| 產品參數 | |||
|---|---|---|---|
| 品牌 | 安科瑞 | ||
| 加工定制 | 是 | ||
| 產品名稱 | 配電室綜合監控系統 | ||
| 適用范圍 | 工廠、學校 | ||
| 可售賣地 | 全國 | ||
| 型號 | Acrel-2000E\/G | ||
安科瑞 殷陸霄
Acrel-2000E配電室綜合監控系統
一、系統研發背景及簡介
??配電室綜合監控是整個供配電管理系統中的一個重要環節。目前，配電室一般都采取無人值守，定時巡查制度，這樣既浪費人力物力也無法做到對配電室的環境和安全實時監控。而配電室的環境穩定可靠對電力設備的安全運行至關重要。
??安科瑞電氣股份有限公司根據配電室實際情況，結合多年的變電站和配電室的運行管理經驗，自主研發了Acrel-2000E配電室綜合監控系統系列化產品，通過采集配電室的溫濕度、水浸、煙感、門禁、氣體和視頻等相關數據，及時掌握配電室現場情況，通過可靠的聯動策略實現系統的有機集成，有效解決了視頻監測、環境監測、安全警衛、門禁、消防和智能控制之間的互聯互通，降低了系統的建設成本。
Acrel-2000E配電室綜合監控系統，可實現開關柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監測、母線及電纜測溫監測、環境溫濕度監測、有害氣體監測、安防監控，可對燈光、風機、除濕機、空調控制等設備進行聯動控制。實現動力環境各數據的檢測與設備控制，優化動力環境，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，實現配電動力環境的分布式遠程管理。
?
二、應用場合
??變電所、配電室、機房、箱變和預制艙等。
?
?
三、系統目標
??配電室綜合監控系統實時監測配電室內各設備運行參數，提供高度穩定可靠的監控信息資源。節省配電室綜合監控運行管理費用，達到短期投資長期受益的目的。確保提高監測環境管理工作效率并提供安全舒適的工作環境。系統軟/硬件均采用模塊化結構設計，適應發展需要，做到具有可擴展性、可變性，適應環境的變化和工作性質的多樣化。
?
四、系統結構
??Acrel-2000E配電室綜合監控系統以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天候狀態監視和智能控制。系統由485通信和以太網通信混合組網，完成站端視頻、環境數據以及安全防范等數據的采集和監控，適配于當下多種應用場景。
由于硬件資源以及系統軟件上的差別，Acrel-2000E/A作為針對變電所配電室的環境輔助監控系統，只對環境參量設備進行在線監測；而Acrel-2000E/B與Acrel-2000E/G作為硬件資源豐富，系統功能更為強大的設備，可以配合我司無線測溫以及電力儀表進型在線監測。
?

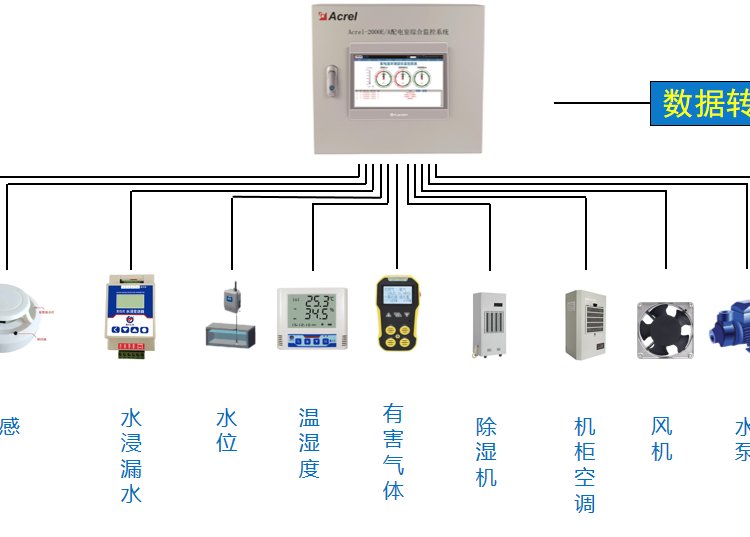

Acrel-2000E/A系統結構
?
五、監控范圍
??系統把環境、視頻、通風、照明、安全防范、消防、一次設備輔助監控等所有監控量在系統主界面上進行一體化顯示和控制，避免各系統孤立顯示和控制。
?
?
?
系統類型 | 監控內容 |
環境監控 | 環境溫度、濕度、水浸、水位等信息的接入 |
氣體檢測 | SF6，H2S，NO，CO，O2，O3、等氣體監測、以及與報警風機聯動功能 |
消防監控 | 煙霧、溫感、明火等火災消防信息的接入 |
安防監控 | 紅外雙鑒、紅外對射、震動、門禁等安防相關設備接入 |
饋線監測 | 饋線回路的電壓、電流、功率、有功、無功、諧波、電能等參量 |
變壓器監測 | 變壓器三相繞組溫度、進出線接頭溫度和風機運行狀態 |
無線測溫 | 電纜接頭、觸頭、母排等無線測溫功能，最大支持240點溫度監測。 |
空調控制 | 室內空調遠程控制以及與溫度聯動 |
新風系統 | 對主、副新風機的遠程控制與溫度、氣體檢測聯動 |
除濕機控制 | 室內除濕機遠程控制與濕度聯動 |
燈光控制 | 室內燈光遠程控制和聯動 |
水泵控制 | 水泵遠程控制與水位聯動 |
1.環境監控子系統
??配電室綜合監控設備安裝在配電室、箱變、變電所內，通過采集和傳輸技術，可以實時監測配電室內的重要場所和設備的工作環境，如溫度、濕度、電纜溝水位、漏水/水浸、有害氣體(SF6，H2S，NO，CO，O2，O3)、TVOC、煙霧、明火、人體感應、噪聲等。
??當檢測到環境量出現異常時，可及時顯示、報警，并可通過通信網絡將數據上傳至系統平臺。根據預先設置的上下限值，聯動控制空調、燈光、加熱裝置、除濕器、通風機、聲光報警等設備。保障配電室場所的電力設備安全運行。防止因環境改變、非授權活動、設備狀態變化等引起的事故，滿足配電室遠程運維的可靠管控要求。為新型現代化配電室的智能化、可視化、自動化、互動化做有效支撐。
??站端設備包含各種傳感器（溫度、濕度、漏水、水位、有害氣體等）。系統平臺可以直觀的顯示出被監測量的大小或狀態，以及被監測量的實時值或各種故障發生的情況。
??告警功能：在監控中心對環境參量超過預設值時發出視聽告警，在監控系統的人機界面上閃爍顯示，同時可以提供警示燈、報警音箱、語音、短信通知等多種告警方式。
??設備狀態檢測：系統可以實時監控配電室內各監測設備（傳感器）以及通信線路，自動診斷設備及鏈路故障，并實時顯示在界面上。
??數據查詢：環境監測數據、狀態監測數據及遠程控制數據的歷史數據查詢。
2. 消防監控子系統
??煙霧、溫感、明火等火災消防信息的接入，聯動聲光報警器進行報警，以及通過短信方式自動通知值班維護人員。
3. 安防監控子系統
??紅外雙鑒、門磁等安防相關設備接入 ，其中紅外雙鑒采用微波和紅外兩種探測技術，同時感受到入侵者的提問及移動時，才可發出報警，避免了傳統的紅外探測器的誤報警。
4. 無線測溫子系統
??無線測溫產品由主機（或收發器）和傳感器兩部分組成。主要應用在高低壓開關柜內母排搭接點，斷路器觸頭、電纜接頭、大電流設備等電氣連接點和其他易過熱點等位置的溫度檢測，并把測量結果通過網絡上傳到監控中心數據庫服務器，通過軟件分析能夠?qū)囟冗^高發出告警信息，實現溫度故障的早期預測，防患于未然。
5. 饋線監測子系統
??可以監測開關柜局放和饋線回路的開關狀態、溫度、電壓、電流、功率、功率因數、有功、無功、諧波、電能量采集等。支持設置上下限的告警值，實現語音播放、發送短信等聯動提醒方式。
6. 變壓器監測子系統
??變壓器三相繞組溫度檢測、風機運行狀態、震動檢測。支持設置變壓器繞組，電纜接頭處測溫傳感器上下限的告警值，實現語音播放、聲光報警器、短信通知等聯動提醒方式。
7. 視頻監控子系統
??視頻監控采用數字監控系統，實現專業監控功能，支持?？抵髁饔脖P錄
