| 產品參數 | |||
|---|---|---|---|
| 品牌 | 萍鄉科隆 | ||
| 加工定制 | 是 | ||
| 含量&ge, | 100 | ||
| 廠商 | 萍鄉科隆 | ||
| 密度 | 7.93及其它g\/cm3 | ||
| 執行質量標準 | HG\/T21559.3-2005 | ||
| 規格 | |||
| 材質 | 304\/321\/316L等 | ||
| 型號 | 123 | ||
???

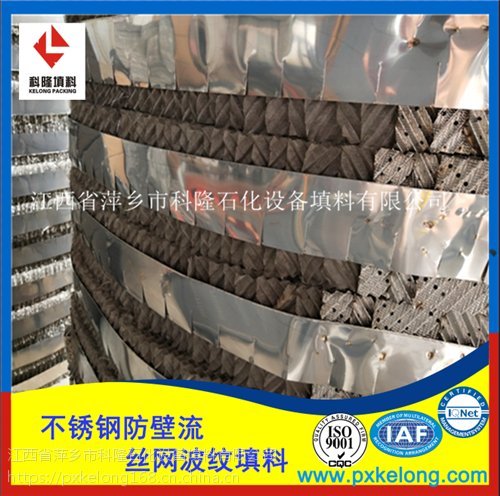

? ??防壁流絲網波紋規整填料由沖壓成型的多片絲網紋帶或不銹鋼孔板按直徑方向排列組合成圓型填料，各絲網紋帶或不銹鋼孔板設有一定的傾角，其特征為：在圓型填料的上下兩端各有一個不銹鋼板制成的防壁流圈，上壁流圈的上沿剪縫，安裝時向外翻邊，下壁流圈的下沿也剪縫，向填料的內側翻邊。該防壁流塔器分離件與塔器配合，可應用于各種分布管和熱流液槽盤分布器及其它元件，使規整填料的壁流量減少到5％以下，甚至為零，比一般填料的分離率提高12％～30％，對中小直徑塔設置液體再分布器床層高度提高50％～100％。
??一、不銹鋼絲網波紋填料介紹：
不銹鋼絲網波紋填料是由不銹鋼絲網波紋片排列組裝而成，波紋片傾角30°或45°，相鄰兩波紋片方向相反，在塔內填裝時，上下兩盤填料交錯90°疊放。產品有250Y、BX500型、CY700型、DZ1000型，是規整填料發展的一個重要里程碑，填料在塔內構成均勻的幾何圖形排列,規定了汽液流路,改善了溝流及壁流現象，具有阻力小、通量大、分流 等優點。由于絲網獨具的毛細作用，又使表面積有更為 潤濕性能，有低的壓降和少的持液量,因此具有很高的分離效率。特別適用于難分離物系及熱敏性物系的真空精餾、常壓精餾和吸收過程 應用于石油化工（如煉油廠催化裂化提餾段）、化肥、天然氣、生物化工、環境工程等眾多領域的塔器。?
不銹鋼絲網波紋填料可做到直徑達6米基礎 直徑，分離性能高于金屬孔板波紋填料?？蛇m于400℃的操作溫度，對低溫操作其溫度 制。
如乙醇的分離塔將原來5米的瓷環填料換成金屬絲網波紋填料，用同樣原料就能分離出甲醇含量為0.05食用酒精。產量提高了2倍，還生產出光學純酒精，塔效率達每米8塊理論級，相當于瓷環填料的2.5倍。還有在分離甲醛、精制環烷乙烷、異丙醇提取及脫水工藝、合成脂肪酸分離、醋酸乙酯分離、苯酚精制等裝置中均取得良好效果。? ? ??
不銹鋼316L絲網波紋填料適用于多種 分離、精細分離、高純分離、深冷分離、空氣分離等場合。每米填料層可提供3-12塊不等的工程理論板數，使塔高得到大幅降低。對于大液氣比的體系、強腐蝕性體系，臟堵體系、搞表面張力及高粘度體系等。
不銹鋼絲網波紋填料主要特點：《江西萍鄉科隆化工填料廠 生產250Y/BX500型/CY700型/DZ1000型不銹鋼絲網波紋填料》
1、比表面積大、孔隙 重量輕，填料 氣相通路傾角小，有規則的氣相通路，壓力損失小，填料壓降低；徑向擴散良好汽液接觸充分。
2、通量大，壓力降低；低負荷性能好，理論板數隨氣體負荷的降低而增加，幾乎沒有低負荷極限； ? ? ??
3、操作彈性大；
??4、放大效應不明顯；
??5、能夠滿足 大型、高真空精餾裝置的要求。為難分離物系、熱敏性物系及高純度產品的精餾分離提供了有利的條件。 ??
????二、不銹鋼304絲網波紋填料的技術指標：
型號 | 峰高mm | 比表面積 ㎡/m3 | 理論板數 I/m | 空隙率 | 壓力降 Mpa/m | F因子 M/s(kg/m3)0.5 |
250Y | 12 | 250 | 2.5-3 | 97 | 1.05×10?-4 | 2.5-3.2 |
BX500 | 6.3 | 500 | 4.5-5.5 | 95 | 3.0×10-4 | 2.0-2.4 |
Cy700 | 4.3 | 700 | 8-10 | 87 | 4.5-6.5×10-4 | 1.3-2.4 |
DZ1000 | 3.1 | 1000 | 12-14 | 75 | 8.2-10X10-4 | 1.1 |
??
??
?
