| 產品參數 | |||
|---|---|---|---|
| 品牌 | 電連ECT | ||
| 種類 | 射頻同軸(RF) | ||
| 應用范圍 | 通訊 | ||
| 工作頻率 | 高頻 | ||
| 接口類型 | RF | ||
| 形狀 | 圓形 | ||
| 制作工藝 | 熔接 | ||
| 加工定制 | 否 | ||
| 特性 | 高頻 | ||
| 接觸件材質 | 銅合金 | ||
| 芯數 | 1 | ||
| 針數 | 1 | ||
| 型號 | ECT818024668 | ||

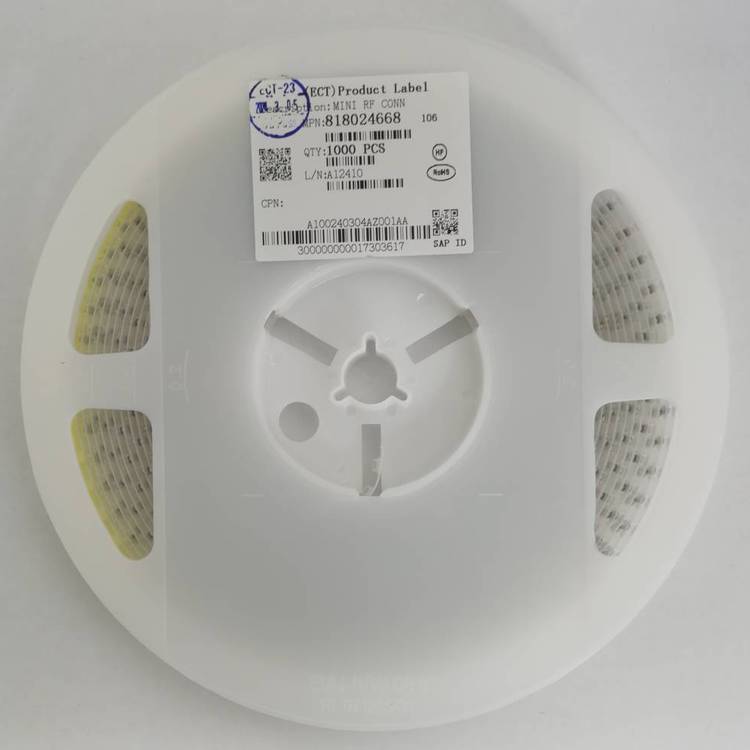

深圳奧納科技有限公司專業銷售電連微型射頻測試座（Mini?RF系列).微型帶開關的II代射頻連接器.ECT818024668.
ECT818024668射頻連接器是第2代RF連接器.?主要用于手機主板,WIFI模塊,GPS定位手表,車用后視鏡等.
目前中興.華為等名企很多機型都指定用電連的射頻連接器.
第二代RF?Switch射頻同軸測試座：尺寸是2.5*2.5*1.4mm，測試直徑是2.1mm
村田型號MM8130-2600??；?宣德型號C90P103?????；ECT型號是818024668
1、Scope
This?product?is?applied?to?RF?circuits?and?provides?a?switch?interface?for?circuit?tests?.
And?it’s?the?second?type?of?the?“MINI?RF?CONNECTOR”，with?excellent?perbance
and?less?space?occupation.
2、Technology?Parameters
2.1?Voltage?Rating?250VAC
2.2?Current?Rating?1A
2.3?Frequency?Range?DC～6GHz
2.4?Impedance?50Ω
2.5?Operating?Temperature?-40℃～ 85℃
3、Electrical?Characteristics
3.1?Insulation?Resistance?500MΩ
3.2?Dielectric?Withstanding?Voltage?300V?AC
3.3?Contact?Resistance?120?mΩ?max
3.4?Voltage?Standing?wave?Ratio(VSWR)?1.2?max?(?DC～3GHz）,?1.3?max?(?3～6GHz）
3.5?Isolation?20dBmin?(?DC～3GHz）,?15dBmin?(?3～6GHz）
3.6?Insertion?Loss?0.10dBmax?(?DC～3GHz）,?0.20dBmax?(?3～6GHz）
4、Mechanical?Characteristics
4.1?Contact?Retention?Force?3.4N～4.5N
4.2?Mating?Force?30N?or?less
4.3?Unmating?Force?5N～40N
4.4?Mechanical?Durability?500?Cycles
4.5?Adhered?Force?of?Solder?50N
4.6?Shock?Acceleration：750m/s2?(peak-to-peak).?Period：6m?sec.?Waveb：Half-sine.
4.7?Vibration?Frequncy?Range:10Hz～30Hz?Amplitude:?3mm.
5、Environmental?Characteristics
5.1?High?Temperature?Cycling:50次
5.2?Humidity,Steady?State:?Temperature：60℃?Humidity：95?RH?Period：96?hours
5.3?Salt?Spray?Temperature：35℃?Solution?Conduction：5?,?Period：48?hours
針對2代RF射頻同軸連接器ECT818024668.推薦使用日本村田的MM126036??MM126320??MXHS83QE3000來測試.同時也可用電連ECT的ECT818002862??ECT818003292來測試.
奧納科技作為電連ECT品牌射頻連接器的代理銷售商，憑借其豐富的行業經驗和專業的技術支持，為廣大客戶提供高品質、高性能的射頻連接器產品。以下是關于電連ECT品牌射頻連接器的一些優勢和特點：
卓越性能：電連ECT品牌射頻連接器具有優異的電氣性能，包括低插入損耗、高回波損耗、穩定的相位和幅度響應等，確保信號在傳輸過程中保持高質量。
高可靠性：這些射頻連接器采用高品質的材料和精密的制造工藝，確保產品具有卓越的耐用性和穩定性，能夠在各種惡劣環境下長期穩定運行。
廣泛兼容性：電連ECT品牌射頻連接器支持多種接口類型和規格，能夠滿足不同設備和系統的連接需求，方便客戶進行集成和升級。
易于安裝：射頻連接器設計合理，安裝簡便，能夠降低客戶的安裝成本和時間成本。
定制化服務：奧納科技作為代理銷售商，可以根據客戶的具體需求提供定制化的射頻連接器解決方案，滿足客戶的特殊需求。
專業技術支持：奧納科技擁有專業的技術團隊，能夠為客戶提供技術支持和售后服務，確?？蛻粼谑褂眠^程中得到及時、有效的幫助。
通過代理銷售電連ECT品牌射頻連接器，奧納科技能夠為客戶提供高品質、高性能的產品，幫助客戶提高信號傳輸質量，降低系統損耗，提升整體性能。同時，奧納科技的專業服務也為客戶的使用過程提供了有力的保障。無論是需要高品質射頻連接器的企業，還是希望提升系統性能的機構，奧納科技都能提供滿意的解決方案
