| 產品參數 | |||
|---|---|---|---|
| ELR 1-SC-24DC/600AC-30 - 1032921菲尼克斯接觸器 品牌 | 菲尼克斯 | ||
| 安裝風格 | PanelMount | ||
| 負載電流額定值 | 8a | ||
| 負載電壓額定值 | 220v | ||
| 控制電壓范圍 | 24v | ||
| 輸入電流 | 6a | ||
| 線圈電阻 | 10歐姆 | ||
| 線圈端接 | 螺絲 | ||
| 最小工作溫度 | 10 | ||
| 長度 | 311 | ||
| 寬度 | 90 | ||
| 高度 | 121 | ||
| 觸點電流額定值 | 10a | ||
| 相數 | 2 | ||
| 極數 | 2 | ||
| 單位重量 | 1.1kg | ||
| 包裝 | 盒裝 | ||
| 最小包裝量 | 1 | ||
| 訂貨號 | 1032921 | ||
| 可售賣地 | 全國 | ||

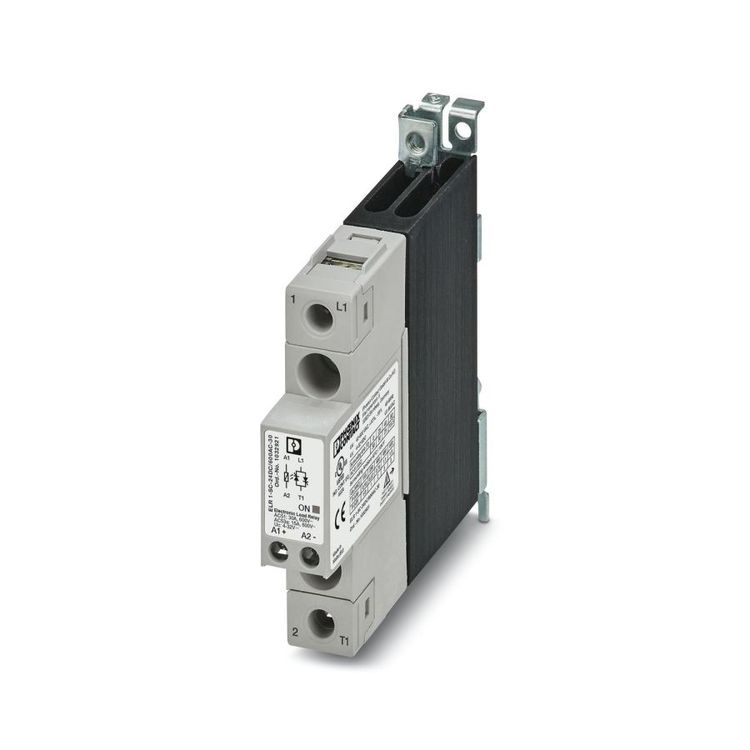

| 型號 | ELR 1-SC-24DC/600AC-30 | ||
.jpg)
ELR 1-SC-24DC/600AC出數據負載輸出
輸出名稱 負載輸出
工作電壓范圍 42 V AC 660 V AC
負載電流范圍 250 mA 30 A (參見衰減曲線)
AC-51時的額定操作電流 30 A
AC-53a時的額定操作電流 15 A (TA = 25 °C)
5 A (TA = 40 °C)
最大負載值 1800 A2s
漏電流 < 3 mA (處于斷開狀態)
殘壓 < 1 V
電涌電流 600 A (t = 10 ms)
保護名稱 壓敏電阻
返回頂部
常規
安裝位置 垂直（水平DIN導軌）
組裝說明 排列間隔≥ 22.5mm
返回頂部
連接數據
連接名稱 控制回路
連接方式 螺釘連接
剝線長度 8 mm
螺紋 M3
硬導線橫截面 0.5 mm2 2.5 mm2
柔性導線橫截面 0.5 mm2 2.5 mm2
可連接導向橫截面 AWG 18 12
