| 產品參數 | |||
|---|---|---|---|
| TQV647W-10C/P/R、V型硬密封球閥、法蘭不銹鋼球閥、氣動調節球閥 品牌 | 梅隆閥門 | ||
| 產品特性 | V型球閥 | ||
| 連接形式 | 法蘭 | ||
| 結構形式 | 固定球球閥 | ||
| 3C閥門類別 | 工業 | ||
| 公稱通徑 | DN40-600 | ||
| 適用介質 | 各種高腐蝕化學介質 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 標準 | 國標 | ||
| 流動方向 | 單向 | ||
| 驅動方式 | 手動、蝸輪、氣動、電動等 | ||
| 零部件及配件 | 定位器 | ||
| 類型(通道位置) | 二通式 | ||
| 作用對象 | 切斷球閥 | ||
| 規格 | TQV647W-10R | ||
| TQV647W-10C | TQV647W-10P | ||
| TQV647W-10R | 氣動蝶閥 | ||
| 調節球閥 | 氣動切斷閥 | ||
| 氣動V型球閥 | Control Valve | ||
| 硬密封球閥 | Ball valve | ||
| 可售賣地 | 全國 | ||
| 用途 | V型球閥 | ||
| 材質 | 碳鋼、鑄鋼、不銹鋼 | ||
| 型號 | TQV647W-10C/P/R | ||

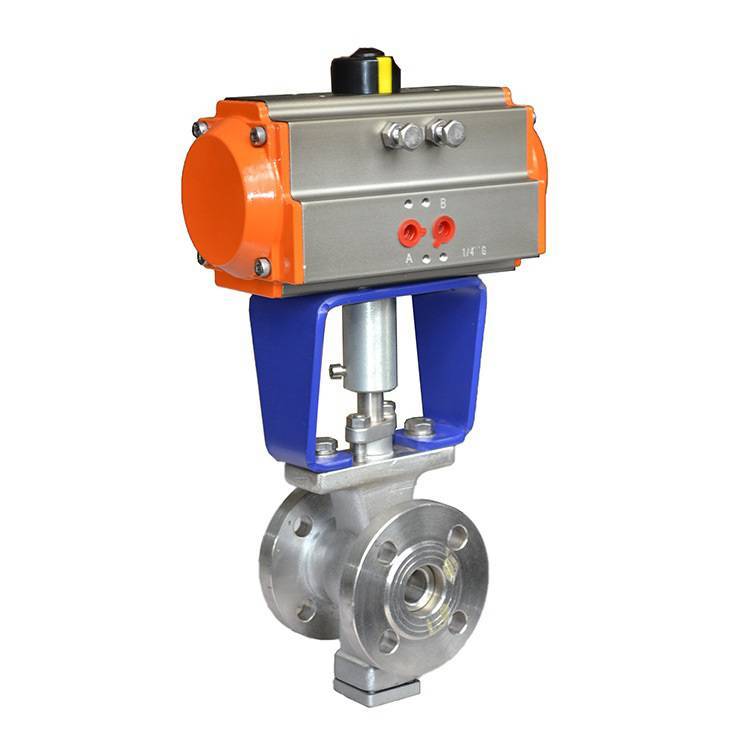

氣動/電動V型球閥
型號：
| TQV647F-10C/P/R | TQV647F-16C/P/R | TQV647F-25C/P/R | TQV647F-40C/P/R | TQV647F-64C/P/R |
| TQV647H-10C/P/R | TQV647H-16C/P/R | TQV647H-25C/P/R | TQV647H-40C/P/R | TQV647H-64C/P/R |
| TQV647Y-10C/P/R | TQV647Y-16C/P/R | TQV647Y-25C/P/R | TQV647Y-40C/P/R | TQV647Y-64C/P/R |
| TQV647W-10C/P/R | TQV647W-16C/P/R | TQV647W-25C/P/R | TQV647W-40C/P/R | TQV647W-64C/P/R |
| TQV647PPL-10C/P/R | TQV647PPL-16C/P/R | TQV647PPL-25C/P/R | TQV647PPL-40C/P/R | TQV647PPL-64C/P/R |
| TQV677F-10C/P/R | TQV677F-16C/P/R | TQV677F-25C/P/R | TQV677F-40C/P/R | TQV677F-64C/P/R |
| TQV677H-10C/P/R | TQV677H-16C/P/R | TQV677H-25C/P/R | TQV677H-40C/P/R | TQV677H-64C/P/R |
| TQV677Y-10C/P/R | TQV677Y-16C/P/R | TQV677Y-25C/P/R | TQV677Y-40C/P/R | TQV677Y-64C/P/R |
| TQV677W-10C/P/R | TQV677W-16C/P/R | TQV677W-25C/P/R | TQV677W-40C/P/R | TQV677W-64C/P/R |
| TQV677PPL-10C/P/R | TQV677PPL-16C/P/R | TQV677PPL-25C/P/R | TQV677PPL-40C/P/R | TQV677PPL-64C/P/R |
| TQV947F-10C/P/R | TQV947F-16C/P/R | TQV947F-25C/P/R | TQV947F-40C/P/R | TQV947F-64C/P/R |
| TQV947H-10C/P/R | TQV947H-16C/P/R | TQV947H-25C/P/R | TQV947H-40C/P/R | TQV947H-64C/P/R |
| TQV947Y-10C/P/R | TQV947Y-16C/P/R | TQV947Y-25C/P/R | TQV947Y-40C/P/R | TQV947Y-64C/P/R |
| TQV947W-10C/P/R | TQV947W-16C/P/R | TQV947W-25C/P/R | TQV947W-40C/P/R | TQV947W-64C/P/R |
| TQV947PPL-10C/P/R | TQV947PPL-16C/P/R | TQV947PPL-25C/P/R | TQV947PPL-40C/P/R | TQV947PPL-64C/P/R |
| TQV977F-10C/P/R | TQV977F-16C/P/R | TQV977F-25C/P/R | TQV977F-40C/P/R | TQV977F-64C/P/R |
| TQV977H-10C/P/R | TQV977H-16C/P/R | TQV977H-25C/P/R | TQV977H-40C/P/R | TQV977H-64C/P/R |
| TQV977Y-10C/P/R | TQV977Y-16C/P/R | TQV977Y-25C/P/R | TQV977Y-40C/P/R | TQV977Y-64C/P/R |
| TQV977W-10C/P/R | TQV977W-16C/P/R | TQV977W-25C/P/R | TQV977W-40C/P/R | TQV977W-64C/P/R |
| TQV977PPL-10C/P/R | TQV977PPL-16C/P/R | TQV977PPL-25C/P/R | TQV977PPL-40C/P/R | TQV977PPL-64C/P/R |
閥 體
公稱通徑：DN25-DN500
閥體材質：WCB、304、316、316L
連接方式：對夾式DN25-DN200
法蘭式：DN200-DN500
壓力等級：PN1.6－4.0MPa
結構形式：固定球芯
閥內組件
閥座密封：PTFE、合金鋼（表面堆焊硬質合金、鍍鉻、氮化鎢）
閥芯材質：304、316、316L表面硬化處理：氮化鎢、鍍鉻
閥桿材質：17-7PH
適用介質：水、油、固體顆粒及帶纖維介質
性能
可調范圍：100:1
額定Kv值：參照表格
泄露等級：金屬密封：小于0.001
軟密封：小于0.00001
回 差：小于全行程1（帶定位器）
小于全行程3-5（不帶定位器）
基本誤差：小于全行程 －1（帶定位器）
小于全行程 －5（不帶定位器）
設計制造標準
設計制造：GB/T12237/1989、ASME B16.34 、API608
結構長度：GB/T12221、ASME B16.10
連接尺寸：GB 9113.1、ASME B16.5
檢驗試驗：GB/T13927-1992、API 598,API6D
氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開
可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
