| 產品參數 | |||
|---|---|---|---|
| 品牌 | 乾銳鋒 | ||
| 作用原理 | 未知 | ||
| 輸送介質 | 油泵 | ||
| 驅動方式 | 電動泵 | ||
| 介質溫度類型 | 常溫泵 | ||
| 最大出口壓力數值 | 31.5MPa | ||
| 額定流量Q | 20m3/h | ||
| 額定揚程H | 6m | ||
| 葉片式泵葉輪級數 | 未知 | ||
| 葉片式泵吸入方式 | 未知 | ||
| 葉片式泵葉輪形式 | 未知 | ||
| 葉片式泵殼體型式 | 雙層殼體式 | ||
| 葉片式泵泵軸位置 | 立臥泵 | ||
| 額定轉速n | 1440r/min | ||
| 軸功率Pa | 5.5kW | ||
| 泵效率η | 93 | ||
| 容積效率ηv | 90 | ||
| 汽蝕余量NPSH | 5m | ||
| 允許吸上高度 | 2.5m | ||
| 吸入口直徑Ds | 20mm | ||
| 排出口直徑Dd | 16mm | ||
| 活塞/柱塞直徑 | 11mm | ||
| 活塞/柱塞行程 | 6mm | ||
| 往復次數n | 1000r/min | ||
| 計量精度 | 0.1 | ||
| 最大允許顆粒直徑 | 0.01mm | ||
| 介質粘度ν | 65mm2/s | ||
| 介質溫度 | 38℃ | ||
| 工作溫度 | 40℃ | ||
| 環境溫度 | 30℃ | ||
| 外形尺寸 | 20mm | ||
| 重量 | 5kg | ||
| 顏色 | 白色 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鋁合金 | ||
| 型號 | IGP3-H012L-1 | ||

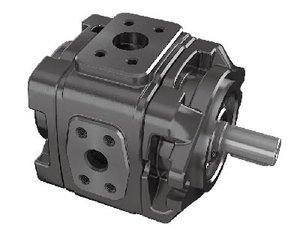

IGP3-H012L-1 齒輪泵 叉車齒輪泵 挖機齒輪泵 剪板機齒輪泵 龍門剪齒輪泵
概述：
IGP系列內嚙合齒輪泵采用獨特的徑向和軸向壓力補償結構的設計，具有適應很寬范圍的轉速能充分利用現代動力傳動技術，在與異步或同步電動機結合并由變頻控制器驅動時，該系列泵能以可靠、高效的方式工作且具有優良節能效果。該系列泵可較為靈活的組合成多聯泵。廣泛適用于各行業的液壓系統。
★ 高強度鋁合金殼體
★ 輸入軸聯接形式有平鍵、矩形花鍵
★ 軸向間隙自動補償機構，使油泵能夠長期保持高效率工作
★ 工作壓力高，轉速范圍廣
★ 高強度鋁合金殼體
★ 輸入軸聯接形式有平鍵、矩形花鍵、漸開線花鍵
★ 軸向間隙自動補償機構，使油泵能夠長期保持高效率工作
★ 工作壓力高，轉速范圍廣，低轉速達600rmp時仍能保持高容積效率
液體進入排出室后，由于兩個齒輪的輪齒不斷嚙合，使液體受擠壓而從排出室進入排出管中。主動齒輪和從動齒輪不停地旋轉，泵就能連續不斷地吸入和排出液體。
性能參數
| 公稱排量 | 壓力（MPa） | 轉速 | 容積效率 | L1 | L | h | D | 重量 | |||||
| 型號 | （mL/r） | （r/min） | （≥） | （kg） | ||||||||||
|
| 額定 | 額定 |
| 矩形法蘭 | 菱形法蘭 | 進油口 | 出油口 |
| |||||
| CBQ-G520-*F | 20 |
|
|
|
|
|
| 62.5 | 129 | 23 | 15 | 25 | 20 | 5.7 |
|
|
|
|
|
| |||||||||
| CBQ-G525-*F | 25 | 25 | 28 | 600 | 2500 | 3000 | 92 | 64.5 | 133 | 6 | ||||
| CBQ-G532-*F | 32 |
|
|
|
|
| 93 | 67 | 138 | 30 | 6.3 | |||
| CBQ-G540-*F | 40 |
|
|
|
|
| 69.5 | 143 | 35 | 6.8 | ||||
| CBQ-G550-*F | 50 | 20 | 25 |
|
|
| 73 | 150 | 25 | 7.3 | ||||
| CBQ-G563-*F | 63 |
| 2000 | 2500 | 77.5 | 159 | 8 | |||||||
外形圖：
