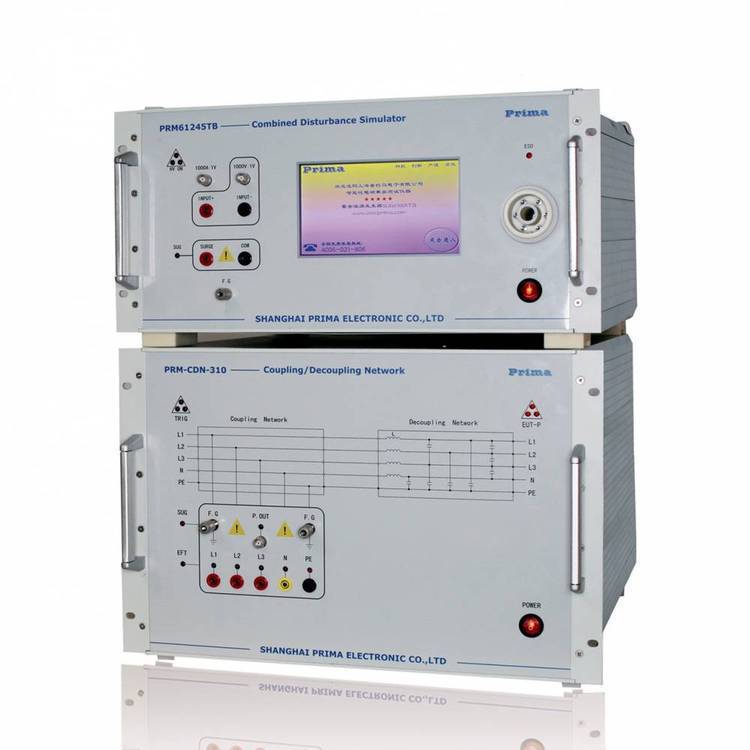

.jpg "靜電\/浪涌\/脈沖群組合式干擾發生器PRM61245TBIEC610004-2\/4\/5")
| 產品參數 | |||
|---|---|---|---|
| 靜電/浪涌/脈沖群組合式干擾發生器PRM61245TB IEC61000 4-2/4/5 品牌 | Prima | ||
| 是否進口 | 否 | ||
| 產地 | 上海 | ||
| 加工定制 | 是 | ||
| 頻率 | 0MHz | ||
| 電平 | 220V | ||
| 外形尺寸 | 450*500*495mm | ||
| 重量 | 30kg | ||
| 可售賣地 | 全國 | ||
| 類型 | 波形信號發生器 | ||
| 型號 | PRM61245TB | ||
技術特點：
觸摸式全智能組合式干擾發生器PRM61245B產品是多功能組合干擾測試儀之一，采用7.0英寸彩色觸摸屏操作，
包含靜電放電和電快速瞬變脈沖群及浪涌（沖擊）抗擾度三項測試功能；產品符合IEC61000-4-2、4、5和
GB/T17626.2、4、5等 新標準。
技術參數：
測試項目參數 | 靜電放電 | 電快速瞬變脈沖群 | 雷擊浪涌（沖擊） | |
輸出電壓 | 0.2～±20KV | 0.2～±4.8KV | 0.2～±6KV | |
放電形式 | 接觸放電/空氣放電 （保持時間≥5S) | — | — | |
測試模式 | IEC等級模式，一鍵編程模式，任意設置模式 | IEC等級模式，一鍵編程模式，任意設置模式 | IEC等級模式，一鍵編程模式，任意設置模式 | |
放電電容/電阻 | 150PF/330Ω （可更換各種阻容套件） | — | — | |
觸發方式 | 自動、手動、電壓自動漸升 | 自動、手動 | 自動、手動 | |
放電次數/時間 | 1～9999或 次 | 1～9999S | 1～9999次 | |
脈沖頻率 | — | 1KHz～1200kHz±10,連續可調 | — | |
阻抗 | — | 50Ω±20 | 2Ω（共模12Ω） | |
脈沖前沿 | 0.6～1ns | 5ns±30 | 1.2us±30(電壓波） 8us±20（電流波） | |
脈沖寬度 | — | 50ns±30(負載特性阻抗50Ω） 35ns～150ns(負載特性阻抗1KΩ) | 50us±20(電壓波） 20us±20(電流波） | |
耦合/去耦網絡 | — | 外置三相五線耦合去耦網絡 AC380V,50/60Hz,max16A | 內置三相五線耦合去耦網絡 AC380V,50/60Hz,max16A | |
相位 | — | 與電源同步時為0°～360°或異步自動相位 （0°、90°、180°、270°） | ||
脈沖串長度 | — | 1～255個 | — | |
脈沖串周期 | — | 典型300ms (0.15～9.99S可調，調節精度0.01S) | — | |
工作電源 | AC220V50/60HZ | |||
外形尺寸 | 450*500*495mm | |||
