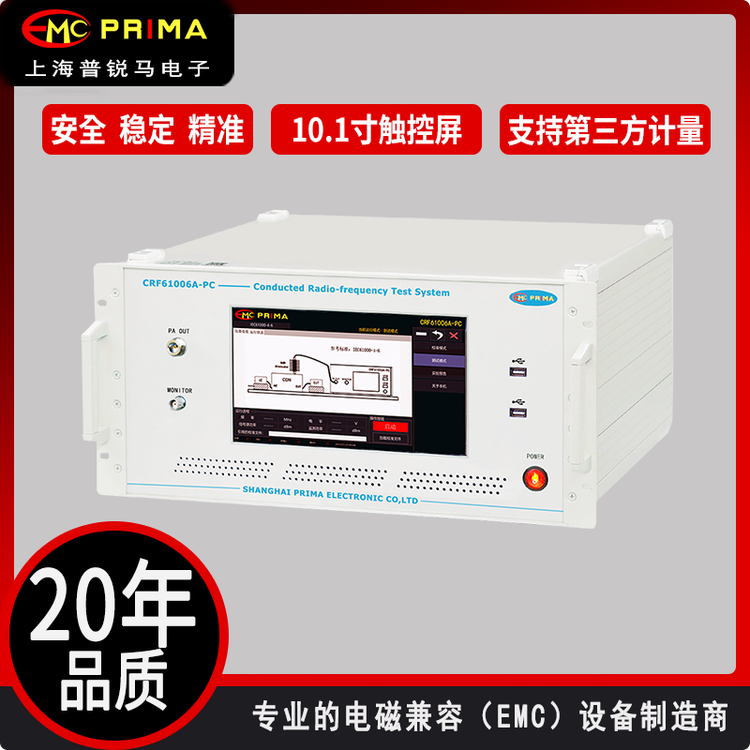

.jpg "射頻傳導抗擾度發生器CRF61006A-PCGB\/T17626.6EMC設備IEC6100046")
| 產品參數 | |||
|---|---|---|---|
| 射頻傳導抗擾度發生器 CRF61006A-PC GB/T17626.6 EMC設備 IEC61000 4 6 品牌 | Prima | ||
| 是否進口 | 否 | ||
| 產地 | 上海 | ||
| 加工定制 | 否 | ||
| 頻率 | 1200MHz | ||
| 電平 | 220V | ||
| 外形尺寸 | 330x250x350mm | ||
| 重量 | 10kg | ||
| 批號 | 2024 | ||
| 封裝 | 330x250x350mm | ||
| 數量 | 1 | ||
| 可售賣地 | 全國 | ||
| 類型 | 射頻傳導 | ||
| 型號 | CRF61003A | ||
.jpg)
●頻率范圍150kHz-230MHz，頻率分辨率1Hz
●一體化設計，內置：信號發生器，RF功率放大器，函數信號發生器，定向耦合器，●RF功率表。各設備可以獨立使用。
●計算機控制，全自動校準和測試，測試期間，輸出功率監視。
●所有指標完全符合IEC61000-4-6,ISO11452-4,GJB152A-CS114等標準。
●方便用戶在開發過程中進行測試，確保精細地找出產品出問題的頻率點和電平。
●內部調制：AM：1Hz-100kHz，0- PM：lHz-l00kHz,10-90占空比。
● 的耦合去耦網絡【CDN】等附件，支持大電流注入法和直接注入法測試，可選●電流監視探頭，支持閉環測試法。
參數要求 | |
功放功率 | 90W |
輸出阻抗 | 50Ω |
電壓駐波比 | ≤1.2 |
信號源 | |
頻率 | 9k-3GHz |
輸出電平 | -60-10dBm |
非調制信號 | 連續波 |
頻率分辨率 | 0.23Hz |
頻率溫度穩定度 | ±0.5ppm |
諧波 | ≤-30dBc |
非諧波 | ≤-50dBc |
輸出功率范圍 | -120dBm~0dBm （9kHz~500kHz）; -120dBm~ 10dBm（500kHz~3GHz） |
功率準確度 | ±1.0dB |
分辨率 | 0.1dB |
內部調制源（LF） | 正弦波0.1Hz~500kHz；方波0.1Hz~20kHz；三角波/鋸齒波0.1Hz~100kHz |
調幅（AM） | 調制深度 0％~100％ ; |
調頻(FM) | 調制速率1Hz~25KHz |
調相(ФM) | 調制相位0°~360°; |
占空比 | 1- |
輸出接口 | N (母) |
功率放大器 | |
輸出頻率 | 150kHz-230MHz |
輸出功率 | 44dBm/80W |
諧波 | ＜15dBc |
增益 | 51dB±1 dB (100W) |
VSWR | |
輸出阻抗 | 50Ω |
輸出接口 | N (母) |
功率計（內置三通道） | |
輸入頻率 | 9kHz-3GHz |
測試電平 | -40 dBm~ 30dBm; 電壓表:-40 dBm~ 30dBm |
精度 | ±0. 5dB |
輸入接口 | N(母) |
VSWR | |
150k-230MHzCDN耦合去耦網絡附件選配 | |
電源線 | M1，M2，M2，M3，M2 M3，M4，M5：符合單相/三相電源要求，電流16A/32A |
非屏蔽平衡線 | T2，T4，T8 |
非屏蔽非平衡線 | AF2，AF4，AF8 |
系列屏蔽電纜 | S1，S1/75，S2，S4，S9，S25 |
其他 | RJ11，RJ11S，RJ45，RJ45S，USB-C，USB-P |
電流注入鉗附件選配 | |
電磁注入鉗 | 頻率范圍10kHz－1GHz，耦合因子 |
系統整體配置 | |
軟件 | 支持Windows XP，Windows 7 |
控制接口 | USB |
輸出接口 | N型接頭 |
