| 產品參數 | |||
|---|---|---|---|
| 是否支持加工定制 | 否 | ||
| 是否進口 | 否 | ||
| 測量范圍 | 3*0～30A / 每相N | ||
| 類型 | 綜合參數測試儀 | ||
| 適用范圍 | 微機繼電保護測試 | ||

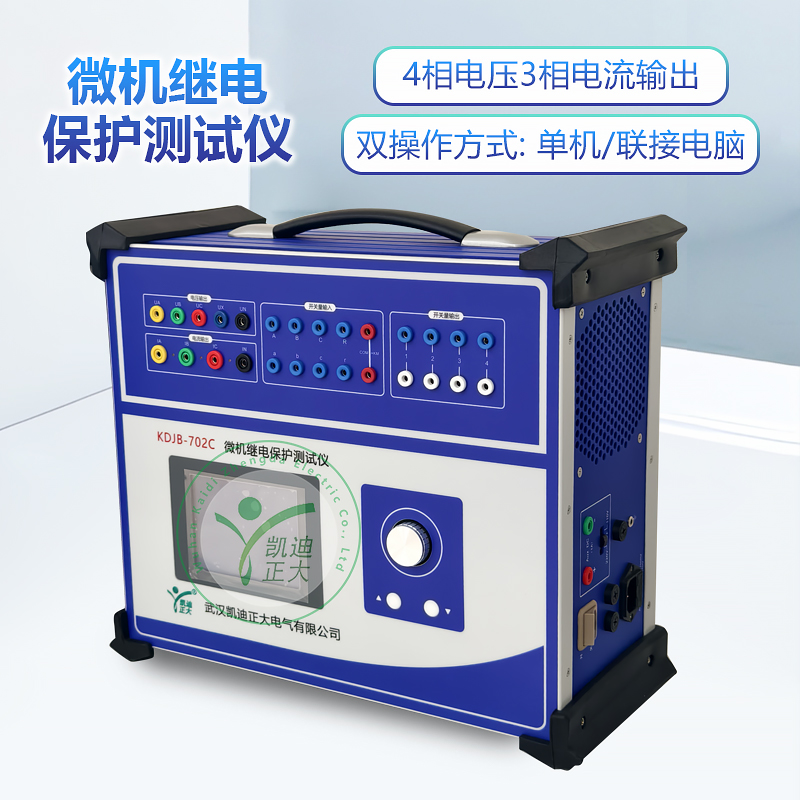

| 型號 | KDJB-702C | ||
| 產地 | 武漢 | ||
| 訂貨號 | KDJB-702C | ||
| 貨號 | KDJB-702C | ||
| 精確度 | 小于±0.5％ | ||
| 接點豐富 | 具有8個接點輸入和4個空接點輸出。 | ||
| 主機 | 智能型主機 | ||
| 輸出 | 電流、電壓直接 | ||
| 顯示屏 | 大屏幕LCD顯示屏 | ||
| 高保真功放 | 輸出級采用新型大功率模塊式高保真功放部件，既可作電流輸出亦可作電壓輸出，輸出功率大，精度好，可靠性高。 | ||
| 品牌 | 凱迪正大 | ||
額定參數
交流電流輸出
輸出精度：0.2級
相電流輸出（有效值）：0～40A
三并電流輸出（有效值）：0～120A
相電流長時間允許工作值（有效值）：10A
相電流最大輸出功率 ：450VA
三并電流最大輸出時最大輸出功率 ：900VA
三并電流最大輸出時允許工作時間 ：10s
頻率范圍（基波）：0～1000Hz（聯機）0~300Hz（單機）
諧波次數 ：0～20 次（聯機）0~6次（單機）
直流電流輸出
輸出精度：0.5級
電流輸出：0～±10A / 每相，0～±30A / 三并
最大輸出負載電壓：20V
交流電壓輸出
輸出精度：0.2級
相電壓輸出（有效值）：0～120V
線電壓輸出（有效值）：0～240V
相電壓/線電壓輸出功率：80VA / 100VA
頻率范圍（基波）：0～1000Hz（聯機）0~300Hz（單機）
諧波次數：0～20 次（聯機）0~6次（單機）
直流電壓輸出
輸出精度：0.5級
相電壓輸出幅值：0～±160V
線電壓輸出幅值：0～±320V
相電壓/線電壓輸出功率：70VA / 140VA
開關量及時間測量
開關量輸入：8路；空接點： 1～20mA，24V
電位接點接入：“0”：0～ 6V；“1”： 11 V～ 250V
開關量輸出：4對 DC：220V／0.2A；AC：220V／0.5A
時間測量：測量范圍0.1ms ～ 9999s；測量精度0.1mS
主要特點
標準的4相電壓3相電流輸出：具有4相電壓3相電流輸出，可方便地進行組合輸出進行保護試驗。每相電壓可輸出120V，電流三并可輸出120A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或某一電壓值的情況輸出。
單機操作方便：單機由方便靈活的旋轉鼠標通過大屏幕液晶顯示屏進行操作，中文顯示?？赏瓿涩F(xiàn)場大多數試驗檢定工作，可對繼電器及微機保護進行檢定，并可模擬復雜的瞬時性、永久性、轉換性故障進行整組試驗。開機即可使用，操作方便快捷。
雙操作方式，聯接電腦運行：通過Windows平臺上的中文操作軟件，可進行各種大型復雜及自動化程度更高的校驗工作，可方便地測試及掃描各種保護定值，可實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
軟件功能強：可完成自動化程度高的大型復雜校驗工作，如三相差動試驗、廠用電快切、備自投試驗、線路保護檢同期重合閘等，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。
開關量接點豐富：繼電保護測試儀為8路接點輸入和4對空接點輸出。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。輸入、輸出接點可根據用戶需要擴展。
大屏幕LCD顯示屏：本機采用320×240點陣大屏幕高分辨率圖形液晶顯示屏，操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，顯示直觀清晰。
自我保護：采用合理設計的散熱結構，并具有可靠的多種保護措施及電源軟啟動，和一定的故障自診斷及閉鎖功能。
具有獨立專用直流電源輸出：裝置設有一路110V 及 220V專用可調直流電源輸出。
性價比高：屬于跨專業聯合設計產品，綜合了多專業的科技成果。兼具大型測試儀的性能，和小型測試儀的價位。高性能價格比。
