威綸通觸摸屏與FX5u之間EtherNet/IP無線以太網通信方案

特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

在實際系統中，同一個車間里分布多臺PLC，由觸摸屏集中控制。通常所有設備距離在幾十米到上百米不等。在有通訊需求的時候，如果布線的話，工程量較大且不美觀，這種情況下比較適合采用無線通信方式。
本方案以威綸通觸摸屏和2臺三菱FX5u PLC為例，介紹觸摸屏與多臺 PLC的無線以太網通信實現過程。在本方案中采用了三菱PLC無線通訊終端——DTD419MB，作為實現無線通訊的硬件設備。

一、方案概述

本方案中，用戶無需更改網絡參數和原有程序，通過西安達泰日系PLC專用無線通訊終端--DTD419MB，即可直接替換觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現EtherNet/IP協議下無線以太網通訊。

無線網絡圖 ▼

二、測試設備與參數

三菱PLC型號：FX5u × 2臺
觸摸屏：威綸通TK8071IP × 1臺
達泰日系PLC無線通訊終端——DTD419MB × 3塊
主從關系：1主2從
通訊接口：RJ45接口
供電：12-24VDC
通訊協議：EtherNet/IP協議
傳輸距離：100米，1KM

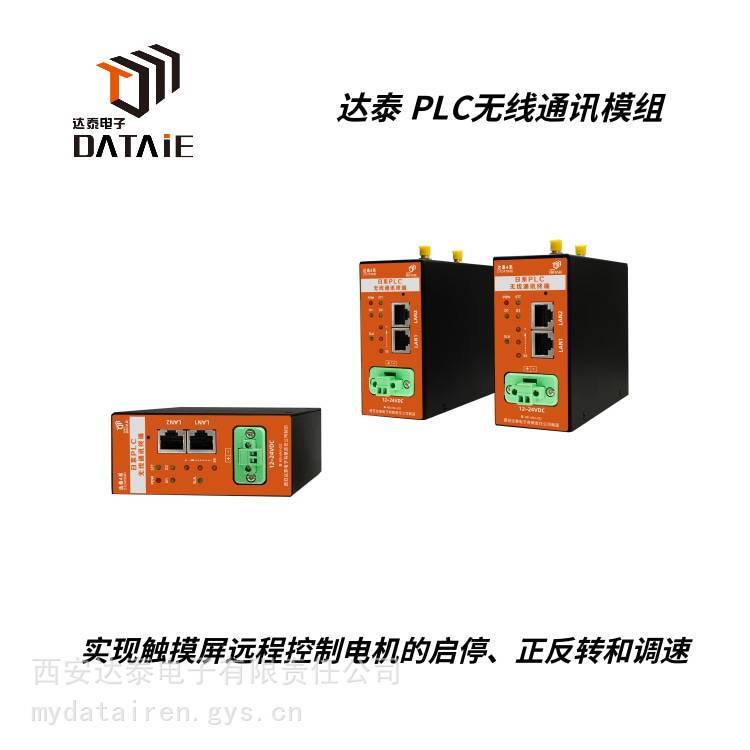

三、達泰日系PLC無線通訊終端--DTD419M

達泰DTD419M采用 2x2 兩發兩收無線架構，空中傳輸速率高達 300Mbps，兼容三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議，并采用 OFDM 調制及 MINO 技術，使無線可靠傳輸距離達到1KM范圍內均可使用。
DTD419M 不僅能與 PLC、DCS、智能儀表及傳感器等設備組成無線測控系統，同時能與組態軟件、 人機界面、觸摸屏、測控終端等工控產品實現點對點和點對多點的遠程無線組網，將分散不便于挖溝布線的設備連接在一起，不需要編寫程序，不需要布線，并且穩定可靠。

主 要 特 征:

可以直接代替有線以太網線，實現無線組網；

支持三菱MELSOFT連接、MC、BCNetTCP、Scoket、Modbus TCP等通訊協議；

全數字無線加密傳輸方式，不插卡無運行費用；

無需更改程序，即插即用，自適應接口協議；

二十年工業現場運行經驗：可確保無線產品工作于各種惡劣環境下的工業場合長期運行。

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

四、接線方式

1、觸摸屏與DTD419MB接線：
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入觸摸屏的RJ45接口。

2、PLC與DTD419M接線：
用一根通訊線，一端接入DTD419MB的RJ45接口，另一端接入FX5u的RJ45接口。

五、觸摸屏配置

1.系統參數設置

2.觸摸屏畫面的制作

3.參數的對應

4.運行說明

六、PLC的簡單配置

1.新建工程，并如下圖所示

2.選擇SLMP連接設備左鍵拖動到下面

設置協議 端口號。要和觸摸屏一致。

3.簡單程序的編寫

用M點驅動相應的Y點輸出

4.下載程序到CPU

2臺PLC的IP分別設置192.168.2.14和192.168.2.15。將程序下載到PLC

七、測試方法

1、用觸摸屏的啟動/關閉按鈕控制PLC對應的Y點，同時在觸摸屏上監測Y點輸出。
2、給PLC的X點輸入信號，看觸摸屏是否有監測到相應點的信號。
