| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 產品特性 | 可靠穩定 | ||
| 是否進口 | 否 | ||
| 產地 | 陜西西安 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 化工廠、鋼廠、水泥廠、焦化廠等 | ||
| 規格 | 145×90×75mm(模塊) | ||
| 安裝 | 35mm的E型導軌安裝 | ||
| 名稱 | 達泰混合信號無線傳輸器 | ||
| 傳輸距離 | 410m | ||
| 序列號 | 220408-6 | ||
| 可售賣地 | 全國 | ||
| 材質 | PVC外殼 | ||
| 型號 | S002-DTD122FH系列 | ||
以上報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
余熱發電系統熱風閥及鍋爐液位無線監控
特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

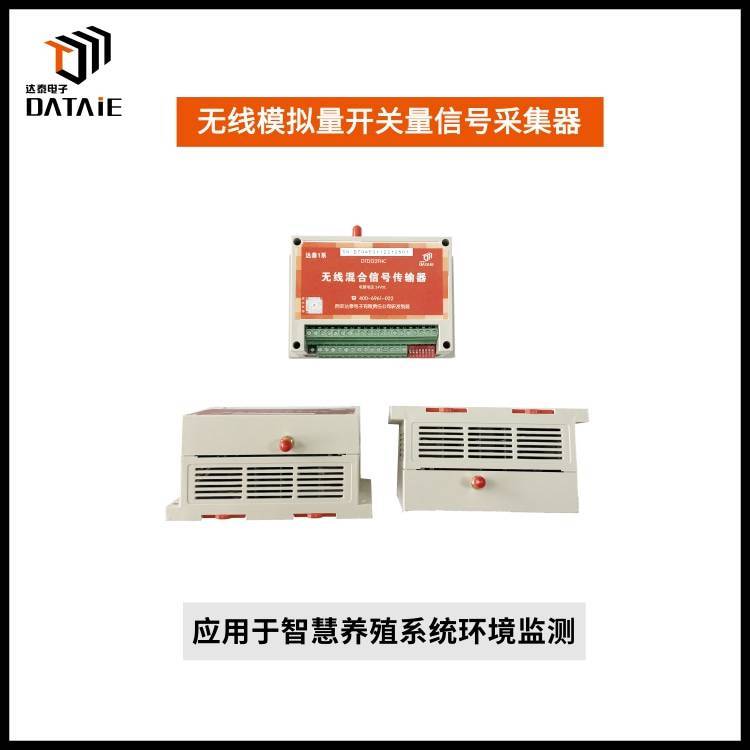

一、產品介紹
.jpg)
二、產品選型
達泰1系混合信號無線傳輸器-DTD120FHC
遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc采集模塊,無線模擬量開關量信號采集器,無線io模塊,西安達泰電子,工廠無線技改
三、現場應用
1. 應用場景一：余熱發電系統熱風閥及鍋爐液位無線監控
水泥窯余熱發電技術是直接利用窯頭、窯尾排放的中低溫廢氣進行余熱回收發電，無需消耗燃料，發電過程不產生任何污染，是一種經濟效益可觀、清潔環保、符合清潔節能產業要求的綠色發電技術，具有十分廣闊的發展空間與前景。整個熱力系統工藝流程是由兩臺余熱鍋爐AQC、PH鍋爐 閃蒸器和一套汽輪發電機組組成，鋪之以冷卻水系統、純水制取系統、鍋爐給水系統及鍋爐粉塵輸送系統。余熱鍋爐內進行熱交換產生的過熱蒸汽通過汽輪機，進行棱量轉換，拖動發電機發電。
為百水泥余熱發電系統中，控制室DCS系統需要對鍋爐以及子系統設備的溫度和壓強等數據進行實時監測，并通過無線方式遠程控制水泥線熱風閥閥位開關。由于需要采集的傳感器數據位置分散，且距離遠近不一，系統設計人員認為采用無線傳輸，改造較為容易。
根據現場情況，達泰無線通訊技術人員決定采用達泰無線模擬量傳輸器DTD110FC來實現熱力發電系統中鍋爐溫度、壓力傳感器信號的無線采集傳輸；在DCS系統安裝達泰無線混合信號傳輸器DTD120FHC，將采集到的模擬量數據傳輸給DCS系統，DCS系統在對數據進行處理后，輸出對于熱風閥閥位開關的控制信號；熱風閥閥位開關處采用達泰1系無線開關量傳輸器DTD110HC接收遠程開/關指令。該無線技改所用產品為自組網通訊，后期無運行費用，加密傳輸保障數據鞍 全，廠區內實際傳輸距離3km。
無線通訊方案示意圖?
遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc采集模塊,無線模擬量開關量信號采集器,無線io模塊,西安達泰電子,工廠無線技改
四、無線方案的好處
1.?節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。
2.?安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。
3.?數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。
4.?無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。
5.?售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。
遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc采集模塊,無線模擬量開關量信號采集器,無線io模塊,西安達泰電子,工廠無線技改
五、成功案例
蕪湖新興鑄管有限責任公司,4 個分散區域環保數采儀模擬量信號傳輸?shù)?DCS,3KM
龍佰四川鈦業有限公司，多地分散流量計4-20mA信號采集傳輸?shù)紻CS系統,1.5KM
山西大同中國國電第 二發電廠，廠區16路流量計信號匯總到DCS系統，2公里
寶鋼湛江鋼鐵有限公司，電磁流量計 4-20mA 信號和 DCS 系統無線傳輸
盤錦遼東豐源熱力股份有限公司，污水現場混合信號與 DCS 之間，1KM
