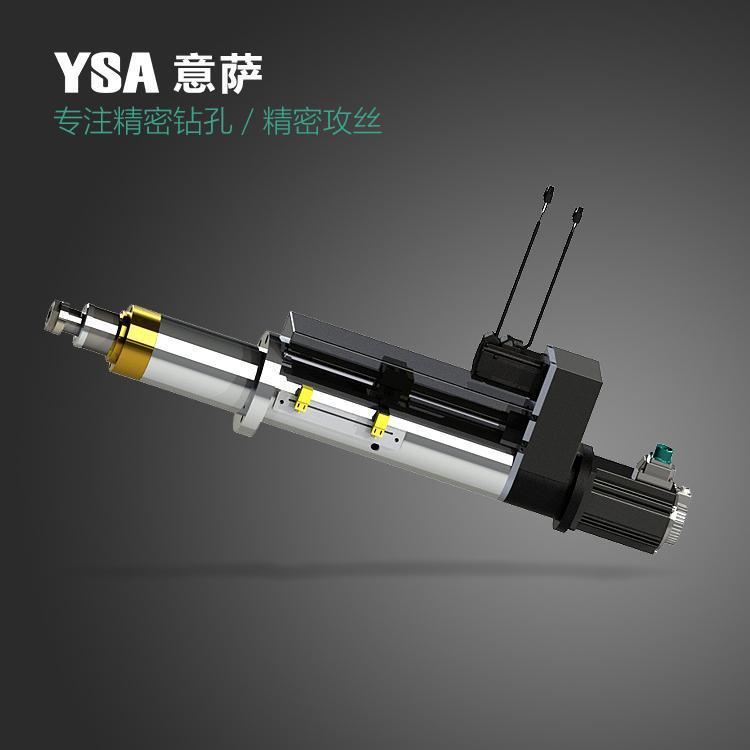

.jpg "YSA意薩精密鉆孔動力頭")
| 產品參數 | |||
|---|---|---|---|
| 結構 | 雙伺服 | ||
| 夾頭 | ER25 | ||
| 行程 | 150mm | ||
| 重量 | 36kg | ||
| 精度 | 0.005mm | ||
| 質保 | 12個月 | ||
| 貨期 | 10天 | ||
| 包裝 | 木箱 | ||
| 是否定制 | 是 | ||
| 品牌 | YSA | ||
.jpg)
? 規格
鉆孔/攻牙能力 | Drilling / Tapping Capacity(S45C) | Φ1.5-φ18/M2-M14(S45C) |
夾持能力 | Clamping Capacity | ER25(?1--?16) |
最大行?程 | Max. Stroke | MAX 100mm |
可加工牙距 | Thread Pitch | 數控任意設定 |
重? ? 量 | Weight | 42kg（不含電機） |
是?否 維 護 | Whether to maintain | 免維護 |
傳動方式 | Pulley type | HT.D.-5M380*20 |
最大轉速 | Max. RPM | 6000rpm |
伺服電機功率 | Servo power | 1.5kw/0.75kw,220V |
?
? 消耗品 ??
主?軸 軸 承 | Spindle Bearing | 7202C*2,7201C*2 |
皮帶輪軸承 | Pulley Bearing | 6204C*2 |
油? ? 封 | Seal | DKB-70,90*14×1 |
?
??加工能力?
型號 | 轉速rpm | 單軸及多軸加工能力 | 行程調節范圍 | ||||||||||
BD05 | 鉆孔 | 攻牙 | 1軸 | 2軸 | 3軸 | 4軸 | 最大行程 | 快進行程 | 切削行程 | ||||
鋁 | 鋼 | 鋁 | 鋼 | 鋁 | 鋼 | 鋁 | 鋼 | ||||||
Max ?5000 | Max 3000 | M16 | M 14 | M14 | M12 | M12 | M10 | M11 | M8 | 0~120 | 0~80 | 0~80 | |
注：最大回轉速度取決于動力單元轉速，?工作行程快進和加工行程可在Binde賓德動力頭控制系統中自由設定。
?
??產品特點
●本產品可配合YSA意薩自研攻牙鉆孔動力頭系統使用，采用數控式系統解決方案,可視化參數設定,操作輕松靈活
●可預先設定工作第一第二加工原點，提升加工效率
●需要加工螺紋大小、牙距參數，均可自由設定
●高精密整體結構設計,大大減少主軸跳動,提高產品剛性
●可選擇出軸形式為ER25,JT6方式
