| 產品參數 | |||
|---|---|---|---|
| 品牌 | 上海瓦藍電子 | ||
| 產品特性 | 外置制動 | ||
| 加工定制 | 是 | ||
| 種類 | 濕敏 | ||
| 性能 | 超高頻 | ||
| 材料 | 導電塑料 | ||
| 制作工藝 | 普通線繞 | ||
| 外形 | 管形 | ||
| 允許偏差 | ±5％ | ||
| 溫度系數 | PTC | ||
| 額定功率 | 4 | ||
| 功率特性 | 大功率 | ||
| 頻率特性 | 變頻 | ||
| 產品性質 | 熱銷 | ||
| 標稱阻值 | 1 | ||
| 應用領域 | 電工電氣 | ||
| 可售賣地 | 全國 | ||
| 型號 | BRU-4110 | ||
制動單元又稱為斬波器。當變頻器和拖動的電機處于電動狀態時變頻器制動單元和制動電阻不工作；當變頻器和拖動的電機處于制動狀態時變頻器采用將負載的機械能通過逆變器轉換為電能并儲存在儲能濾波回路的方法進行制動,制動單元實時監控儲能濾波回路的電壓值，當其電壓值升高到電容器耐壓峰值時，說明儲能濾波回路再不能儲存更多的屯能，為保護變頻器和確保制動效果，此時制動單元和制動電阻開始工作，將儲能濾波回路儲存的電能以熱能的形式消耗掉一部分，直至儲能濾波回路的電壓慎降到安全水平.電機減速時，過大的設備慣量會將電動機變成發電機，這是出于發電運行狀態，電機反向給變頻器供電，這會造成變頻器過壓報警。為了釋放這部分能量，采用增大電阻功率（適當減小電阻值）的方法來實現的。也有采用可反向供電到電源回路的，這在共直流母線的變頻系統中運用的比較多，可節能。制動電阻和發電效果是一樣的，可防止變頻器減速過壓，減小減速距離，提高動態性能。電機內置制動器一般是做最后停車制動的，而不做減速制動，這和電阻制動是有本質區別的，因為電阻制動只有電機減速的過程中有作用，在電機停止后是沒有效果的，必須采用剎車才能讓電機保持靜止（有位能負載）。
在變頻調速系統中，電機的降速和停機是通過逐漸減小頻率來實現的，在頻率減小的瞬間，電機的同步轉速隨之下降，而由于機械慣性的原因，電機的轉子轉速未變。當同步轉速小于轉子轉速時，轉子電流的相位幾乎改變了180度，電機從電動狀態變?yōu)榘l(fā)電狀態；與此同時，電機軸上的轉矩變成了制動轉矩，使電機的轉速迅速下降，電機處于再生制動狀態。電機再生的電能經續流二極管全波整流后反饋到直流電路。由于直流電路的電能無法通過整流橋回饋到電網，僅靠變頻器本身的電容吸收，雖然其他部分能消耗電能，但電容仍有短時間的電荷堆積，形成“泵升電壓”，使直流電壓升高。過高的直流電壓將使各部分器件受到損害。因此，對于負載處于發電制動狀態中必須采取必需的措施處理這部分再生能量。
處理再生能量的方法：能耗制動和回饋制動.
能耗制動的工作方式：能耗制動采用的方法是在變頻器直流側加放電電阻單元組件，將再生電能消耗在功率電阻上來實現制動。這是一種處理再生能量的最直接的辦法，它是將再生能量通過專門的能耗制動電路消耗在電阻上，轉化為熱能，因此又被稱為“電阻制動”，它包括制動單元和制動電阻二部分。

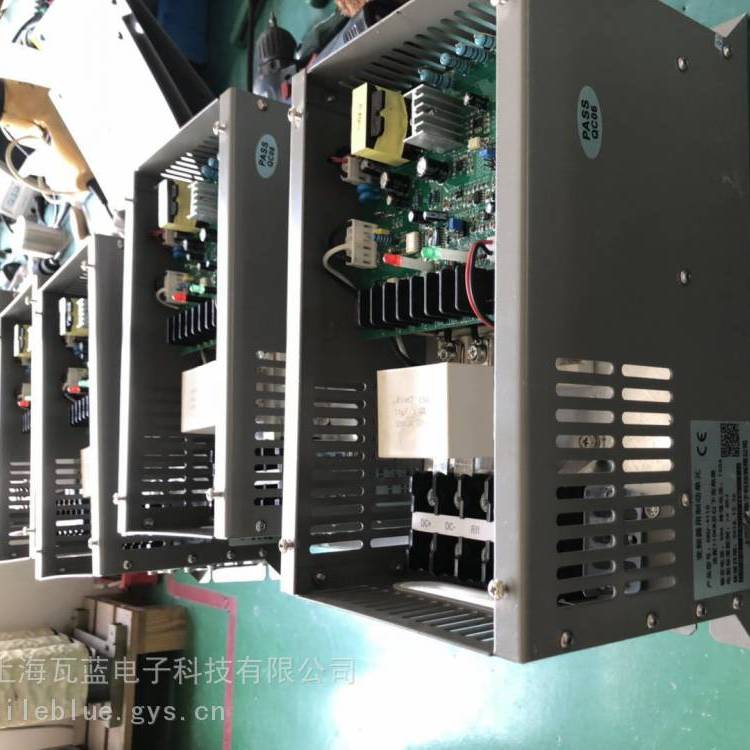

制動單元：制動單元的功能是當直流回路的電壓Ud超過規定的限值時（如660V或710V），接通耗能電路，使直流回路通過制動電阻后以熱能方式釋放能量。制動單元可分內置式和外置式二種，前者是適用于小功率的通用變頻器，后者則是適用于大功率變頻器或是對制動有特殊要求的工況中。從原理上講，二者并無區別，都是作為接通制動電阻的“開關”，它包括功率管、電壓采樣比較電路和驅動電路。
