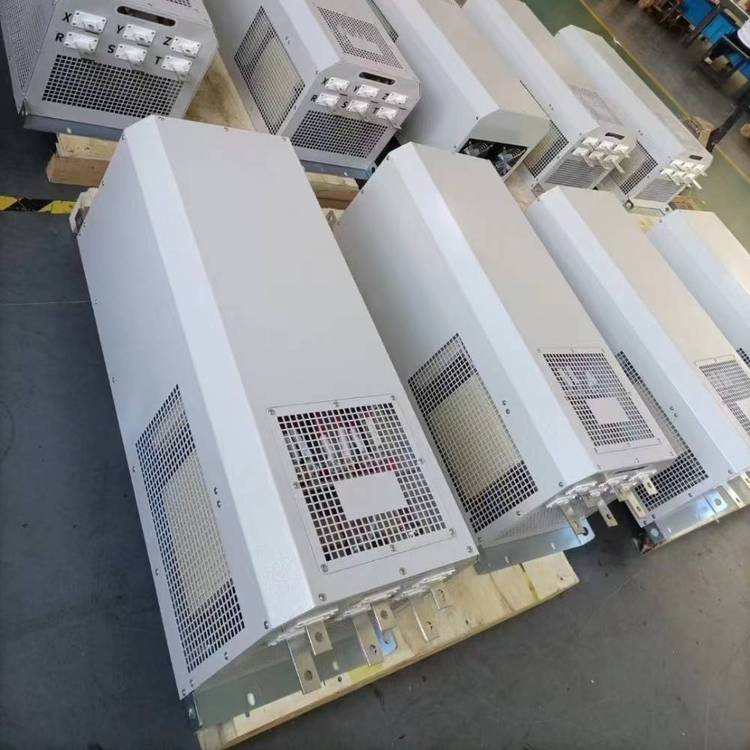

| 產品參數 | |||
|---|---|---|---|
| 瓦藍 du/dt濾波器 中交四航局45000T半潛駁船絞車項目變頻系統 品牌 | 上海瓦藍電子 | ||
| 封裝/規格 | 電阻箱/柜 | ||
| 電阻類型 | 制動電阻 | ||
| 精度 | ±5 | ||
| 功率 | 50KW（或根據具體型號定制） | ||
| 最大工作電壓 | 2.5KV（或根據具體型號定制） | ||
| 包裝 | 箱裝 | ||
| 最小包裝量 | 1箱 | ||
| 產品特性 | 諧波治理 | ||
| 加工定制 | 是 | ||
| 種類 | 排阻 | ||
| 性能 | 高功率 | ||
| 材料 | 復合膜 | ||
| 制作工藝 | 普通線繞 | ||
| 防護等級 | IP23（或根據具體型號定制） | ||
| 額定電壓 | 240V（或根據具體型號定制） | ||
| 額定電流 | 100A（或根據具體型號定制） | ||
| 制造日期 | 2021年（或根據實際生產日期填寫） | ||
| 凈重 | 90KG（或根據具體型號定制） | ||
| 應用場合 | 中交四航局45000T半潛駁船絞車項目變頻系統 | ||
| 可售賣地 | 全國 | ||
| 型號 | du/dt濾波器 | ||
該項目為中交四航局45000T半潛駁船絞車提供共直流母線多傳動變頻系統成套，分為船艏變頻系統（A組）與船艉變頻系統（B組）兩部分，共2套，均采用十二脈整流的多機傳動變頻驅動方式。A組預安裝2臺110kW變頻器
1.1??? 絞車系統技術要求
A組：
?? 電機類型：變頻異步電機
?? 100T定位絞車電機：380VAC、355KW，2臺;
?? 30T系泊絞車電機：380VAC、90KW，2臺;
?? 20T移貨絞車電機：380VAC、55KW，2臺;
?? 60T錨鏈機電機：380VAC、110KW，2臺;（配ABB變頻器，變頻器由甲方提供，隨機提供產品CCS單檢證書，乙方提供進線空開，接觸器和快熔并安裝并接線，并隨柜做整套變頻柜CCS認證。）
?? 制動單元：300KW;
?? 防護要求：IP23防護等級；
?? 成柜要求：進線電抗器，輸出配置dv/dt濾波器；
?? 柜體進出線：下進下出；
B組：
?? 電機類型：變頻異步電機
?? 100T定位絞車電機：380VAC、355KW，2臺;
?? 50T系泊絞車電機：380VAC、160KW，2臺;
?? 30T系泊絞車電機：380VAC、90KW，2臺;
?? 20T移貨絞車電機：380VAC、55KW，2臺;
?? 制動單元：300KW;
?? 防護要求：IP23防護等級；
?? 成柜要求：進線電抗器，輸出配置dv/dt濾波器；
?? 柜體進出線：下進下出；
柜體內置絕緣監測裝置一套。逆變器輸出側配置du/dt濾波器，采用PROFINET IO總線通訊，每排柜體設置一個交換機，集中接線。HTL增量型編碼器
1.1??? 其他要求
l? 船用浮地（IT）系統
l? 滿足EMC電磁兼容標準
l? 兩組柜子按照一臺絕緣監測儀
l? 標配輸入電抗器（3），du/dt輸出濾波器
l? 電源側輸入熔斷器
l? 電源側輸入保護裝置（框架斷路器）；
l? 船用結構手柄
l? 變頻器柜體顏色，待定
l? 90度開門鎖定裝置
l? 船用柜體
l? 無鹵素接線及電纜套管
l? 阻燃材料
l? 防冷凝空間加熱器
l? 印刷電路板表面涂三防漆,防護涂層
l? 柜內所有銅排防氧化鍍層處理，鈑金高防護層
l? 機柜進出風口配備百葉窗防塵網，達到IP23防護等級
施工期間的防塵防水罩（阻燃材料），百葉窗內置灰塵擋板
1.1??? 變頻驅動系統供貨范圍
1.1.1??? 設備選型
根據系統結構，將變頻柜分為A,B兩排，每排變頻柜單獨配置12脈波整流。
備注：整流和逆變均通過6脈沖變頻器模塊配置為12脈沖變頻柜。
A組變頻柜柜體選型配置：
100T絞車逆變柜 | |
100T絞車逆變單元 | 英威騰GD350-400G-4-CCS |
du/dt濾波器 | 適配 |
30T&20T絞車逆變柜 | |
30T絞車逆變單元 | 英威騰GD350-090G-4-CCS |
20T絞車逆變單元 | 英威騰GD350-055G-4-CCS |
PROFINET IO | 適配 |
編碼器檢測模塊 | 適配 |
du/dt濾波器 | 適配 |
預留柜 | |
ABB變頻器 | ACS880-01-246A-3 E201 J410 L502 K454 N5050（由甲方提供） |
100T絞車逆變柜 | ||
100T絞車逆變單元 | GD350-400G-4-CCS | 500 |
du/dt濾波器 | 適配 | |
30T&20T絞車逆變柜 | ||
30T絞車逆變單元 | GD350-090G-4-CCS | 110 |
20T絞車逆變單元 | GD350-055G-4-CCS | 75 |
PROFINET IO | 適配 |
編碼器檢測模塊 | 適配 |
du/dt濾波器 | 適配 |
50T絞車逆變柜 | |
50T絞車逆變單元 | GD350-160G-4-CCS |
PROFINET IO | 適配 |
編碼器檢測模塊 | 適配 |
du/dt濾波器 | 適配 |
制動柜 | |
制動單元 | DBU100H-400-4 |
系統選件 | |
底座 | 適配 |
輔助起吊裝置 | 適配 |
加熱器 | 適配 |
備注：整流單元部分為共用355kw 變頻器的整流部分配置，滿足單個單元450KVA的整流能力，交流進線側需加電流互感器，由乙方采集后，經過內部系統處理后，送出給外部系統，柜內的開關等核心配電器件為Schneider或ABB等知名產品，快熔為Bussmann品牌，交流進線側可以用電子合閘的真空斷路器 快溶形式，可柜門本地合閘也可以遠程信號合閘。
1.1.1??? 柜機布置圖
A組機柜總體尺寸(約5600寬度x800深度x2400高度mm)：
備注:柜體外形尺寸為暫定尺寸，可能由不同品牌的器件選擇或擺放位置的影響而變動，根據實際情況雙方可商議調整。
?
?
?
B組機柜總體尺寸(約6000寬度x800深度x2400高度mm)：
備注:柜體外形尺寸為暫定尺寸，可能由不同品牌的器件選擇或擺放位置的影響而變動，根據實際情況雙方可商議調整。
1.2??? 使用環境
<
