| 產品參數 | |||
|---|---|---|---|
| 品牌 | 羅特克 | ||
| 是否進口 | 否 | ||
| 產地 | 揚州 | ||
| 驅動能源 | 電動執行器 | ||
| 加工定制 | 是 | ||
| 產品用途 | QH精小型電動執行器 | ||
| 可售賣地 | 全國 | ||
| 型號 | QH-5QH-10QH-20QH-40QH-60 | ||

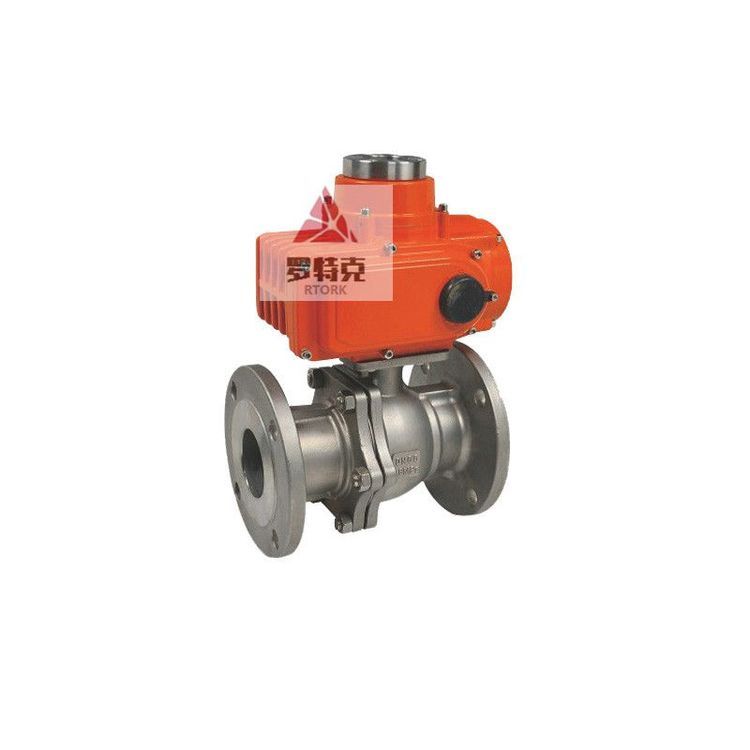

QH-20精小型電動執行器
QH”系列電動執行器用于控制90°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可應用于石油、化工、水處理、造紙、電站、供熱、輕工等各行業中。它以380V/220V/110V交流電源為驅動電源，以4～20mA電流信號或0～10V DC電壓信號為控制信號，可使閥門運動到所需的任意位置，實現其自動化控制，zui大輸出扭距達3000Nm。
性能特點
殼體：殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。
電機：全封閉鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。
手動結構：手輪的設計保證、省力、體積小。斷電時搬動離合器手柄可進行手動操作。通電時離合器自動復位。
指示器：指示器直接安裝在中心軸上，以此觀察閥門位置。并有指示燈（SLU）可供選擇。
干燥器：執行器內的干燥器可防止由于溫度和天氣變化導致的冷凝，保持執行器內部的電氣元件的干燥和清潔。
限位開關：機械、電子雙重限位。機械限位螺釘可調，；電子限位開關由安裝在中心軸上的凸輪機構來控制，易于調整并能準確設定閥門位置，且不受手輪過量操作的影響。
扭距開關：扭距開關可提供過載保護，防止因扭矩過大而引起對執行器和閥門的損壞。（出廠前已設定，請用戶不要隨意更改）。
自鎖：的雙蝸輪蝸桿機構可高效傳輸大扭距，，噪音低（zui大50分貝），壽命長，且具有自鎖功能，防止反轉，無需再加油。
防脫螺栓：拆裝外殼時，螺栓附在殼體上，不會脫落。
安裝：安裝底部符合ISO5211標準，驅動軸套可拆卸下來進行加工以適應閥桿的要求。
線路：控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。
精小型電動執行器型號：
QH-5?QH-10?QH-20?QH-40?QH-60?QH-100
TQ-5 TQ-10 TQ-20 TQ-40 TQ-60 TQ-100 TQ-160 TQ-200?
TQ-05A,TQ-10A,TQ-20A,TQ-40A,TQ-60A,TQ-100A
TQ-05B,TQ-10B,TQ-20B,TQ-40B,TQ-60B,TQ-100B
TQ-05E,TQ-10E,TQ-20E,TQ-40E,TQ-60E,TQ-100E
TQ-05H,TQ-10H,TQ-20H,TQ-40H,TQ-60H,TQ-100H
