| 產品參數 | |||
|---|---|---|---|
| 品牌 | I-PEX | ||
| 產品特性 | 小型化 | ||
| 種類 | 射頻同軸(RF) | ||
| 應用范圍 | 通訊 | ||
| 工作頻率 | 高頻 | ||
| 接口類型 | RF接口 | ||
| 形狀 | T型 | ||
| 制作工藝 | 冷壓 | ||
| 加工定制 | 否 | ||
| 特性 | 高頻率測試 | ||
| 接觸件材質 | 鈹銅鍍金 | ||
| 絕緣體材質 | 鐵弗龍 | ||
| 芯數 | 1 | ||
| 針數 | 1 | ||
| 物料編號 | 90575-0001 | ||
| 最小包裝數 | 1 | ||
| 應用領域 | 測量?jī)x器 | ||
| 可售賣地 | 全國 | ||
| 型號 | 90575-0001 | ||
奧納科技銷售日本I-PEX品牌90575-0001小型化探針
下面我們介紹下這個90575-0001射頻探針的安裝注意事項
1：I-PEX探針目前都是以小型化為主，方便小間距并列安排測試。
90575-0001高頻探針的總長度為22.15mm，有效長度為15.1mm，寬度為4.2mm，直徑為4mm，定位孔距為8.5mm，定位孔徑為2.4mm。
?2：90575-0001RF測試探針最小并列安裝間距為4.5mm。

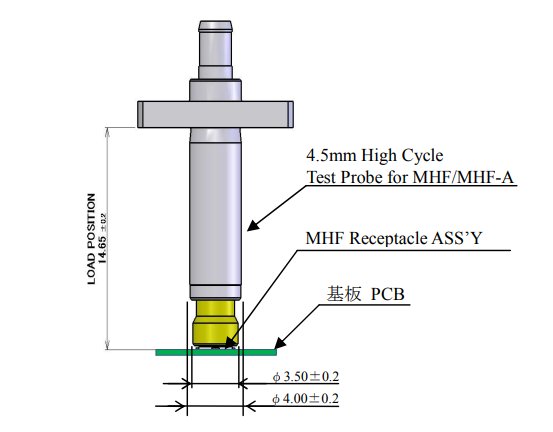

3：90575-0001射頻探針安裝行程為15.1mm，測試時行程為14.65mm，也就是推薦行程為0.45mm。
4：90575-0001高頻探針匹配90577-0350射頻線纜工作
5：90575-0001射頻探針安裝時垂直度為正負2度，中心度為正負0.25mm。
