| 產品參數 | |||
|---|---|---|---|
| 品牌 | 奧納科技 | ||
| 封裝/規格 | SMD | ||
| 連接器類型 | IPEX連接器 | ||
| 安裝方式 | 臥貼 | ||
| 包裝 | 卷 | ||
| 最小包裝量 | 10000 | ||
| 產品特性 | 微型設計 | ||
| 種類 | 插頭/插座 | ||
| 極數 | 1 | ||
| 電壓 | 30 | ||
| 顏色 | 白色 | ||
| 應用范圍 | 通訊 | ||
| 工作頻率 | 高頻 | ||
| 接口類型 | IPEX | ||
| 形狀 | 圓形 | ||
| 接觸件材質 | 銅合金 | ||
| 芯數 | 1 | ||
| 針數 | 1 | ||
| 物料編號 | CR0002R01A | ||
| 最小包裝數 | 10000 | ||
| 應用領域 | 網絡通信 | ||
| 批號 | 1年內 | ||
| 數量 | 1000000 | ||
| 封裝 | 3*3*1.25 | ||
| 可售賣地 | 全國 | ||
| 型號 | CR0002R01A | ||

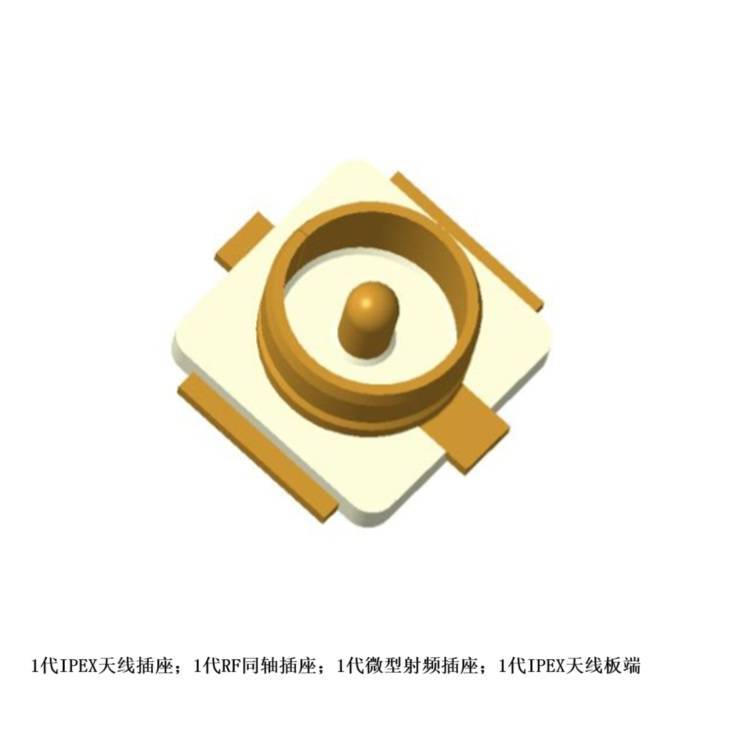

C02 系列是微型 RF 同軸線插座，與插頭堆疊高度 1.9mm 至2.5mm（適配第 1 代、第 2 代 RF 同軸線插頭）,
CR0002R01A同軸插座產品長 3.1 x寬 3.0mm,占板空間較小。
C02 系列插座與全圈接觸可靠性高，外殼結構強度高。
.jpg)
特點
1. 堆疊高度 1.9~2.0 mm
2. 小占板面積，占板面積 7.7 m ㎡
3. 支持頻率應用到 8GHz
? ?DC to 3GHz: V.S.W.R. of 1.3 max
? ?3GHz to 8GHz: V.S.W.R. of 1.4 max.
4. 使用操作簡單
使用合適的扣合/拆卸工具，確保連接器正常連接或斷開
應用領域
移動電話，無線局域網相關應用，藍牙協議設備，PDA, GPS，無線通信設備，電子測量儀器和任何需要使用微型同軸射頻連接器進行高頻傳輸?shù)膽?yīng)用.
■環保? 符合無鹵要求
如 IEC 61249-2-21 所定義
Br : 900ppm , Cl : 900ppm , Br Cl :1500ppm
我們的1代微型RF同軸插座?CR0002R01A可以兼容替代多個品牌的產品：
SPEEDTECH品牌的C88P132-01001AH,C88P132-01002AH；
I-PEX品牌的20279-001E-01，20314-001E-01，20441-001E-01；
ECT品牌的818000071，818000281，818000368，818000006，818000117，
HRS品牌的U.FL-R-SMT；
Gigalane品牌的CMJ-S01-001；
歡迎咨詢購買
注意事項：
在連接器還未安裝在主板上時不建議進行插拔，否則可能會出損壞
因可能會造成觸點的損壞或變形，請避免僅靠連接器支撐 PCB 板，請采用其他方式來支撐主板例如螺栓、螺栓、螺柱等。
過度插拔可能會造成損傷，請多注意。
如果是手工焊接，請勿使用任何助焊劑，避免在焊接時出現燈芯效應。
由于產品批次的不同，不同批次可能會有輕微的顏色差異，不影響性能。
由于產品在跌落(或其他沖擊)時可能會脫落，通過同軸線布線，建議使用外殼和緩沖材料將配對的連接器固定到板上。
請在推薦的規格參數（即額定電流、額定電壓、PCB 設計和工作環境等）下使用本產品，如使用非推薦的參數可能會造成冒煙，起火，短路等故障
請注意。有關板型尺寸、板注意事項和連接器處理，請參閱規范和指南，如使用規格書及操作指南上規定以外的條件參數時請咨詢本公司
