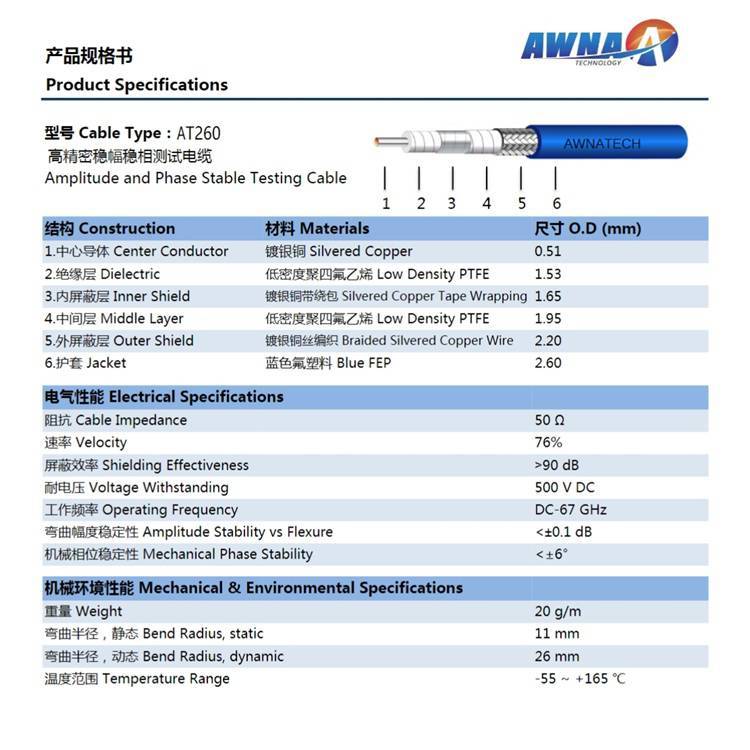

| 產品參數 | |||
|---|---|---|---|
| 品牌 | AWNA | ||
| 產品特性 | 67G高頻率 | ||
| 是否進口 | 否 | ||
| 產地 | 中國 | ||
| 線芯材質 | 鍍銀銅 | ||
| 芯數 | 單芯 | ||
| 護套材質 | FEP | ||
| 材料形狀 | 圓線 | ||
| 加工定制 | 是 | ||
| 電線最大外徑 | 2.6 | ||
| 絕緣厚度 | 0.4 | ||
| 物料編號 | AT260 | ||
| 凈重 | 20g/m | ||
| 電阻 | 50歐 | ||
| 線長 | 定制 | ||
| 顏色 | 藍色 | ||
| 每卷長度 | 200米 | ||
| 頻率 | DC-67GHz | ||
| 屏蔽效率 | >90dB | ||
| 中心導體 | 鍍銀銅直徑0.51mm | ||
| 屏蔽層 | 雙層屏蔽、鍍銀銅帶繞包 | ||
| 機械相位穩定性 | < -6度 | ||
| 彎曲幅度穩定性 | < -0.1dB | ||
| 彎曲半徑，靜態 | 11mm | ||
| 彎曲半徑，動態 | 26mm | ||
| 可售賣地 | 全國 | ||
| 用途 | 射頻測試 | ||
| 型號 | AT260 | ||
奧納科技推出一款67GHz頻率的測試電纜AT260，具有穩幅穩相功能，低損耗，低駐波，適合動態測試環境。
AT260射頻測試電纜外徑為2.6mm，常規FEP護套，也可以定制PUR超柔護套。
中心導體：?jiǎn)涡惧冦y銅（結合了銀的高導電性和銅的機械性能，具有優異的電氣性能、耐腐蝕性和焊接性能，特別適合高頻、高溫和精密應用場景）
優異的導電性能；耐腐蝕性強；焊接性能優越；機械性能優良；信號傳輸質量高；
銀的導電性能優于銅，鍍銀層可顯著降低線纜的電阻，減少信號傳輸過程中的能量損耗。信號傳輸效率更高，適合用于高頻射頻應用。
內屏蔽層：鍍銀銅帶繞包? ? ?外屏蔽層：鍍銀銅絲編織
雙屏蔽層使用屏蔽性更好，射頻線纜采用鍍銀銀帶繞包技術，在高頻信號傳輸中具有顯著優勢，主要體現在導電性、信號完整性、環境適應性、機械性能及長期穩定性等方面
.jpg)
AT260穩幅穩相測試電纜的機械相位穩定性好，
彎曲幅度穩定性
非常適合動態測試環境，測試波形穩定不變。
我們可根據客戶要求加工電纜成品組件，67G頻率使用1.85mm射頻接頭。
1.85mm射頻接頭的優點如下：
高工作頻率
1.85mm射頻接頭的工作頻率范圍可達DC至67GHz，部分產品甚至可擴展至70GHz，能夠滿足毫米波及更高頻段的應用需求，適用于5G通信、雷達系統、衛星通信等高頻場景。
機械兼容性強
1.85mm接頭與2.4mm射頻接頭在機械結構上兼容，可實現互換使用。這種設計降低了系統升級或維護的成本，同時簡化了設備適配的復雜性。
體積小巧緊湊
1.85mm接頭采用小型化設計，外導體內徑僅為1.85mm，顯著減小了連接器的物理尺寸。這一特性使其非常適合對空間要求嚴苛的應用場景，如高密度電路板布局或便攜式設備。
結構堅固耐用
接頭采用不銹鋼外導體和鈹青銅內導體，并經過鈍化處理，具備優異的機械強度和抗磨損能力。這種設計確保了接頭在反復插拔或惡劣環境下的可靠性，延長了使用壽命。
電氣性能優異
1.85mm接頭具備低駐波比（VSWR）和低插入損耗特性，能夠高效傳輸高頻信號，減少信號衰減和反射。這一優勢使其在需要高精度信號傳輸?shù)膱?chǎng)合中表現出色。
安裝方式靈活
支持焊接、免焊（夾板式）和壓縮安裝等多種連接方式，可根據實際應用需求選擇最合適的安裝方案。這種靈活性提升了設備的可維護性和生產效率。
環境適應性強
工作溫度范圍覆蓋-55℃至 165℃，能夠適應極端溫度環境。此外，其材料和設計還具備抗振動、抗沖擊等特性，確保在惡劣工況下的穩定運行。
行業應用廣泛
1.85mm射頻接頭廣泛應用于軍事、航空航天、電信、衛星通信及測試測量等領域。其高頻率、小型化和高可靠性的特點，使其成為高頻通信和精密測試系統的理想選擇。
.jpg)
.jpg)
我們還提供不銹鋼材質的射頻轉接頭。主要用于67G? ?50G互轉。
