| 產品參數 | |||
|---|---|---|---|
| 品牌 | AWNA | ||
| 產品特性 | 迷你型 | ||
| 加工定制 | 否 | ||
| 外殼材質 | 黃銅 | ||
| 外導體材質 | 不銹鋼 | ||
| 內導體材質 | 鈹銅鍍金 | ||
| 頻率范圍 | 0-6GHz | ||
| 壽命 | 20000次左右 | ||
| 長度 | 22.4mm | ||
| 寬度 | 4.2mm | ||
| 適合IPEX座 | 3代 | ||
| 4代 | |||
| 5代 | |||
| 接線口 | ML51 | ||
| 數量 | 8000 | ||
| 可售賣地 | 全國 | ||
| 用途 | 射頻測試 | ||
| 材質 | 銅鍍金 | ||
| 型號 | ML51 | ||
AWNA專注于IPEX天線座射頻測試用探針，主要是安裝在治具上的機用探針。
我們針對目前市面上的第3代，第4代，第5代IPEX天線座設計了一款共用的小間距外置彈簧射頻探針ML51。

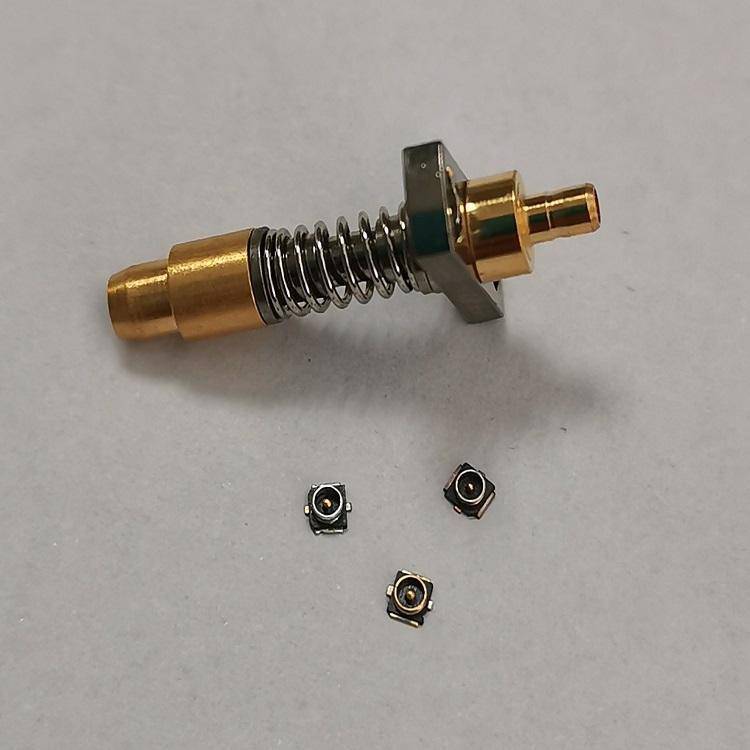

ML51射頻探針，主要匹配3代，4代，5代IPEX天線測試座。
ML51探針尺寸圖
適用于直徑1.3mm,1.4mm,1.5mm這三種尺寸，高度從0.56mm到0.85mm。
現在有很多都是小間距并列設計，多個IPEX天線座排列貼片安裝，通常間距在5mm左右。
我們的ML51測試探針寬度為4.2mm，可以按4.5mm間距并列安裝測試，采用標準ML51接口轉接線纜到設備。
ML51射頻探針為外置彈簧設計，法蘭固定好后，向下壓時，探針主體整體收縮，推薦行程為1.5mm左右。
ML51探針并列安裝示意圖
ML51探針測試端中心針與外導體相平，沒有突出外導體，這樣設計可有效保護測試中心針，并提高使用壽命與測試穩定性。
測試端面有一個梯形平臺，平臺外徑最小為1.35mm,為1.65mm,更為有效的與IPEX天線座圓環對接。
射頻探針相匹配的射頻線纜為SMA轉ML51，標準長度300mm，也可按客戶要求長度定制加工。
SMA轉ML51線纜示意圖
我們的機用小間距內置彈簧射頻探針ML51使用壽命大于10000次，適合頻率為0-6GHz，交期為3-5個工作日。
在設計時需要注意的是固定好射頻轉接線，探針在測試過程中不能受到線纜外力影響（容易拉偏探針，影響測試壽命）。
歡迎大家選用我們的ML51測試探針，有任何射頻探針技術問題都可以向我們咨詢。
