| 產品參數 |

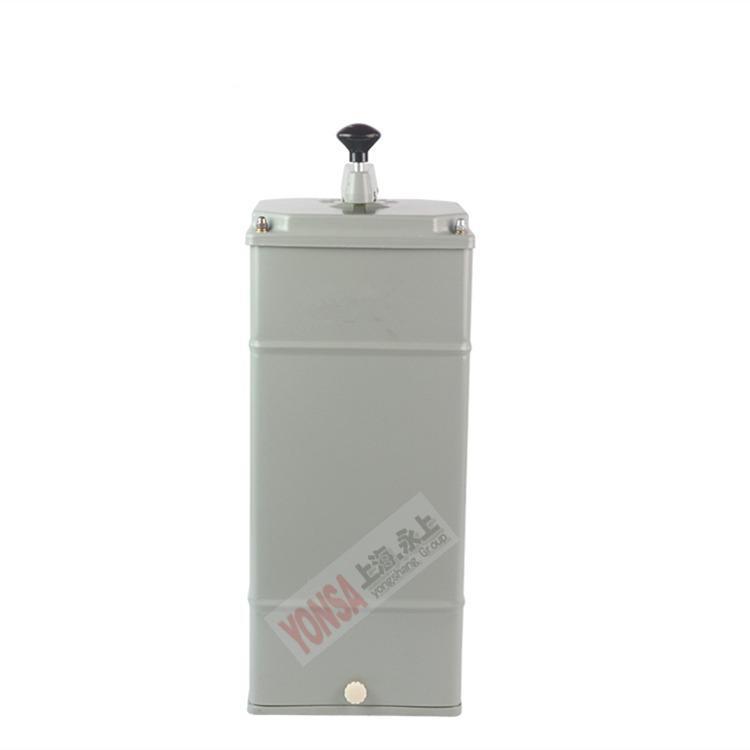

| 永上主令控制器LK18-10/1250凸輪非調整式主令控制器 品牌 | 永上 |
| 頻率 | 50HZ |
| 手柄操作力 | 不大于30N |
| 最多控制檔位 | 左右各六檔 |
| 最多控制回路數 | 12個 |
| 周圍空氣溫度 | 不超過 40℃ |
| 可售賣地 | 全國 |
| 用途 | 轉換控制電路來達到對控制站的遙遠控制 |
| 型號 | LK18-10/1250 | |
1、產品用途
? ? LK18□系列凸輪非調整式主令控制器（以下簡稱主令控制器），適用于交流50HZ額定工作電壓至380V及直流額定工作電壓至220V的電力傳動裝置中，轉換控制電路來達到對控制站的遙遠控制。
2、分類及型號意義
2．1分類?
2．1．1按防護型號式分?
a、無防護式：?
b、防護式。?
2．1．2按操作方式分：?
a、水平旋轉操作；?
b、立式往復操作。?
2．1．3按工作電流種類分?
a、交流；?
b、直流。?
2．2型號含義主令控制器的型號及其含義如下：
3、技術參數
3．1手柄操作力：不大于30N；
3．2最多控制檔位：左右各六檔；
3．3最多控制回路數：12個；
3．4主令控制器的通斷能力應符合表1規定。
表1
①-——2．6A是在額定工作電壓為交流380V時的電流值。
②——0．4A是在額定工作電壓為直流220V時的電流值。
3．5主令控制器的電壽命應符合表2規定，也允許按表2進行一次1min內60次的通斷操作。
表2
①②——所對應的額定工作電壓值同表1?
4、正常工作條件?
4．1周圍空氣溫度?
4．1．1周圍最高空氣溫度不超過 40℃；?
4．1．2周圍空氣溫度24h的平均值不超過 35℃；
4．1．3周圍空氣溫度下限不低于-5℃。?
注：超出以上溫度范圍時，用戶應與制造廠協商解決。?
4．2安裝地點的海拔高度，不超過2000m。?
4．3大氣條件?
? ? 大氣的相對濕度，在周圍最高溫度為 40℃時不超過50，在較低溫度下可以有較高的相對濕度；在最濕月的平均溫度為25℃時，月平均最大相對濕度為90，并考慮到因溫度變化發生在產品表面的凝露。?
4．4污染等級?
主令控制器的污染等級為3級。?
4．5安裝類別?
主令控制器的污染類別為III類。?
注：凡超出上述條件使用時，應由供需雙方作為特殊定貨協議解決。?
5、結構概述
? ? LK18-10K、10KL型主令控制器的防護等級為lp00，
? ? LK18-10、10L型主令控制器的防護等級為Lp40，采用立式安裝。
? ? 令控制器分為三個部分：傳動機構部份、凸輪、觸頭系統部分和殼體部分。
? ? 為避免由于起重機震動和意外碰撞時操縱機構誤動作，操縱手柄帶有零位自鎖裝置。操作時只需將手柄壓下，零位自鎖裝置打開，便可操作。
? ? 機械傳動部分裝在箱體上部，立式操作機構手柄是經傘齒輪傳動凸輪軸。水平操縱手柄是直接傳動凸輪軸，使觸頭組按規定程序分合。
? ? 主令控制器的凸輪軸均為立式布置，傳動部分各支點均用滾動軸承，以減少摩擦力。
? ? 定位輪是由3mm厚鋼板沖壓而成的，并經過處理而獲得耐磨性，棘輪上沖有六個定位孔，定位螺釘裝入位置不同的孔內，即可決定操縱手柄的檔位數。在左右各六檔的范圍內，檔位數可以任意選擇。定位棘輪彈簧力是可以調整的、這樣就可以根據具體情況、在分檔清楚的前提下、調整棘輪彈簧力使手柄操縱力在許可的范圍內。
? ? 凸輪為黑色酚醛注射料，其結構為插入式，不僅保證了裝配位置準確，而且如欲變換觸頭分合程序時，可以方便地取下任意凸輪，不必將整臺產品大拆大卸。
? ? 機座采用壓鑄鋁件，上面板采用鋼板拉伸成形，機座和面板用4個支柱聯成一體，具有重量輕、剛度好的特點，前后外罩均能方便拆下供安裝、配線和維修用。
6、主令控制器觸頭分合程序
6．1主令控制器根據凸輪位置變化的觸頭元件分合程序見表3
訂貨時須指明控制器的用途以及相應的觸頭分合程序（包括控制器的檔位數），觸頭元件分合程序見表3
6．2標準線路主令控制器觸頭分合程序見表4：?
7、外形及安裝尺寸
7．1控制器的外形及安裝尺寸見圖1、2
7．2觸頭元件的接線螺釘為10A、32A為M5，63A為M6。
8、使用及維修?
8．1主令控制器應用安裝螺釘固定，然后將手柄用力下推，自鎖裝置自動脫開，即可操作手柄。?
8．2按照觸頭元件分合程序，分別逐檔操作控制器，觀察觸頭的分合是否與觸頭分合程序相符，如有不符，應予以調整或更換凸輪。?
8．3在通電前必須檢查電動機和電阻器有關電氣系統的接線是否正確，接地是否可靠。?
8．4通電后應細心檢查電動機運行情況，若有差異立即切斷電源，待查明原因后方可繼續通電。?
8．5主令控制器應按以下要求經常檢查維修：?
a、所有螺釘聯接部分必須緊固，特別是觸頭接線螺釘；?
b、磨擦部分應經常保持一定的潤滑；?
c、觸頭工作表面應無明顯的熔斑，燒熔的部位可用細銼刀精修理，不允許使用砂紙；?
8．6損壞的零件要及時更換。
