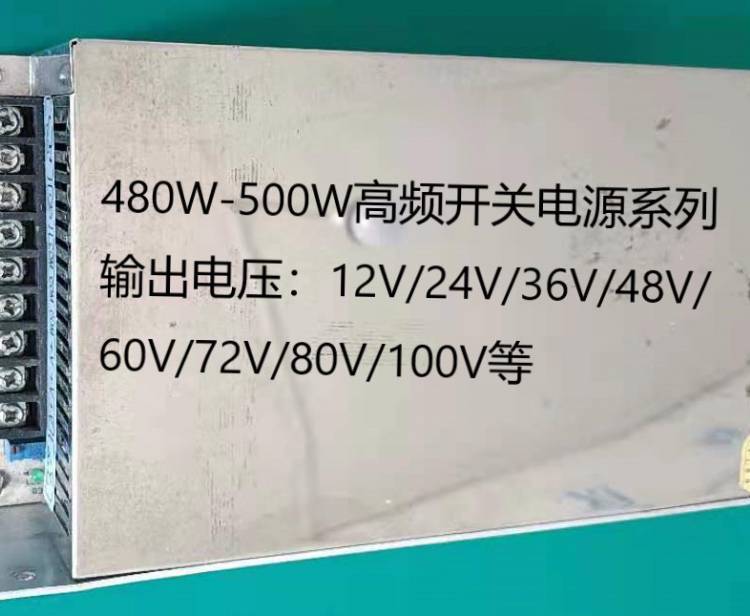

.jpg "利鑫電子HS-500-24高頻開關電源，500W,600W監控電源")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 利鑫電子 | ||
| 產品特性 | 自主研發 | ||
| 是否進口 | 否 | ||
| 產地 | 寧波 | ||
| 輸入電壓 | 220 | ||
| 輸出功率 | 500 | ||
| 調制方式 | 脈沖寬度調制(PWM)式 | ||
| 晶體管連接方式 | 半橋式 | ||
| 輸出電壓 | 24 | ||
| 工作效率 | 85 | ||
| 輸出紋波噪音 | 150mVp-p | ||
| 輸出電壓精度 | ±1.0 | ||
| 電壓調整率 | 3 | ||
| 負載調整率 | 3 | ||
| 輸出電流 | 20.83A | ||
| 工作頻率 | 50 | ||
| 工作溫度 | 0-40 | ||
| 外形尺寸 | 241*124*65 | ||
| 電源相數 | 單相 | ||
| 輸入電壓范圍 | 110/220 | ||
| 數量 | 1 | ||
| 封裝 | 鋁殼 | ||
| 批號 | 004 | ||
| 可售賣地 | 全國 | ||
| 類型 | AC/DC電源 | ||
| 型號 | HS-500-24 | ||
| 寧波利鑫電子科技有限公司 | ||||||
| 型號 | HS-500-12 | HS-500-15 | HS-500-24 | HS-500-36 | HS-500-48 | |
| 輸出 | 直流電壓 | 12V | 15V | 24V | 36V | 48V |
| 額定電流 | 41.6A | 33.3A | 20.83A | 13.8A | 10.41A | |
| 電流范圍 | 0~41.6A | 0~33.3A | 0~20.83A | 0~13.8A | 0~10.41A | |
| 額定功率 | 500W | 500W | 500W | 500W | 500W | |
| 紋波與噪聲 | 150mVp-p | 150mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | |
| 電壓調整范圍 | 10.2~13.8V | 13.5~18V | 21.6~28.8V | 32.4~39.6V | 43.2~52.8V | |
| 電壓精度 | ±1.5 | ±1.0 | ±1.0 | ±1.0 | ±1.0 | |
| 線性調整率 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | |
| 負載調整率 | ±1.0 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | |
| 啟動，上升時間 | 1300ms，50ms/230VAC?????? 1300ms,50ms/115VAC (滿載時） | |||||
| 保持時間 | 16ms/230VAC????????? 12ms/115VAC (滿載時） | |||||
| 輸入 | 電壓范圍 | 90~132VAC/180~264VAC ? (通過開關選擇）???????? 240~370VDC? (開關開啟230VAC) | ||||
| 頻率范圍 | 47~63Hz | |||||
| 效率 | 85 | 86 | 88 | 88.5 | 89 | |
| 交流電流 | 6.8A/115VAC??????? 3.4A/230VAC | |||||
| 浪涌電流 | 冷啟動60A/115VAC?????? 60A/230VAC | |||||
| 漏電流 | 2mA/240VAC | |||||
| 保護 | 過負載 | 額定輸出功率的110~140 | ||||
| 保護模式：打嗝模式，異常條件移除后可自動恢復 | ||||||
| 過電壓 | 13.8~16.2V | 18~21V | 28.8~33.6V | 41.4~46.8V | 55.2~64.8V | |
| 保護模式：打嗝模式，異常條件移除后可自動恢復 | ||||||
| 過溫度 | 打嗝模式，異常條件移除后可自動恢復 | |||||
| 功能 | 風扇開/關控制 | RTH3≧50°C風扇開啟，≦40°C風扇關斷 | ||||
| 環境 | 工作溫度 | -25~ 70°C（請參考“減額曲線”） | ||||
| 工作濕度 | 20~90 RH,無冷凝 | |||||
| 儲存溫度，濕度 | -40~ 85°C,10~95 RH | |||||
| 溫度系數 | ±0.03°C(0~50°C) | |||||
| 耐振動 | 10~500Hz,5G 10分鐘/周期,X、Y、Z各60分鐘 | |||||
| 安規 | 耐壓 | I/P-O/P:3KVAC???? I/P-FG:2KVAC???? O/P-0.5KVAC | ||||
| 絕緣阻抗 | I/P-O/P,I/P-FG,O/P-FG:100M ? Ohms/500VDC/25°C/70 RH | |||||
| 其它 | MTBF | ≥327.9K hrs.???? MIL-HDBK-217F(50°C) | ||||
| 尺寸 | 115*215 | |||||
| 包裝 | 紙盒包裝 | |||||
| 備注 | 主要用途 ? ? 工業自動化控制，監控安防設備，LED照明設備，科研設備，工控設備，電力設備，儀器儀表，液晶顯示器，電腦機箱電源，醫療設備等等 ? ? | |||||
?
