| 產品參數 | |||
|---|---|---|---|
| 品牌 | 寧波利鑫電子 | ||
| 準確度 | 0.1 | ||
| 測量范圍 | 0-3800.0mV | ||
| 加工定制 | 是 | ||
| 顯示方式 | 液晶屏 | ||
| 產品特性 | 自主研發 | ||
| 是否進口 | 否 | ||
| 產地 | 寧波 | ||
| 準確度等級 | ±（0.5±2個字） | ||
| 外形尺寸 | 400*500*150 | ||
| 測試電流 | 0-100.00A連續可調 | ||
| 開路電壓 | 0-32V.00連續可調 | ||
| 輸入電壓 | AC220V | ||
| 數量 | 1 | ||
| 封裝 | 噴塑機箱 | ||
| 批號 | 0022 | ||
| 可售賣地 | 全國 | ||
| 類型 | 數字式電位差計 | ||
| 型號 | DZ-10030 | ||

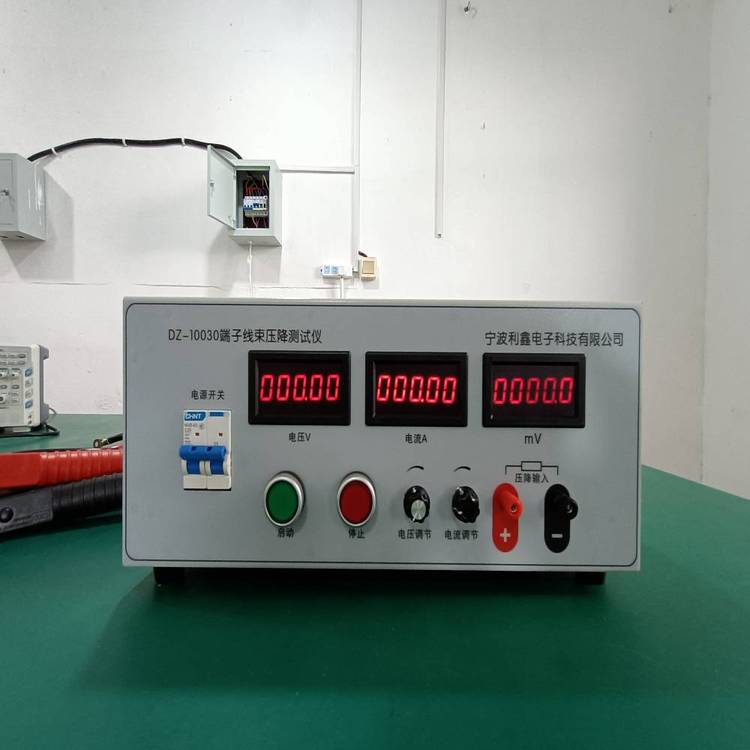

寧波利鑫電子科技有限公司DZ-10030端子線束壓降測試儀
DZ-10030，端子線束壓降測試儀又稱為電壓或電位差，表示為U，單位伏特（V），是描述電場力移動電荷做功本領的物理量。
電壓降落簡稱電壓。兩點之間的電壓是指單位正電荷在電源的作用下經過這兩點時所做的功。電壓的單位和電動勢一樣是伏特（簡稱伏，用英文字母V表示）兩點之間電壓降的計算公式：U=W/q式中，W——電場力移動電荷所做的功，q——被電場力移動的正電荷，電壓降的參考方向用“ "“-"極性或雙下標表示。電壓的實際方向規定為電場力移動正電荷做功的方向，由高電位端（“ "極性）指向低電位端（“-"極性），即電位降低的方向。
電壓降同時也可以叫電位差。當某一點電位為零時，則電路中任一點對該參考點的電壓即為該點的電位（U）。兩任一點之間的電位差同時也是兩點間的電壓降。
而電壓降是指電流通過阻抗負載時的電位降的大小。當電路中存在電流時，在電路的不同位置，每個點的電位沿著電流的方向減小，并且電壓降是導體兩端電位減小的程度。
常說的“電壓"，嚴格說應該稱“電位差"，表示電路中兩點電位的差異。但電流經過阻抗負載時，電位會降低，簡稱“電壓降"。
.jpg)
一、DZ-10030，端子線束電壓降測試儀概述：本系統采用高精度可調恒流源輸出檢測連接器件的電壓降，根據歐姆定律可計算出接觸電阻，接觸電阻的大小是車用電線束連接器和接插件在強電流電路和弱電流電路下電性能好壞的評定指標；在恒定電流狀態下，通過測試導線壓接端子接觸區域的電壓降，還可以獲得接觸電阻數據；實際樣品在接入回路通過的電流模擬環境試驗測試的汽車用連接器進行電壓降測試，在電流（A）和線束端子數據一致的情況下壓降數據大小直接看出原材料質量性能的差異。適用于科研院所、企業研發、進料檢驗和質量中心等技術部門提供更加精準和可靠的數據保證.
二、高精度端子線束壓降測試儀原理：把壓接好端子接在儀器輸出回路中通過實際和最小電流、電壓和時間，來檢測電線束連接器電壓降、接觸電阻和溫升變化關系，是汽車用連接器的主要電氣性能指標，它直接影響汽車各電氣設備的信號傳輸?shù)陌踩煽啃院头€(wěn)定性，壓降大接觸電阻就大是汽車用插接器工作時產生溫升的主要原因。降低接觸電阻可有效控制溫升，從而提高連接器壽命和性能.
?? ?儀器特點：精度非常高，全部采用4位半的數碼管或者液晶屏顯示(000.00V/000.00A/0000.0mV/000.00mV)精度越高儀器電路越復雜，使用的元器件質量、可靠性越高，所以本儀器全部采用進口電位器、進口原裝IGBT功率管，進口控制芯片，高導磁率非晶納米變壓器、高頻多股麥拉線，儀器工作效率>92。
三、適用范圍：廣泛用于電線束、連接器件、開關觸點、繼電器、汽車開關和不可重接插頭插銷與連接插頭引出線等類似接線口的電壓降等相關產品之接觸電阻、溫升、電壓降或負載測量，同時也適用于具有類似特性產品使用；與國際上通用之測量方式相通.
四、滿足標準：滿足國標及歐美國家標準要求和測試規范：QC/T730;ISO6722：2002GB/T2951;GB/T3048；QC/T29106;QC/T413;QC/T413-2002；SAE/USCAR382009.
五、功能概述：本系統采用集成電路及高精度AD轉換芯片和高精度可調恒流源輸出更加穩定。
六、技術參數
測量項目技術規格:
1.輸入電壓?jiǎn)蜗?20V±15PHz
2.測電流試A0-40-60-100-200-300-600-1000A等電流連續線性可調
電流表顯示精度0.01/0.1(A)
3.測試電壓V開路0-32.00(V)連續線性可調
電壓表顯示精度0.01/0.1(V)
4.電壓降范圍mV0-3000mV/0-4000mV
精度：±（0.5±2個字）
電流表顯示精度0.01/0.1，對接插件及電線束類產品的測試要求，也適用于具有類似特性之產品壓降的檢測，數顯示電壓表，數顯V電流表，數顯mV表。選購：0.2級標準分流器校準.
公司還有別的儀器產品，回路電阻測試儀，振實密度測試計，數字電源，可調電源，大功率可調開關電源，線性電源，恒功率編程電源，脈沖電源，焊接切割設備。
本公司所售儀器非人為損壞質保一年，終身維護。
