| 產品參數 | |||
|---|---|---|---|

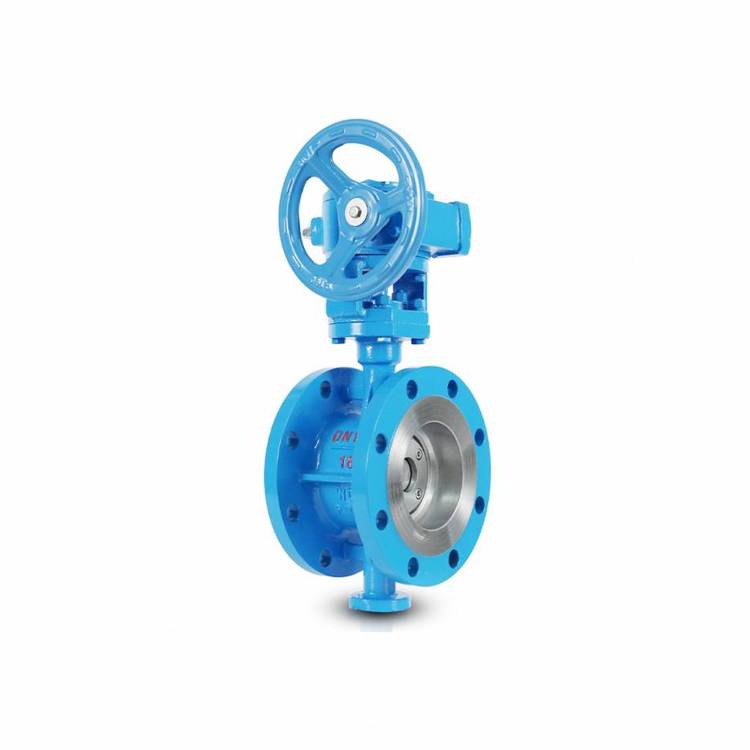

| D342X-0.6～1.6C/P/R、蝸輪法蘭雙偏心蝶閥、橡膠密閉軟密封法蘭蝶閥 品牌 | 梅隆閥門 | ||
| 產品特性 | 單偏心蝶閥 | ||
| 結構形式 | 偏置板式 | ||
| 3C閥門類別 | 工業 | ||
| 加工定制 | 否 | ||
| 連接形式 | 法蘭 | ||
| 適用介質 | 水 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 標準 | ***（GB）、美標（ANSI、ASME）、日標（JIS）、德標（DIN） | ||
| 流動方向 | 單向 | ||
| 驅動方式 | 手動、蝸輪、氣動、液控、電動等 | ||
| 零部件及配件 | 定位器 | ||
| 類型(通道位置) | 二通式 | ||
| 口徑 | D342X-0.6C/P/R | ||
| 公稱通徑 | DN40-3000 | ||
| 安裝尺寸 | D342X-1.0C/P/R | ||
| 規格 | D342X-1.6C/P/R | ||
| D342X-0.6 | D342X-1.0 | ||
| D342X-1.6 | 法蘭蝶閥 | ||
| 軟密封蝶閥 | 雙偏心蝶閥 | ||
| 橡膠蝶閥 | Butterfly Valve | ||
| 單偏心蝶閥 | Control valve | ||
| 可售賣地 | 全國 | ||
| 用途 | 調節 | ||
| 材質 | 鑄鋼、不銹鋼 | ||
| 型號 | D342X-0.6C/P/R、D342X-1.0C/P/R、D342X-1.6C/P/R | ||
法蘭雙偏心蝶閥
| D342X-0.6C/P/R | D342X-1.0C/P/R | D342X-1.6C/P/R |
| D642X-0.6C/P/R | D642X-1.0C/P/R | D642X-1.6C/P/R |
| D742X-0.6C/P/R | D742X-1.0C/P/R | D742X-1.6C/P/R |
| D942X-0.6C/P/R | D942X-1.0C/P/R | D942X-1.6C/P/R |
| D342F-0.6C/P/R | D342F-1.0C/P/R | D342F-1.6C/P/R |
| D642F-0.6C/P/R | D642F-1.0C/P/R | D642F-1.6C/P/R |
| D742F-0.6C/P/R | D742F-1.0C/P/R | D742F-1.6C/P/R |
| D942F-0.6C/P/R | D942F-1.0C/P/R | D942F-1.6C/P/R |
技術性參數：
規格：DN40-1000(mm)????DN40-2000(mm)????DN40-3000(mm)
公稱壓力：1.6Mpa?????????1.0Mpa????????????0.6Mpa????
強度試驗：2.4Mpa?????????1.5Mpa????????????0.9Mpa
密封試驗：1.76Mpa????????1.1Mpa????????????0.66Mpa
介質溫度：密封材料為橡膠（-40℃至120℃）、密封材料為聚四氟乙烯（-40℃至200℃）
適用介質：淡水、污水、海水、食品、蒸氣、壓縮空氣、各種油品、非腐蝕性氣體、液體
驅動方式：手動（手柄式、手輪蝸桿式）、電動、氣動
口徑：NPS2～NPS48、DN50～DN3000
壓力：Class150、PN6～PN40
材質：碳鋼、不銹鋼、合金鋼、雙相鋼
驅動：手動、蝸輪蝸桿傳動、電動、氣動
應用：石油，化工，天然氣，石化，煤化工等行業
蝶閥產品簡介? ??
蝶閥適用于DN50～DN2000、PN6～PN40的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì) 不同的材質，蝶閥可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。蝶閥的驅動方式為手動、蝸輪傳動、氣動或電動。蝶閥一般采用法蘭連接，也可采用對焊連接。在管道兩端焊上蝶閥 法蘭（法蘭公稱壓力等級和蝶閥公稱壓力等級要一樣），然后用螺栓從蝶閥的4個耳朵孔穿過，固定在法蘭上，兩邊用螺栓固定。這種蝶閥就是對夾式蝶閥。? ??
適用場合? ??
由于蝶閥閥板的運動帶有擦拭性，故大多數蝶閥可用于帶懸浮固體顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀的介質。? ??
蝶閥的結構長度和總體高度較小，開啟和關閉速度快，在完全開啟時，具有較小的流體阻力，當開啟到大約15°至70°之間時，又能進行靈敏的流量控制，蝶閥的結構原理較適合于制作大口徑閥門。
在下列工況條件下， 蝶閥：? ??
①要求節流、調節控制流量；? ??
②泥漿介質及含固體顆粒介質；? ??
③要求閥門結構長度短的場合；? ??
④要求啟閉速度快的場合；? ??
⑤壓差較小的場合。? ??
在雙位調節、縮口的通道、低噪聲、有氣穴和氣化現象，向大氣少量滲漏，有磨蝕性介質時，可以 蝶閥。在特殊工況條件下節流調節或要求密封嚴格，或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時，需使用特殊設計金屬密封帶調節裝置的三偏心或雙偏心的 蝶閥。? ??
根據客戶需求，我們還可以生產凸耳對夾連接/對焊連接三偏心多層次金屬硬密封蝶閥、雙偏心彈性金屬密封蝶閥、雙偏心四氟密封蝶閥、通風蝶閥、伸縮器、配套法蘭等。? ??
蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為軟密封蝶閥和硬密封蝶閥兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。? ??
在安裝時，閥瓣要停在關閉的位置上。開啟位置應按蝶板的旋轉角度來確定。帶有旁通閥的蝶閥，開啟前應先打開旁通閥。蝶閥產品特點? ??
蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截?cái)?、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。? ??
蝶板的流線形設計，使流體阻力損失小，可謂是一種節能型產品。? ??
閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
蝶閥標準規范?
設計制造標準：API 609、GB/T 12238、JB/T 8527?
結構長度標準：ASME B 16.10、GB/T 12221?
連接法蘭標準：ASME B 16.5、GB、JB、HG、SH、BS、DIN、JIS等?
試驗檢驗標準：API 598、GB/T 13927、GB/T 26480、JB/T9092、ISO 5208
