| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 產品特性 | 穩定 | ||
| 是否進口 | 否 | ||
| 產地 | 陜西 西安 | ||
| 加工定制 | 是 | ||
| 尺寸 | 115*74*60 | ||
| 測量精度 | 99.99 | ||
| 電源電壓 | 9-24VDC | ||
| 規格 | 115×74×60mm(L*W*H) | ||
| 適用設備 | PC、觸摸屏、工控機、PLC等 | ||
| 波特率 | 9600/19200bps | ||
| 兼容協議 | Modbus RTU、自由協議 | ||
| 無線傳輸距離 | 6KM | ||
| 序列號 | 220113-1 | ||
| 可售賣地 | 全國 | ||
| 用途 | 電腦控制遠端電磁閥開關啟停 | ||
| 型號 | S00110-DTD433M系列 | ||
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
中短距離無線監控方案
項目背景
某華北水泥廠，中控制室的PC機，通過上位機軟件無線檢測2000米以外，現場90個電磁閥的運行狀態，并且無線控制每一臺電磁閥的啟停。從而節省人力物力。
解決方案
電磁閥端：現場無線采集控制終端采用西安達泰電子DTD433HC_44模塊，該模塊提供4路無源開關量信號輸入，同時提供4路無源開關量信號輸出。既可以采集運行狀態，也可以控制電磁閥啟停。
PC端：PC端采用西安達泰電子DTD433MC_S4無線數據終端模塊，該模塊提供RS232/RS485/USB通訊接口，可以方便和電腦進行串口數據通訊。
數據顯示存儲：PC端可以運行組態軟件，或者根據標準的Modbus Rtu通訊協議編寫軟件。

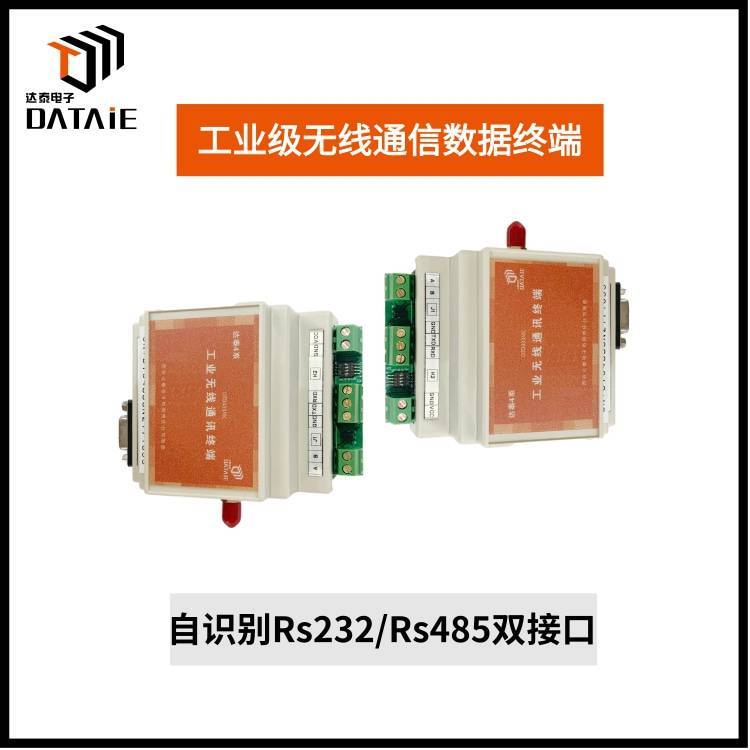

硬件產品示意圖
?
工作流程
MODBUS串行鏈路協議是一個主-從協議。DTD433MC_S4無線MODBUS通信也就是RS485總線網絡所采用的“輪詢”方式。這種方式首先需要設1個主機（主節點、主站）,主機型號為DTD433MC_S4，其余為從機（子節點、子站），從機型號為DTD433HC_44，所有從機都有一個的地址。從機在沒有收到來自主機的請求時，不會發送數據。從機之間不會互相通信。
.jpg)
