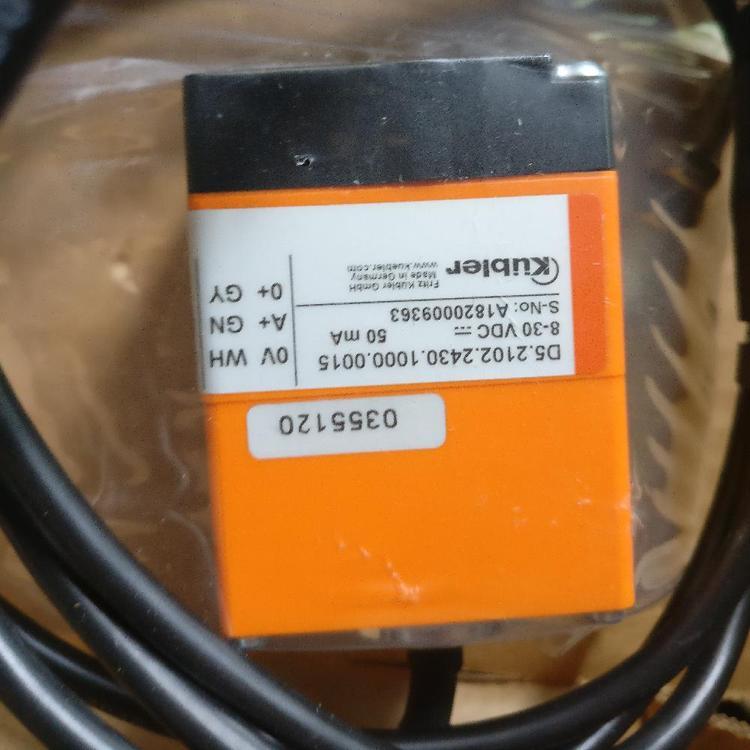

.jpg "庫伯勒8.M3663R.1524.G222編碼器8.F3668.4323.2122")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 庫伯勒 | ||
| 產地 | 德國 | ||
| 是否進口 | 原裝進口 | ||
| 訂貨號 | 8.F3668.4323.2122 | ||
| 外型尺寸 | 根據產品不定 | ||
| 適用范圍 | 鋼鐵、造紙、能源、風電、冶金、機械制造等自動化行業 | ||
| 品牌中文名 | 庫伯勒 | ||
| 工作原理 | 增量式 | ||
| 功耗 | 100mA | ||
| 供電電壓 | 5-30VDC | ||
| 可售賣地 | 全國 | ||
| 類型 | 旋轉編碼器 | ||
| 型號 | 8.M3663R.1524.G222 | ||
庫伯勒8.M3663R.1524.G222編碼器8.F3668.4323.2122
型號 | 8.F5858.54AN.A222 | 8.F5888.542E.2122 | 8.F5883M.562E.G323 |
特點 | ■?工業應用的小型編碼器 ■?低功耗 ■?抗干擾能力強 ■?電纜長度可達?100m ■?適宜于高脈沖頻率 ■?防護等級高 ■?可用于?CNC?機器、裝卸系統、電機、醫療技術、紡織機械等應用場合 | ■?高脈沖數小型工業編碼器 ■?操作安全性高 ■?可用于?CNC?軸，機床，機器人，專用機械，高速卷繞機等應用場合 | ■?通用工業編碼器 ■?脈沖高達?10?000ppr ■?防護等級可達?IP67 ■?工作溫度可達?100℃ ■?適宜高沖擊負載 ■?可用于機床、CNC?軸、包裝機械、電機、驅動器、注塑機、鋸床、紡織機械等應用場合 |
脈沖數 | 5?~?1500 | 5?~?3600 | 1?~?10000 |
技術數據 - 機械 | ? | ? | ? |
法蘭 | S= 同步法蘭 R= 引導法蘭 | S= 同步法蘭 R= 引導法蘭 | S= 同步法蘭，K= 引導法蘭， Q= 方形法蘭，M= 同步夾緊法蘭 |
軸徑 | 5mm | 6/6.35mm | 6/6.35/7/10/9.52/12mm |
絕對最大軸載，徑向?/?軸向 | 10/5N | 10/5N | ?12mm?—?80/60N ?7?~?10mm?—?60/40N ?6mm/6.35mm?—?40/20N |
絕對最高轉速 | 10000min-1 | 10000min-1 | 10000min-1 |
轉矩 | ≤ 0.2?Ncm | ≤ 0.3?Ncm | ≤ 0.5?Ncm |
防護等級，外殼?/?軸承 | IP 64/64 | IP 64/64 | IP 65/64，IP 67/67 |
總體設計 | 符合 DIN VDE 0160，防護等級?III | 符合 DIN VDE 0160，防護等級?III | 符合 DIN VDE 0160，防護等級?III |
工作溫度 | -10℃?~? 70℃ | -10℃?~? 70℃ | RI?58-0:?-10℃?~? 70℃ RI?58-T:?-25℃?~? 100℃ |
電氣連接 | 電纜，軸向?/?徑向 | 電纜或接頭，軸向?/?徑向 | 電纜或接頭，軸向?/?徑向 |
尺寸 | ?30mm | ?36mm | ?58mm，方形法蘭 =63.5mm/80mm |
重量 | 約 60g | 約 80g | 約 300g |
技術數據-電氣 | ? | ? | ? |
輸出 | RS 422/ 推挽 | RS 422/ 推挽 | RS?422/?推挽?/?推挽互補 |
電源電壓 (SELV) | 直流 5V/ 直流 10V ~ 30V | 直流 5V/ 直流 10V ~ 30V | 直流 5V/ 直流 10V ~ 30V |
最大空載電流 | 40mA（直流?5V），30mA（直流 24V），60mA（直流?10V） | 40mA（直流?5V），30mA（直流 24V），60mA（直流?10V） | 30mA（直流?5V），40mA（直流 24V），60mA（直流?10V） |
最大脈沖頻率 | 300kHz(RS?422) 200kHz（推挽） | 300kHz(RS?422) 200kHz（推挽） | 300kHz(RS?422) 200kHz（推挽） |
輸出負載 | RS 422 ：±30mA 推挽，帶短路保護 ：30mA（直流?10V ~?30V） | RS 422 ：±30mA 推挽，帶短路保護 ：30mA（直流?10V ~?30V） | RS 422 ：±30mA 推挽，帶短路保護 ：30mA（直流?10V ~?30V） |
報警輸出 | NPN- 集電極開路 5mA | NPN- 集電極開路 5mA | NPN- 集電極開路 5mA |
脈沖形狀 | 方波 | 方波 | 方波 |
脈沖占空比 | 1:1 | 1:1 | 1:1 |
光學旋轉編碼器的關鍵部分是一個安裝于編碼器傳動軸 B 上的編碼盤 A 。這種碼盤用透明的塑料做成，上面分為透明的同心圖案以及不透明區域。從LED C發出的紅外光線穿過編碼盤，投射到光接收器陣列。當傳動軸轉動時，將有獨有的一組光接受器被光照亮或被盤上的圖案遮擋住光線。對于多圈型編碼器，還帶有另外一組編碼盤，被安裝于傳動鏈中 D 。當主編碼器傳動軸旋轉時，這些編碼盤嚙合在一起轉動像是一個里程表的表盤。每個編碼盤的轉動位置是光控的，輸出的是編碼器傳動軸的凈轉數數值。
功能性
kubler（庫伯勒）的8.5863.1226.G323光學絕/對旋轉編碼器采用高度集成的光學-專用集成電路，每轉分辨率可高達? 16? 位（65，536 步）。多圈型編碼器的量程可由機械嚙合編碼盤擴展至? ?16，384（214）轉之多。
