| 產品參數 | |||
|---|---|---|---|
| 品牌 | baumer | ||
| 產地 | 德國 | ||
| 功耗(無負載) | 90mA | ||
| 安裝方式 | 支架或者聯軸器固定安裝 | ||
| 讀出方式 | 接觸式 | ||
| 工作原理 | 增量式 | ||
| 供電電壓 | 9-26VDC | ||
| 工作溫度 | 100°C | ||
| 可售賣地 | 全國 | ||
| 類型 | 工業編碼器 | ||
| 型號 | GI331.A704129 | ||

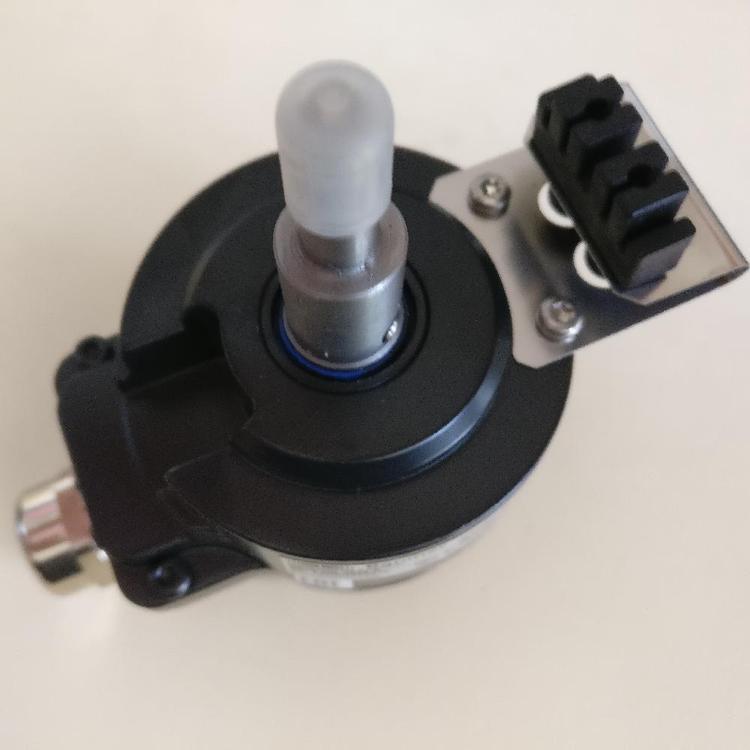

德國baumer編碼器GI331.A704129編碼器無錫供應商
軸材料 | 不銹鋼 303（鈍化） | |
孔徑 孔徑向跳動啟動轉矩 | 3/8"，10mm，12mm，1/2"、5/8"、3/4"。提供絕緣的軸套中點處?0.0005TIR 最大 6.5 | |
軸承 | 61805-2RZ | |
軸承使用壽命 | 額定軸載荷下?5?x?108?轉，額定軸載荷?10?狀態下，5 | |
? | 1011?轉。（參閱制造商說明書） | |
機殼和外罩 | 硬質陽極氧化鋁。 | |
? | 同時具有無電鍍的鎳涂飾和不銹鋼。提供彈簧片 | |
碼盤材料 | 金屬或聚酯薄膜 | |
重量 工作溫度 | 20 盎司，標準 -40?~?100℃ | |
工作溫度 ATEX | -40?~?80℃ | |
儲存溫度 | -40?~?100℃ | |
沖擊 | 50G，持續 11 毫秒 | |
振動 | 20G，5 ~ 2000Hz | |
濕度 | 100 | |
防護等級 | IP67 | |
編碼方式 | 增量式 |
分辨率 | 1 至 3600 PPR（脈沖?/?轉） |
格式 | 兩通道正交方波 (AB)，帶可選零位信號 Z 和互補輸出 |
相位檢測正交相位 | 從編碼器軸夾緊端方向看，A 超前 B，編碼器逆時針旋轉分辨率≤ 625PPR，90o±15o?電氣 分辨率 > 625PPR，90o±30o?電氣 |
對稱性 | 分辨率≤ 1024：180°±18°?電氣分辨率 > 1024：180°±25°?電氣 |
波形 | 方波上升沿和下降沿小于 1μs，負載電容 1000pf |
輸入功率 | 5 ~ 26VDC。最大 50 mA， 不包括輸出載荷。ATEX： |
? | 5VDC，7?~?26VDC |
輸出 | 2N2222。ET7272、ET7273 |
頻率響應 | 125kHz |
終端?6、7或?10針?MS?連接器；5或8針?M12?連接器；電纜輸出帶密封圈 | |
堡盟部分產品系列：
增量式重載編碼器
出色的可靠性和超長的使用壽命——源自霍伯納柏林
久經考驗的重載設計和兩端式軸承設計
精確的轉速信號用于優化過程控制，提高控制性能
防止發生故障，大幅降低高昂的停機成本
作為全球知名企業，堡盟60多年的豐富經驗必將使客戶受益匪淺
出色的耐用性和可靠性——源自霍伯納柏林的LongLife技術
久經考驗的堅固型重載設計和兩端式軸承
LongLife換向環配備銀軌，可始終確保低接觸電阻
經專門改造的電刷具有很長的使用壽命，且無需維護
非常適合極端天氣和惡劣的環境條件
出色的可靠性和超長的使用壽命——源自霍伯納柏林
久經考驗的堅固型重載設計和兩端式軸承
機械式超速開關、電子式和數字式轉速監測器
獨立運行設備或編碼器組合，編碼器可集成或用于控制柜安裝
超速值在出廠前已設定，用戶也可以通過PC軟件自行設置
