| 產品參數 | |||
|---|---|---|---|
| 品牌 | SIGLENT | ||
| 是否進口 | 否 | ||
| 通道數 | 2 | ||
| 帶寬 | 70 | ||
| 外形尺寸 | 276 mm * 168 mm * 68 mm | ||
| 重量 | 凈重1.75 kg，毛重3.5 kg | ||
| 可售賣地 | 全國 | ||
| 類型 | 數字示波器 | ||
| 型號 | SHS1072X手持示波表 | ||

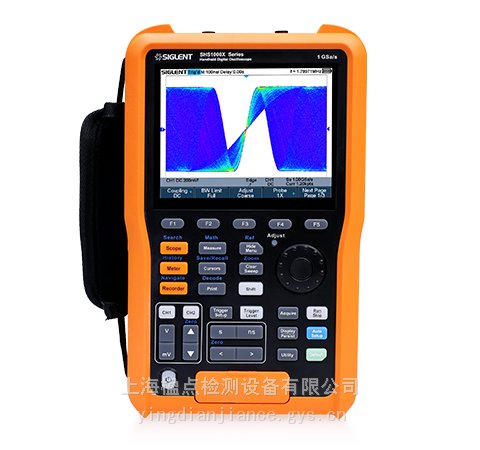

鼎陽(SIGLENT)SHS1072X手持示波表?帶寬70 MHz??通道數2
SHS1072X? ?70 MHz? ?2? ?1 GSa/s? ?12 Mpts? ?400,000 幀/秒 (Sequence 模式)? ?電壓、電流、電阻等 八種常見功能? ?長達22 小時
型號? ?帶寬? ?通道數? ?實時采樣率? ?存儲深度? ?波形刷新率? ?萬用表功能? ?記錄儀? ??
SHS1072X? ?70 MHz? ?2? ?1 GSa/s? ?12 Mpts? ?400,000 幀/秒 (Sequence 模式)? ?電壓、電流、電阻等 八種常見功能? ?長達22 小時? ??
SHS1102X? ?100 MHz? ?2? ?1 GSa/s? ?12 Mpts? ?400,000 幀/秒 (Sequence 模式)? ?電壓、電流、電阻等 八種常見功能? ?長達22 小時? ??
SHS1202X? ?200 MHz? ?2? ?1 GSa/s? ?12 Mpts? ?400,000 幀/秒 (Sequence 模式)? ?電壓、電流、電阻等 八種常見功能? ?長達22 小時? ??
SHS1000X系列手持示波表
隔離電壓等級 CAT II?1000 Vrms, CAT III?600 Vrms,
集示波器，萬用表，波形記錄儀，測量值記錄儀，協議分析，F(xiàn)FT頻譜分析儀于一體
帶寬70 MHz、100 MHz、200 MHz，存儲深度12 Mpts，采樣率1 GSa/s
SPO數字熒光技術，波形刷新率10 萬幀/秒（Sequence模式下可達40 萬幀/秒）
重量?jī)H為1.75 kg，標配便攜式單肩包，能輕松裝入多種探頭以及配件
基于硬件實現的真有效值萬用表
新款鋰電池，容量6900 mAh，續航時間達到4 小時
防塵防水級別達到IP51 級
全隔離設計，達到CAT III 測量類別
IEC61010-2-030定義了測量類別，對測量?jī)x器在工作電壓之外承受短時的瞬態過壓能力進行評級。SHS1000X可分別在CATII，CAT III 類別下分別進行1000 Vrms和600 Vrms的測試。
● CAT II：
用于測量通過標準插座直接連接到低壓裝置的電路，例如家用電器或者便攜使用工具。
● CAT III:
用于安裝在建筑物內的測量，例如接線盒、斷路器、配電板和與固定安裝在有永久連接的設備。
?
SHS1000X系列示波器的兩個通道間,示波器通道, 萬用表通道, USB接口間均隔離，即可以保護被測試設備安全，也能保護人員安全，數據安全。
?.jpg)
標配多種解碼功能
在汽車以及嵌入式行業中，串行協議總線是常常需要觀測的內容。SHS1000X標配了IIC,SPI,UART,CAN,LIN五種串行協議觸發及解碼。由于其采用了獨特的便攜式設計，并搭配電池供電，使得其更能滿足汽車、嵌入式行業要求在現場解碼的測試需求。
?
IP51級防塵防水
全新升級的堅固外殼，搭配良好的密封設計，使SHS1000X具備在多塵，潮濕等惡劣環境下正常工作的能力。手感清晰的實體按鍵以及大撥盤即使帶著手套，也能體會到滿滿的操作感。
??
基于硬件實現的真有效值萬用表
萬用表是現場測試中常用的儀表，SHS1000X系列集成了一個6000計數的萬用表，支持直流電壓電流、交流電壓電流、電阻、電容，二極管、通斷功能測量，并且能實現真有效值測量。大大提升了現場測試的效率。
?
規格參數
示波器部分
| SHS1072X | SHS1102X | SHS1202X | ||
| 帶寬 | 70 MHz | 100 MHz | 200 MHz | |
| 實時采樣率 | 單片1 GSa/s ADC芯片，通道交織時采樣率1 GSa/s，通道全部開啟時，每通道采樣率500 MSa/s | |||
| 通道數 | 2示波器通道，1萬用表接口 | |||
| 存儲深度 | 通道交織模式12 Mpts/CH，非交織模式6 Mpts/CH | |||
| 波形捕獲率 | 400,000 幀/秒 (Sequence 模式) | |||
| 觸發類型 | 邊沿（Edge）、斜率（Slope）、脈寬（Pulse b）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN） | |||
| 解碼類型（標配） | IIC， SPI， UART， CAN， LIN | |||
| 記錄儀 | 波形記錄儀，記錄采樣率25 kSa/s，最小采樣率1Sa/s | |||
| 測量值記錄儀，記錄間隔 10 分鐘，最小記錄間隔0.1 秒.最多可同時記錄4 組 | ||||
| 接口 | USB Host， USB Device | |||
| 安全輸入電壓（示波器） | BNC 信號端到保護地之間 CAT III 600 Vrms，CAT II 1000 Vrms BNC 接地端到保護地之間 CAT III 600 Vrms，CAT II 1000 Vrms BNC 信號端到BNC接地端之間 CAT III 300 Vrms | |||
| 安全輸入電壓（萬用表） | CAT III 600 Vrms， CAT II 1000 Vrms | |||
| 探頭 | PB925 | PB925 | PB925 | |
| 顯示屏 | 5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480 | |||
| 重量 | 凈重1.75 kg，毛重3.5 kg |
萬用表部分
| 分辨率 | 6000 Counts | |
| 直流電壓測量 | 60 mV 600?mV-600 V 1000V | ±1±15 digit ±1±5 digit ±1.5±5digit |
| 交流電壓測量 | 60 mV 600?mV-600 V 750V | ±1±15 digit ±1±5 digit ±1.5±5digit |
| 直流電流測量 | 60 mA-600 mA 6 A-10 A | ±4±10digit ±5±5 digit |
| 交流電流測量 | 60 mA-600 mA 6 A-10 A | ±4±10digit ±5±5 digit |
| 電容測量 | 40 nF 400 nF-400 μF | ±5±50 digit ±5±5 digit |
| 電阻測量 | 600 ?-6 M? 60 M? | ±1±5 digit ±4±5 digit |
| 導通 | 電阻 | |
| 二極管測試 | 0-2 V | |
一般特性
| 界面顯示 | 5.6 英寸 TFT-LCD 顯示屏，分辨率 640 * 480 |
| 供電方式 | 本機電池供電或外接直流適配器供電，內置可供電鋰電池：6900 mAh 電池供電約4 小時外置適配器：100-240 V 50/60 Hz輸入9 V、4 A輸出 |
| 機身尺寸 | 276 mm * 168 mm * 68 mm |
| 配件 | 無源探頭兩根、電源線、直流適配器、萬用表筆 |
