| 產品參數 | |||
|---|---|---|---|
| 品牌 | 楹點 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 測量范圍 | 0～10000mm（鋼中縱波） | ||
| 分辨率 | ≥32dB | ||
| 尺寸 | 246（長）X 156（寬）X 45（厚） | ||
| 重量 | 1.15Kg（含鋰電池） | ||
| 可售賣地 | 全國 | ||
| 類型 | 超聲波探傷儀 | ||
| 型號 | PXUT-330N | ||

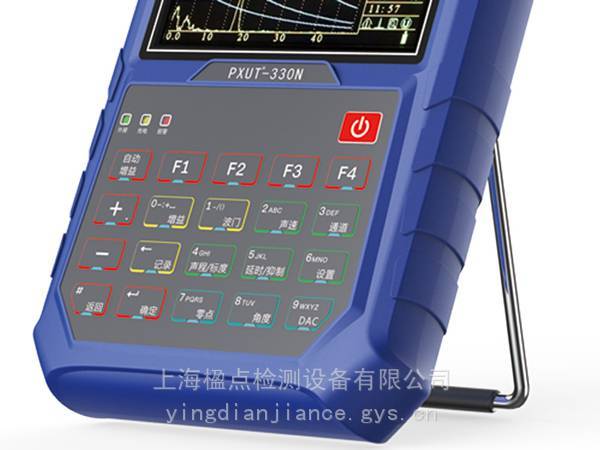

PXUT-330N數字超聲波探傷儀
帶范圍
0.4～20.0MHz
靈敏度余量
? ? ? ?≥65dB （200mm—Ф2平底孔，2.5PФ20）
探測范圍
0～10000mm（鋼中縱波）
采樣頻率
160MHz（實時采樣）
我公司專業從事數字超聲波探傷儀器和探傷系統的研制、生產和銷售。產品編號：PXUT-330N
所屬分類：數字超聲波探傷儀
PXUT-330N數字超聲波探傷儀，采用新型高亮度、高分辨率TFT顯示器，強光下無需遮光能清晰顯示，儀器造型優美、功能強勁、性能穩定、操作簡便，是一款性能優越的筆記本式超聲波探傷儀。
主要特點：
● 日歷時鐘，儀器自動記錄工作日期和時間。
● 20個獨立探傷通道(可擴展)，多種探傷工藝和標準自動生成，可自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● TFT真彩顯示器，屏幕亮度清晰，適應各種操作環境，多種顏色任意調節符合個性化的操作設計。
● 特有的按鍵背光設計，滿足不同檢測環境需求。
● 缺陷回波參數(距離、垂直、水平、波幅、dB或當量孔徑值)實時顯示;多次波探測缺陷的實際深度可直接顯示。
● DAC、AVG曲線自動生成，取樣點不受限制，并可進行補償與修正。DAC曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動;可實現指定回波的距離波幅補償。能顯示任意孔徑的AVG線。制作完DAC曲線儀器可自動讀取波幅dB值。
● 進波門和失波門讀數及報警，門位、門寬、門高任意可調。
● 4個快捷功能鍵可自由設置，便于操作與探傷。
● 特有的可輸入式增益、可輸入式聲程、可輸入式波門，使探傷既快捷又準確。
● 具有峰值記憶、回波包絡、門內報警、曲面修正、門內展寬、DAC門、深度補償、實心波形、波形凍結、焊縫圖示等功能;具有GB/T11345智能評定功能。
● 具有B掃描功能，直觀顯示工件缺陷形狀，實現檢測可追溯管理。完備的焊縫跟工件剖面顯示，使探測結果更直觀。
● 脈沖寬度、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的精確探傷。
● 可利用端點衍射波實現缺陷裂紋的自動測高。
● 具備探頭頻譜分析功能，探頭性能參數隨時監測。
● 數據處理能力強，可按日期、存儲編號和序號進行檢索和處理，高可靠數據保護，高速數據接口，快速實現報告打印。
● 實現SD卡存儲，實時連續記錄動態波形，采用國際標準USB接口，具有VGA接口可外接投影儀、顯示器，方便培訓和教學。
?
技術參數：
項目 | 指標 | 項目 | 指標 |
頻帶范圍 | 0.4～20.0MHz | 靈敏度余量 | ???????≥65dB （200mm—Ф2平底孔，2.5PФ20） |
探測范圍 | 0～10000mm（鋼中縱波） | 采樣頻率 | 160MHz（實時采樣） |
增益范圍 | 120dB0.1，1.0，2.0，6.0步進 | 衰減精度 | |
探頭方式 | 單晶，雙晶，穿透 | 工作溫度 | -20oC～50oC |
水平線性 | ≤0.1％ | 電 ???源 | 16V DC；220V AC高性能鋰電池 |
垂直線性 | ≤2％ | 工作時間 | ≥8小時(鋰電池供電)? |
動態范圍 | ≥40dB | 顯 ???示 | 5.7”TFT? LCD，640×480? |
分 辨 力 | ≥32dB | 外形尺寸mm | 246（長）X 156（寬）X 45（厚） |
聲程位移 | 0～9800mm（鋼中縱波） | 整機重量 | 1.15Kg（含鋰電池） |
如相關產品技術參數發生更改，恕不另行通知。
上海楹點檢測設備有限公司提供儀器維修，儀器租賃，產品帶檢，技術培訓，產品配件選型，儀器說明書.網站圖僅供參考，以實物圖為準，由于公司經營品牌產品太多，為了節約您的時間，價格貨期請直接聯系我們客服獲取產品信息。供應以下品牌：汕超、貝克休斯（原美國GE/德國KK）、奧林巴斯（EVIDENT/儀景通；Olympus NDT）、友聯，中科，信固CYGNUS、美國磁通（Magnaflux）、DAKOTA等。保護膜探頭：B1S B1S-EN B1S-O B2S（B2SISO）?B2S-EN B2S-O ?B2S-O-EN B4S ?B4S-EN B4S-O B4S-O-EN B5S MB2S ?MB2S-EN MB2S-O MB4S MB4S-EN MB4S-O MB5S MB5S-O??SEB2S SEB4S MSEB2S MSEB4S；雙晶探頭：SEB1 SEB1-EN SEB2 SEB2-EN SEB2-0° SEB2-EN-0°SEB4 SEB4-EN SEB4-0° SEB4-EN-0°MSEB2 MSEB2-EN ?MSEB4 MSEB4-EN MSEB4-0°MSEB5 SEB2KF5 SEB4KF8 SEB4KF8-EN SEB5KF3 SEB10KF3 SEB10KF3-EN??線纜：MPKL2??MPKLL2??PKLL2??SEKG2??MPKM2??KBA533
