| 產品參數 | |||
|---|---|---|---|
| 品牌 | 楹點 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 尺寸 | 278（寬）×205（高）×75（厚）mm | ||
| 重量 | 2.57 kg（含電池） | ||
| 可售賣地 | 全國 | ||
| 類型 | 超聲波探傷儀 | ||
| 型號 | |||

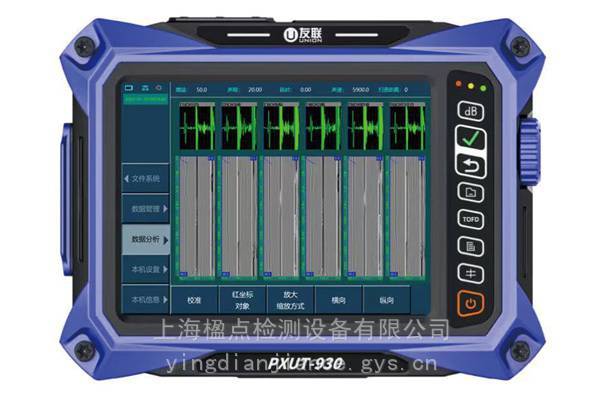

PXUT-930 TOFD超聲檢測儀
儀器任意通道均可兼容常規UT功能，輕松實現TOFD PE組合檢測；?
工業級8.4寸1024*768高清電容觸摸屏，適應各種操作環境；?
儀器內置Wifi及GPS模塊，輕松實現檢測數據“云上傳”和探傷工藝“云下載”，方便4G輸出?；
高達4K的采樣深度，確保圖譜細膩清晰；?
產品編號：001-PXUT-930
所屬分類：TOFD超聲檢測儀
主要特點：
儀器支持6組TOFD同時掃查，滿足400mm大厚度焊縫檢測需求；?
儀器任意通道均可兼容常規UT功能，輕松實現TOFD PE組合檢測；?
工業級8.4寸1024*768高清電容觸摸屏，適應各種操作環境；?
儀器內置Wifi及GPS模塊，輕松實現檢測數據“云上傳”和探傷工藝“云下載”，方便4G輸出?；
高達4K的采樣深度，確保圖譜細膩清晰；?
具備A掃、B掃、D掃、TOFD成像，支持PE掃查功能；?? ??
儀器支持高達30檔數字濾波器，覆蓋0.3MHz-40MHz超寬頻帶，精確匹配各類型探頭，保證各種應用場景下的檢測效果；?? ??
功能齊全的UniViewer 軟件包，具有圖像增強，直通波處理，信號降噪，合成孔徑聚焦，三維缺陷定位等功能；?
內置64GB固態硬盤，超大數據存儲空間及網絡文件傳輸功能；?? ??
?USB、LAN、HDMI接口，數據、圖像傳輸更便捷；?
具備探頭頻譜分析功能，探頭性能參數隨時監測；
具備零偏、前沿等參數自動鎖定計算功能，無需檢驗人員手動鎖定計算，儀器在機可自動鎖定計算零偏、前沿等參數，并可直接存儲調用。
.jpg)
技術參數：
通道數 | 12通道，可實現6對TOFD同時掃查? |
脈沖類型 | 負方波脈沖（脈沖寬度可調） |
脈沖前沿 | |
發射電壓 | 50V～350V多檔可調 |
增益范圍 | 0～120dB |
脈沖寬度 | 30～1200ns連續可調? |
重復頻率 | 每通道范圍100～1000Hz可調 |
檢波方式 | 硬件檢波 |
采樣頻率 | 200MHz/10bits? |
頻帶寬度(-6dB) | 0.3MHz～40MHz |
濾波器 | 30檔可選 |
波形顯示方式 | 射頻波、全波、正半波、負半波，F(xiàn)FT頻譜 |
采樣深度 | TOFD各通道支持4096點（原始數據全記錄） |
聲速范圍 | 300～10000m/s |
聲程范圍 | 0～9000μs? |
延時范圍 | 0～9000μs? |
觸發方式 | 編碼器觸發（分辨率0.1mm） |
等效輸入噪聲 | 40×10-9V/√Hz |
衰減精度 | |
發射脈沖后盲區 | |
掃查長度 | 單次掃查長度可調，連續掃查長度不小于1500mm |
工作模式 | 單通道/多通道脈沖反射法檢測 |
在線數據分析 | 多通道A掃波形同時回放 |
離線數據分析 | 多通道A掃波形同時回放 |
數據報告 | 可根據NB/T47013.10標準報告格式生成檢測報告 |
內存 | 64 GB |
接口 | LAN、HDMI、USB3.0 |
顯示 | 8.4″1024×768電容觸摸屏? |
控制 | 觸摸屏、前面板鍵盤、多功能旋鈕 |
電源 | 15V鋰離子電池組，工作時間≥8小時，外接19V適配器? |
外形尺寸 | 278（寬）×205（高）×75（厚）mm |
重量 | 2.57 kg（含電池） |
如相關產品技術參數發生更改，恕不另行通知。
