| 產品參數 | |||
|---|---|---|---|
| 品牌 | 楹點 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 可售賣地 | 全國 | ||
| 型號 | |||

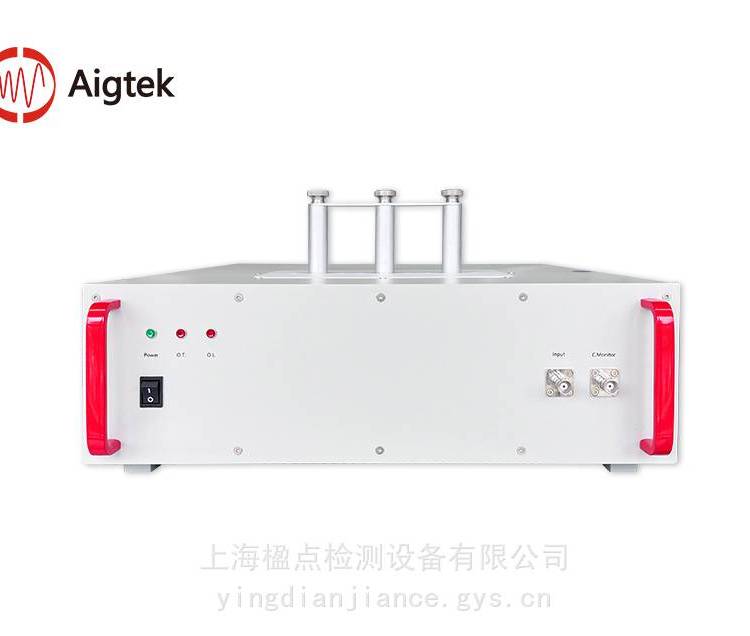

ATS-M1010C寬帶互感器驅動電流源
頻率：DC-10MHz
電流：10Arms@1MHz
電流監測：0.625V/A
靈敏度：0.072V/A
輸入電阻：50Ω
應用：電流傳感器測試、霍爾電流傳感器測試、響應時間測試、頻響測試、電池?zé)峁芾?、電池加?/p>
ATS-M1010C寬帶互感器驅動電流源簡介
ATS-M1010C是一款專用于電流互感器測試的高帶寬驅動電流源，采用高線性驅動放大電路，輸出信號失真 度??；可與主流的信號發生器配套使用，實現高帶寬電流輸出,輸出電流 10Arms。寬范圍供電電源， 可兼容全球不同地區的電源標準要求。
輸入Input
輸入接口為SMA 射頻連接器，輸入信號2.828Vp-p/1Vrms。
輸出Output
使用專用輸出結構件，保證高頻下的低阻抗
ATS-M1010C寬帶互感器驅動電流源的應用
貫穿式電流互感器測試
支柱式電流互感器測試
母線式電流互感器測試
套管式電流互感器測試
電流互感器芯片測試
產品特點
操作使用簡單，設備標配高精度電流取樣端口，可以直接連接到采樣端對電流進行實時檢測。
配合三種測試治具，對不同封裝的互感器，比如芯片，環形，鉗形，蹄形等產品靈活測試（其他特殊封裝互感器治具可定制）。
ATS-M1000C系列寬帶互感器驅動電流源
頻率覆蓋DC-10MHz
1MHz下輸出電流可達10Arms（10Arms@≤1MHz）
3Arms@10MHz
供電兼容全球電壓
ATS-M1000C系列是一款專用于電流互感器測試的高帶寬驅動電流源，采用高線性驅動放大電路，輸出信號失真度小；可與主流的信號發生器配套使用，實現高帶寬電流輸出,輸出電流10Arms。寬范圍供電電源， 可兼容全球不同地區的電源標準要求。
ATS-M1000C系列寬帶互感器驅動電流源應用場景：電流傳感器測試、霍爾電流傳感器測試、響應時間測試、頻響測試、電池?zé)峁芾?、電池加熱?/p>
型號 頻率 電流 電流監測 靈敏度 輸入電阻 手冊
ATS-M1010C寬帶互感器驅動電流源
DC-10MHz 10Arms@1MHz 0.625V/A 0.072V/A 50Ω
ATS-M1020C寬帶互感器驅動電流源
DC-10MHz 20Arms@≤1MHz 0.3125V/A 0.036V/A@100Hz 50Ω
