| 產品參數 | |||
|---|---|---|---|
| 品牌 | 儀景通 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 可售賣地 | 全國 | ||
| 型號 | V373-SU V374-SU | ||

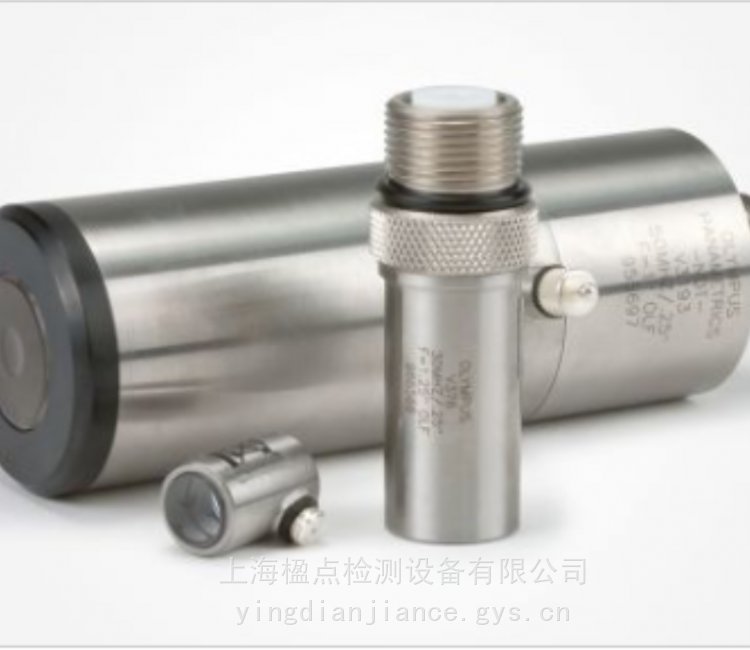

V373-SU? V374-SU奧林巴斯Olympus儀景通高頻標準水浸外殼探頭
高頻標準水浸外殼探頭
永久性熔融石英延遲塊
聚焦裝置使用光學質量的磨制透鏡
F202適配器允許使用無源UHF連接器和有源Microdot型連接器固定
高頻率和小箱殼設計相結合
高頻探頭
高頻探頭是一種單晶接觸式或水浸式探頭，可以產生20 MHz或更高的頻率。
接觸式探頭的頻率可高達225 MHz。探頭性能取決于所用的脈沖發生器/接收器以及具體的應用。所有探頭都是根據客戶的規格特殊制造的。請聯系我們，討論您的具體應用。
優勢特性：
高阻尼寬帶設計提供了出色的時間分辨率
較短的波長，可獲得卓越的缺陷分辨率能力
聚焦性能可以形成直徑非常小的聲束
頻率范圍為20 MHz到225 MHz
高頻接觸式探頭
使用直接接觸檢測方法時，永久性熔融石英延遲塊有助于缺陷評價、材料分析或厚度測量
3種不同的延遲塊配置（BA、BB、BC）可形成延遲塊回波的各種組合
其標準連接器樣式為直角型Microdot（RM）
| Frequency (MHz) | Nominal Element Size | VIDEOSCAN | |
|---|---|---|---|
| in. | mm | Part / Item No. | |
| 20 | 0.25 | 6 | V212-BA-RMU8411009V212-BC-RMU8411011V212-BB-RMU8411010 |
| 30 | 0.25 | 6 | V213-BB-RMU8411021V213-BA-RMU8411020V213-BC-RMU8411022 |
| 50 | 0.125 | 3 | V215-BA-RMU8411026V215-BB-RMU8411027V215-BC-RMU8411028 |
| 50 | 0.25 | 6 | V214-BC-RMU8411025V214-BA-RMU8411023V214-BB-RMU8411024 |
| 75 | 0.125 | 3 | V2025 U8415045 |
| 75 | 0.25 | 6 | V2022 U8415044 |
| 100 | 0.125 | 3 | V2012U8415043V2054U8415046 |
| 125 | 0.125 | 3 | V2062 U8415047 |
高頻標準水浸外殼探頭
永久性熔融石英延遲塊
聚焦裝置使用光學質量的磨制透鏡
F202適配器允許使用無源UHF連接器和有源Microdot型連接器固定
高頻率和小箱殼設計相結合
| Frequency (MHz) | Nominal Element Size | VIDEOSCAN | |
|---|---|---|---|
| in. | mm | Part / Item No. | |
| 20 | 0.25 | 6 | V354-SU U8423057 V372-SU U8423058 V373-SU U8423059 V374-SU U8423060 |
| 30 | 0.25 | 6 | V376-SU U8423081 V375-SU U8423080 V377-SU U8423082 V356-SU U8423078 |
| 50 | 0.25 | 6 | V358-SU U8423079 |
高頻SU/RM水浸外殼探頭
永久性熔融石英延遲塊和光學質量的磨制透鏡，可使聲束的校直及聚焦達到很高的精度
不銹鋼外殼帶有一個無源平直型UHF（SU）接口和一個有源直角型Microdot（RM）接口
大外殼可使用較大的延遲塊，并減少延遲塊的回響和噪音
* 探頭會在鋼、鈦及其他具有相似聲速的材料中生成表面波。如果需要更高頻率的探頭，請聯系我們。輕型高頻探頭可以替代SU/RM外殼樣式探頭。這些探頭的外殼寬度更小，重量更輕，而且沒有降低性能。
| Frequency (MHz) | Nominal Element Size | VIDEOSCAN | |
|---|---|---|---|
| in. | mm | Part / Item No. | |
| 50 | 0.125 | 3 | V3332 U8424006 |
| 50 | 0.25 | 6 | V3192 U8424001 V3193 U8424002 V3409 U8424012 V390-SU/RM U8423084 V3330 U8424005 V3337 U8424007 |
| 75 | 0.25 | 6 | V3320 U8424004 V3349 U8424009 |
| 90 | 0.25 | 6 | V3512 U8423247 |
| 100 | 0.125 | 3 | V3346 U8424008 |
| 100 | 0.25 | 6 | V3194 U8424003 V3394 U8424010 V3534 U8424013 |
高頻Standoff探頭
永久熔融石英延遲線可用于材料分析或厚度測量
固定隔離盤提供可控的毛細管耦合
標準連接器樣式為直角Microdot (RM)
探頭和附件選項
M2104：特殊高頻Standoff探頭，125MHz，頭部直徑為18.8 mm。 包括測試表格證書。
M2102：特殊高頻Standoff探頭，75 MHz，頭部直徑為18.8 mm。 包括測試表格證書。
B126：用于M2104和M2102探頭的特殊可變水路起泡器。
