| 產品參數 | |||
|---|---|---|---|
| 鼎陽(SIGLENT)SDG810函數/任意波形發生器 品牌 | SIGLENT | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 頻率 | 10 | ||
| 可售賣地 | 全國 | ||
| 類型 | 波形信號發生器 | ||
| 型號 | SDG810 | ||

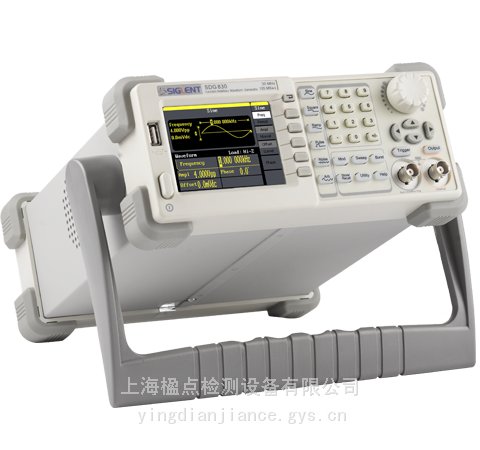

鼎陽(SIGLENT)SDG810函數/任意波形發生器
SDG810? ?10 MHz? ?125 MSa/s? ?14 bit? ?16 Kpts? ?1???
SDG800系列函數/任意波形發生器
單通道。輸出30 MHz連續信號
125 MSa/s采樣率，14 bit垂直分辨率
任意波形長度16 kpts
豐富的調制功能AMDSB-AMFMPMFSKASKPWMSWEEPBURST?
標配任意波形編輯軟件
3.5英寸顯示屏
多種類型波形輸出
多種類型波形輸出。SDG800支持正弦，方波，脈沖波，三角波，高斯白噪聲等波形輸出
型號? ?輸出頻率? ?采樣率? ?垂直分辨率? ?任意波長度? ?通道數? ??
SDG830? ?30 MHz? ?125 MSa/s? ?14 bit? ?16 Kpts? ?1? ??
SDG810? ?10 MHz? ?125 MSa/s? ?14 bit? ?16 Kpts? ?1? ??
.jpg)
·?正弦波——輸出頻率30 MHz
·?方波特性——占空比可達20-80；上升時間小于24 ns
·?脈沖特性——最小脈寬可達48 ns；上升/下降時間可達20 ns
·?三角波特性——對稱性0-100可調
·?直流信號——0到±10 V輸出
?
創新的 EasyPulse 技術
DDS 方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。采用 EasyPulse 技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
·?脈沖頻率可達5 MHz
·?上升和下降時間分別可設置，最快可達20 ns
·?脈寬精細可調，最小可達48 ns
·?低抖動
復雜信號生成能力
SDG800具有強大的波形生成能力，可以完成各種信號調制、波形掃描、猝發輸出以及信號合成，支持內部、外部和手動等觸發源。
·?支持AM、FM、PM、FSK、ASK、DSB-AM及PWM等多種信號調制
·?支持線性和對數的掃頻方式
·?支持“N循環”和“門控”脈沖串猝發方式
??
任意波形輸出
·?16 Kpts的任意波形長度
·?14 bit 垂直分辨率
·?內置 46 種任意波形
·?標配強大的任意波形編輯軟件，可以使用標準波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手動、直線、坐標、公式來創建任意波形，滿足客戶需求。
規格參數
| 帶寬 | 10 MHz、30 MHz |
| 采樣率 | 125 MSa/s |
| 通道數 | 1 |
| 任意波長度 | 16 Kpts |
| 頻率分辨率 | 1 μHz |
| 垂直分辨率 | 14 bit |
| 波形 | 正弦波、方波、三角波、脈沖波、高斯白噪聲、46種任意函數波形 |
| 輸出幅度 | ±10 V |
| 尺寸 | 寬×高×深=229 mm×105 mm×281 mm |
| 標準接口 | USB Host, USB Device |
| 調制功能 | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst |
型號? ?輸出頻率? ?采樣率? ?垂直分辨率? ?任意波長度? ?通道數? ??
SDG830? ?30 MHz? ?125 MSa/s? ?14 bit? ?16 Kpts? ?1? ??
SDG810? ?10 MHz? ?125 MSa/s? ?14 bit? ?16 Kpts? ?1? ??
