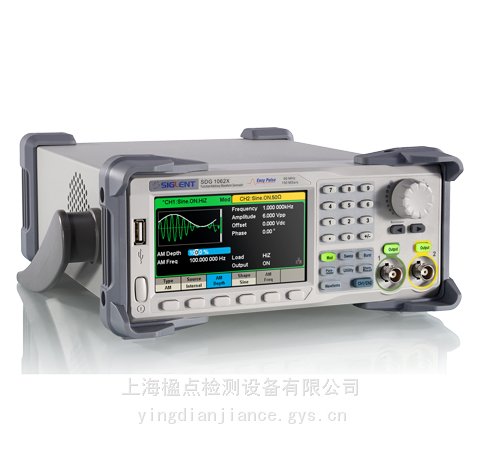

鼎陽(SIGLENT)SDG1062X函數/任意波形發生器

SDG1062X? ?60 MHz? ?150 MSa/s? ?14 bit? ?16 kpts? ?2??

SDG1000X系列函數/任意波形發生器

主要特性

• 等性能雙通道。正弦波、方波輸出頻率60 MHz

• 150 MSa/s采樣率，14 bit垂直分辨率

• 逐點輸出任意波，波形長度2pts~16 kpts

• 脈沖上升/下降時間可調，脈寬精細可調

• 復雜信號合成能力

• 4.3 英寸顯示屏

高性能方波

SDG1000X使用了專門的方波產生電路打破了60 MHz的通道帶寬限制，獲得了高性能方波。

型號? ?輸出頻率? ?采樣率? ?垂直分辨率? ?任意波長度? ?通道數? ??

SDG1062X? ?60 MHz? ?150 MSa/s? ?14 bit? ?16 kpts? ?2? ??

SDG1032X? ?30 MHz? ?150 MSa/s? ?14 bit? ?16 kpts? ?2? ??

SDG1022X? ?25 MHz? ?150 MSa/s? ?14 bit? ?16 kpts? ?2? ??

型號? ?輸出頻率? ?采樣率? ?垂直分辨率? ?任意波長度? ?通道數? ??

SDG830? ?30 MHz? ?125 MSa/s? ?14 bit? ?16 Kpts? ?1? ??

SDG810? ?10 MHz? ?125 MSa/s? ?14 bit? ?16 Kpts? ?1? ??

·?SDG1000X系列的帶寬是60 MHz，卻擁有?60 MHz高性能方波
·?上升/下降時間低于4.2 ns
·?方波具有與脈沖波一致的抖動性能

?

創新的 EasyPulse 技術

DDS方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。采用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
?

·?脈沖頻率可達12.5 MHz
·?上升和下降時間分別可設置最快可達16.8 ns
·?脈寬精細可調，最小可達32.6 ns
·?占空比低至0.001
·?低抖動

TrueArb 波形技術

使用了創新的 TrueArb 技術，可克服 DDS 技術產生的抖動和失真。因為 TrueArb 采用逐點輸出技術，不會遺漏任何波形信息，同時還具體以下優勢：
?

·?16 kpts的波形長度，波形細節更精細
·?14 bit的垂直分辨率，信號保真度更高
·?配合標配的 EasyWave 上位機軟件，可生成和輸出客戶所需要的信號

??

復雜信號生成能力

SDG1000X具有強大的波形生成能力?？梢酝瓿筛鞣N信號調制，波形掃描，猝發輸出以及信號合成。支持內部、外部和手動等觸發源。
?

·?支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多種信號調制
·?支持線性和對數的掃頻方式。
·?支持”N循環“和“門控”脈沖串猝發方式
·?支持兩通道波形的合并輸出?？莎B加噪聲、調制信號、掃頻信號、Burst信號以及任意波形
·?諧波功能可以模擬信號的合成過程

規格參數
