| 產品參數 | |||
|---|---|---|---|
| 品牌 | SIGLENT | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 頻率 | 100 kHz~13.6 GHz | ||
| 可售賣地 | 全國 | ||
| 類型 | 波形信號發生器 | ||
| 型號 | SSG6083A | ||

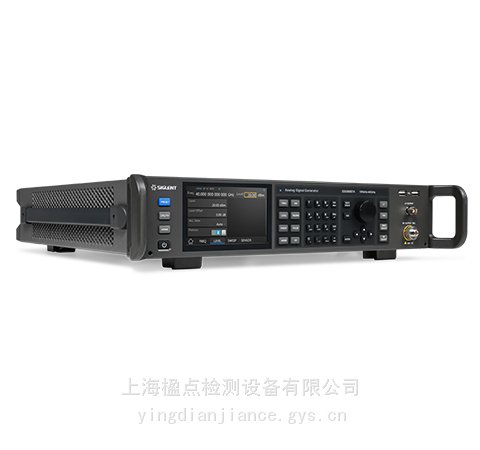

鼎陽(SIGLENT)SSG6083A微波信號發生器
SSG6083A? ?CW MODE 100 kHz~13.6 GHz? ?0.001 Hz? ?無? ? 22 dBm? ?
SSG6000A系列微波信號發生器
主要特性
輸出頻率13.6 GHz/20 GHz/40GHz
電平設置范圍 -130 dBm ~ 24?dBm
輸出頻率分辨率可達0.001 Hz
幅度精度≤0.7 dB（典型值）
支持AM/FM/PM/脈沖調制，支持內外部調制方式
相位噪聲＜-135 dBc/Hz@1 GHz，偏移10 kHz(典型值）
支持脈沖調制功能（選件），脈沖串發生器，用戶可自定義脈沖序列（選件）
更純凈的頻譜
在進行各種接收機測試時，有時候接收機帶外的干擾信號可能會比帶內信號的能量還高，所以在進行此類接收機測試時，要求信號源模擬的帶外信號具有極高的頻譜純度和極低的寬帶噪聲，以防帶內信號淹沒在噪聲中無法真實地測得接收機性能。
型號? ?頻率范圍? ?頻率分辨率? ?IQ調制? ?輸出功率? ?相位噪聲? ?顯示? ?通信接口? ? ?
SSG6087A? ?CW MODE 100 kHz~40 GHz? ?0.001 Hz? ?無? ? 16 dBm? ?＜-135 dBc/Hz@1 GHz，偏移10 kHz(典型值）? ?5 英寸電容觸摸屏? ?USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB? ??
SSG6085A? ?CW MODE 100 kHz~20 GHz? ?0.001 Hz? ?無? ? 22 dBm? ?＜-135 dBc/Hz@1 GHz，偏移10 kHz(典型值）? ?5 英寸電容觸摸屏? ?USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB? ??
SSG6083A? ?CW MODE 100 kHz~13.6 GHz? ?0.001 Hz? ?無? ? 22 dBm? ?
SSG6000A的相位噪聲低至-135 dBc/Hz，且在各個載波頻率下，指標均達到國際領先水平；諧波、次諧波及非諧波最低可達-60 dBc，頻譜純凈度高，能夠很好地適配各種極端測試及本地振蕩器替代需求。
??
更高精度的脈沖發生器/時鐘源
通常汽車毫米波雷達和EW接收機都是設計為工作在極限情況下，所以在其功能和靈敏度測試中，要求測試信號具有高度可重復性，精確的幅度和頻率，并且Pulse寬度需要足夠小。在更復雜的測試中比如接收機的相參處理間隔（CPI）、距離分辨率等，還需要信號源能夠輸出復雜的脈沖串。
?
SSG6000A標配了高精度時鐘源，可選配安裝脈沖調制、脈沖發生器以及脈沖串發生器，可輸出最低寬度為20ns的脈沖，且分辨率可達10ns，能充分滿足汽車毫米波雷達系統測試。
更高的輸出功率和更大的動態范圍
鼎陽SSG6000A還提供了?-130 dBm ~ 24 dBm的寬電平輸出范圍，能夠很好地補償電纜、夾具在微波頻率范圍使用時產生的衰減，使測試結果更精準，并在預算層面為針對特定應用進行優化的精密配件留出了大量空間。
?規格參數
| 輸出頻率范圍 | 100 kHz~ 13.6 GHz/20 GHz/40 GHz |
| 頻率設置分辨率 | 0.001 Hz |
| 幅度分辨率 | 0.01 dB |
| 相位噪聲 | -135 dBc/Hz offset 10 kHz @1 GHz（典型值） |
| 幅度精度 | ≤0.7 dB（典型值） |
| 調制模式 | 支持AM/FM/PM/脈沖調制 |
| 電平設置范圍 | -130 dBm ~ 24 dBm? |
| 輸出功率 | 22 dBm |
| 其他功能 | 脈沖發生器，脈沖串發生器 |
| 顯示 | 5英寸電容觸摸屏，800（RGB）*480 |
| 接口? ?? | 標配：USB-HOST, USB DEVICE (USBTMC), LAN (VXI-11,10/100Base，RJ-45)； 選配：GPIB |
型號? ?頻率范圍? ?頻率分辨率? ?IQ調制? ?輸出功率? ?相位噪聲? ?顯示? ?通信接口? ? ?
SSG6087A? ?CW MODE 100 kHz~40 GHz? ?0.001 Hz? ?無? ? 16 dBm? ?＜-135 dBc/Hz@1 GHz，偏移10 kHz(典型值）? ?5 英寸電容觸摸屏? ?USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB? ??
SSG6085A? ?CW MODE 100 kHz~20 GHz? ?0.001 Hz? ?無? ? 22 dBm? ?＜-135 dBc/Hz@1 GHz，偏移10 kHz(典型值）? ?5 英寸電容觸摸屏? ?USB-HOST，USB DEVICE（USB-TMC），LAN（VXI-11,Socket,Telnet）,選配GPIB? ??
SSG6083A? ?CW MODE 100 kHz~13.6 GHz? ?0.001 Hz? ?無? ? 22 dBm? ?
