| 產品參數 | |||
|---|---|---|---|
| 品牌 | SIGLENT | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 覆蓋頻率 | 9 kHz - 3.6 GHz | ||
| 可售賣地 | 全國 | ||
| 類型 | 便攜式頻譜分析儀 | ||
| 型號 | SHA861A | ||

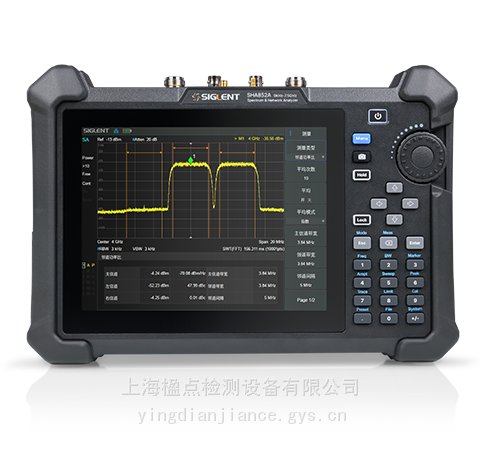

鼎陽(SIGLENT)SHA861A手持信號分析儀頻譜分析儀
SHA861A? ?9 kHz - 3.6 GHz? ?40 MHz; 110 MHz(選配)? ?1 Hz? ?
SHA860A系列手持信號分析儀
主要特性
頻譜分析頻率范圍：9 kHz - 3.6 GHz / 7.5 GHz
實時分析帶寬110 MHz
支持 5G NR OTA測量分析
支持 LTE FDD/TDD OTA測量分析
支持脈沖測量分析
支持GPS定位，在線地圖顯示
典型工作時間 2.5 小時，凈重 3.2 kg
實時頻譜分析 RTSA
SHA860A 實時分析帶寬 110 MHz，能以100 POI 捕獲最短 3.51 μs 的信號。RTSA 模式下，分析儀能在實時分析帶寬之內無縫地進行 FFT 計算和頻譜觸發，十分有利于瞬態信號的捕獲，分析信號頻率、信號特征、持續時長、幅度變化等。在頻譜監測、跳頻電臺測試、振蕩器研發等領域有著廣泛的應用。
型號? ?頻率范圍? ?實時分析帶寬? ?分辨率帶寬（RBW）? ?相位噪聲(典型值)? ?顯示平均噪聲電平? ?跟蹤發生器? ??
SHA861A? ?9 kHz - 3.6 GHz? ?40 MHz; 110 MHz(選配)? ?1 Hz? ?
SHA862A? ?9 kHz - 7.5 GHz? ?40 MHz; 110 MHz(選配)? ?1 Hz? ?
??.jpg)
5G NR OTA測量
SHA860A的5G NR OTA測量功能可以對多小區進行空中接口（OTA）的測試，提供物理小區 ID、波束號、 GSCN、SS-RSRP 、SS-RSRQ、SS-SINR、SS-RSSI、EVM等解調指標。
此功能可以測試信號和發射機質量，通過對不同頻率、不同頻段、不同工作模式以及不同類型的發射天線系統進行數據采集分析，并根據不同接收端的測量值判斷是否為異常狀態，實現對故障的定位與跟蹤功能。便于工程師現場測試和部署5G 基站，有效地提高無線網絡性能及用戶體驗。
LTE FDD/TDD OTA測量
SHA860A 的 LTE OTA 測量功能十分完備，能提供 PCI、扇區 ID、小區組、頻率誤差、時間偏移、同步狀態、功率(PSS/SSS/CRS/PBCH)、EVM(PSS/SSS/CRS/PBCH)、平均 EVM、峰值 EVM 等解調指標，并通過星座圖顯示 LTE 信號質量。
此功能可對小區進行解調，通過對不同小區的信號質量、信道質量、干擾強度等進行測量和分析，可以確定哪些小區之間的信號干擾最為嚴重，進而采取相應的干擾協調措施，從而提高小區的通信質量和用戶體驗。
??
脈沖參數分析
SHA860A脈沖分析功能測量點數為10001，支持功率測量、脈沖特性、轉換特性測量；支持正峰值檢波、負峰值檢波、采樣檢波、平均檢波、常規檢波?？蓭椭こ處煖?zhǔn)確分析和掌握信號特征，評估和驗證射頻設備性能。
室內/室外地圖
除了測量 5G 和 LTE 基站的性能外，基站技術人員還需進行信號覆蓋分析，以便運營商分析基站周邊的覆蓋條件。SHA860A的室內/室外地圖模式可以幫助技術人員了解基站的位置、天線的高度和方向等，對信號覆蓋情況進行全方位的掌控，輕松地識別出信號覆蓋差或者存在高度干擾的區域，進而采取相應的措施進行優化，快速提高基站技術人員的工作效率。
??
IQ 數據采集
SHA860A IQ數據采集功能擁有 300 MHz 采樣率，100 MHz 信號帶寬，其高精度、高速度、高可靠性可以捕捉頻譜儀輸入的模擬信號并轉換為頻譜數據，不僅能幫助用戶記錄和顯示頻譜數據，還可以將數據存儲到本地或 USB，具有極佳的靈活性。
規格參數
| 測量頻率范圍 | SHA861A：9 kHz~3.6 GHz（5 kHz 起可測試） SHA862A：9 kHz~7.5 GHz（5 kHz 起可測試） |
| 最小分辨率帶寬 | 1 Hz |
| 顯示平均噪聲電平 | -165 dBm/Hz |
| 單邊帶相位噪聲 | |
| 頻率分辨率 | 1 Hz |
| 矢量網絡分析模式（選配） | SHA861A：100 kHz~3.6 GHz（30 kHz 起可測試） SHA862A：100 kHz~7.5 GHz（30 kHz 起可測試） |
| 電纜和天線測量模式（選配） | SHA861A：100 kHz~3.6 GHz（30 kHz 起可測試） SHA862A：100 kHz~7.5 GHz（30 kHz 起可測試） |
| 實時分析帶寬 | 40 MHz 110 MHz（選件） |
| 高級測量套件（選配） | 信道功率、鄰道功率比、占用帶寬、時域功率、載噪比、諧波分析，三階交調分析，瀑布圖 |
| 信號調制分析（選配） | AM， FM，PM， ASK， FSK， MSK， PSK， QAM |
| 遠程控制接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 遠程控制能力 | SCPI / Labview / IVI based on USB-TMC / VXI-11 / GPIB / Socket / Telnet NI-MAX Web Browser (HTML 5 Supported) |
| 顯示 | TFT LCD， 800x600， 8.4英寸多點觸摸屏 |
型號? ?頻率范圍? ?實時分析帶寬? ?分辨率帶寬（RBW）? ?相位噪聲(典型值)? ?顯示平均噪聲電平? ?跟蹤發生器? ??
SHA861A? ?9 kHz - 3.6 GHz? ?40 MHz; 110 MHz(選配)? ?1 Hz? ?
SHA862A? ?9 kHz - 7.5 GHz? ?40 MHz; 110 MHz(選配)? ?1 Hz? ?
