| 產品參數 | |||
|---|---|---|---|
| 品牌 | 國產 | ||
| 系列 | BTB多極連接器測試探針 | ||
| 包裝 | 袋裝 | ||
| 零件狀態 | 在售 | ||
| 連接類型 | BTB-SMA | ||
| 顏色 | 銀色 | ||
| 數量 | 2000 | ||
| 工作溫度 | 85℃ | ||
| 最小包裝量 | 1 | ||
| 批號 | 1年內 | ||
| 封裝 | 4PIN多極同步測試 | ||
| 可售賣地 | 全國 | ||
| 等級 | 1 | ||
| 型號 | MLF06-1346 MLF06-135 MLF06-134 | ||
下面給大家介紹一款高頻多極連接器用的測試探針，用于MLF06型BTB連接器測試。
MLF06型BTB連接器不僅可以傳輸數字信號，還可以傳輸RF信號，有助于節省空間。
這種高頻多極連接器主要用于手機與可穿戴設備等內部接線。

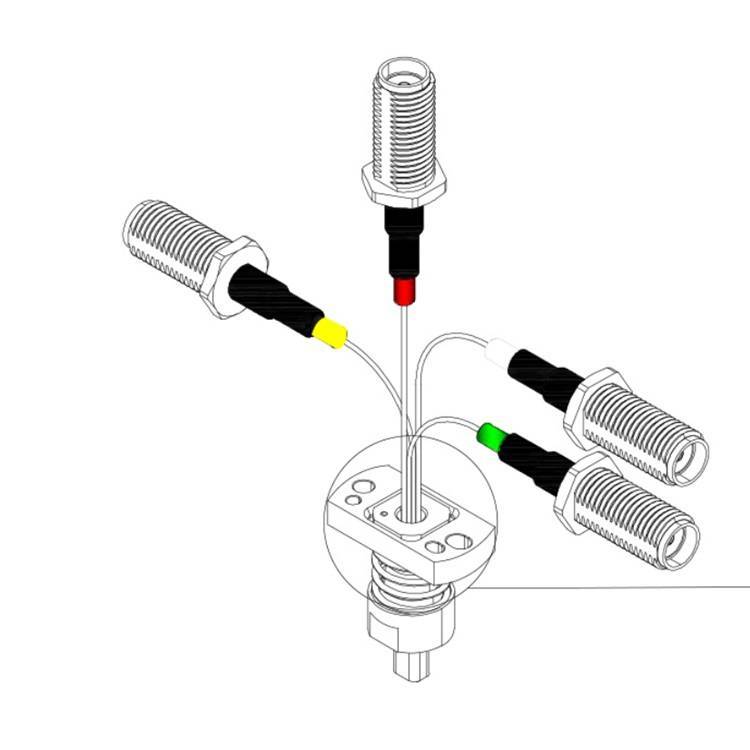

本探針有3-4條極細射頻線纜引出SMA母頭轉接，測試端有3-4個探針對應連接器的4個PIN點，大大節省空間。
我們用4種不同顏色來區分不同的PIN點。SMA母頭為不銹鋼材質，壽命長，耐用。
MLF06系列探針的線長為10CM，線徑為0.5mm。
頻率范圍：0-9G
額定電壓：30V
特性阻抗：50歐
駐波比：0-6G小于1.3 ; 6-9G小于1.4
插入損耗：0-6G小于1.8dB ;6-9G小于2.2dB
我們目前有3款相應探針，分別是：
MLF06-134 （1PIN,3PIN,4PIN)
MLF06-135 (1PIN,3PIN,5PIN)
MLF06-1346 (1PIN,3PIN,4PIN,6PIN)
這款是測試1，3，4PIN用的MLF06-134射頻探針。
這款是測試1，3，5PIN用的MLF06-135射頻探針。
這款是測試1，3，4，6PIN用的MLF06-1346探針。
我們的多極探針本身具有定位功能，內芯導體允許偏離誤差0.05mm。使用前檢查測試頭定位標記和測試座標記方向一致。探針行程2-3mm,推薦為2mm.
深圳奧納科技有限公司主要銷售各種高頻測試探針，高頻測試線纜，高頻轉接頭等。
我們有銷售日本村田MURATA品牌，日本I-PEX品牌，日本HRS品牌，電連ECT品牌，晶訊通JXT品牌，呈標品牌，JUK品牌，中冀品牌等。
同時我們也可按要求定制各種射頻探針，射頻線纜，射頻頭等。
