| 產品參數 |
| 永上HH12-100/100A熔斷器式負荷開關 品牌 | 永上 |
| 名稱 | 熔斷器式負荷開關 |
| 頻率 | 50～60Hz |
| 工作電壓 | 380V |
| 額定絕緣電壓 | 500V |
| 安裝地點的海拔高度 | 不超過2000米 |
| 周?chē)h(huán)境溫度 | 不高于 40℃不低于-5℃ |
| 可售賣地 | 全國 |
| 型號 | HH12-100/100A | |

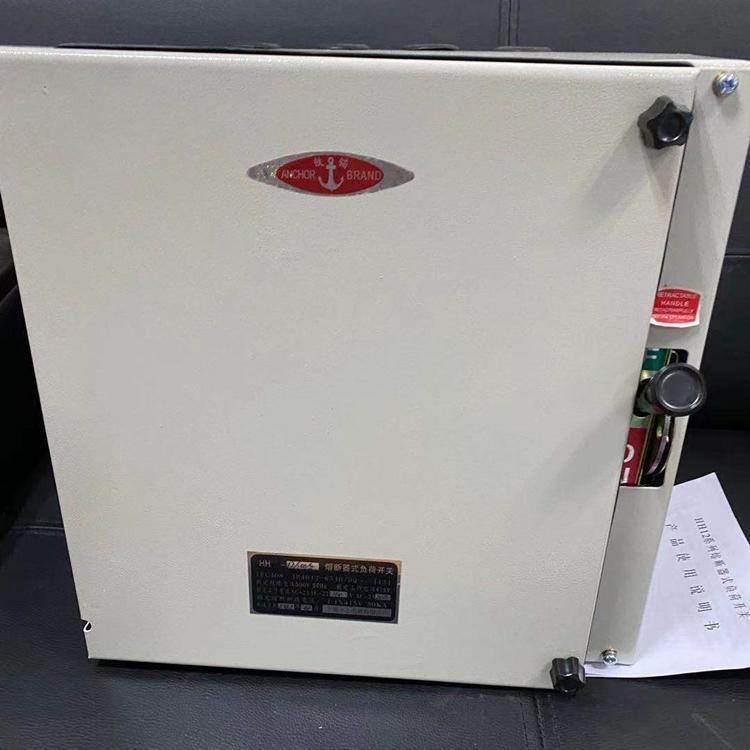

HH12系列熔斷器式負荷開關
一、適用范圍??
? ? HH12系列熔斷器式負荷開關，適用于交流頻率為50～60Hz，額定絕緣電壓為500V，工作電壓至380V，約定發熱電流至1600A的電路中，作為手動不頻率地接通與分?jǐn)嘭?fù)載電路和線路的過載與適中保護之用。由于裝有中性線接線柱，熔斷器式開關也可作為一般照明等回路的控制開關之用。?
熔斷器式開關于下列適用工作條件：
1、安裝地點的海拔高度不超過2000米
2、周?chē)h(huán)境溫度不高于 40℃不低于-5℃
3、空氣相對濕度不大于90％( 25℃)
4、垂直安裝于無強烈振動和沖擊的場合
5、在無爆炸氣體和腐蝕氣體的場合??
二、分類和型式??
1、按約定發熱電流值分160A、250A、400A、630A、1600A??
2、按結構式分有開啟式和封閉式??
3、按極數分有1極、2極、3極、4極、3極帶中性線接線柱??
三、結構特征??
熔斷器式負荷開關主要由觸頭滅弧系統、熔斷器、操作機構、外殼、等部分組成。滅弧室由耐弧塑料壓制，機構簡單，便于拆裝。觸頭系統采用雙斷直動式長形觸頭型式，動觸點是以有填料封閉管式熔斷器為橋臂的雙斷U形觸頭有較高的電動穩定性，雙斷點有較高的分?jǐn)嗄芰?。有填料封閉管式熔斷器的極限分?jǐn)嗄芰_(dá)50KA，可以滿足一般電網的要求。操作機構采用單桿抽拉式結構和彈簧儲能原理，彈簧儲能加速機構能快速實現接通與分?jǐn)啵徊⒂善瑺顝椈杀ＷC觸頭壓力；用同一彈簧執行開關接通分?jǐn)嗟臋C(jī)能，保證開關能可靠地接通和分?jǐn)?，并有明顯的通斷標志。抽拉式操作手柄，在開關接通或分?jǐn)嘁院螅梢酝迫腴_(kāi)關外殼內，外形美觀。??
四、主要技術數據??
1、熔斷器式開關在110％額定工作電壓下的通斷能力見表1??
.jpg "永上HH12-100\/100A熔斷器式負荷開關")
