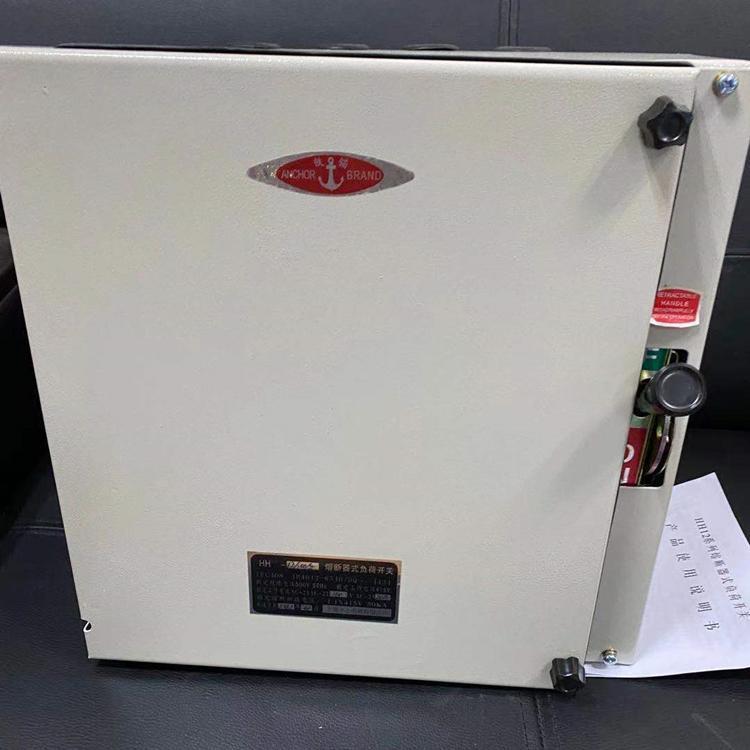

HH12系列熔斷器式負荷開關

一、適用范圍??

? ? HH12系列熔斷器式負荷開關，適用于交流頻率為50～60Hz，額定絕緣電壓為500V，工作電壓至380V，約定發熱電流至1600A的電路中，作為手動不頻率地接通與分?jǐn)嘭?fù)載電路和線路的過載與適中保護之用。由于裝有中性線接線柱，熔斷器式開關也可作為一般照明等回路的控制開關之用。?

熔斷器式開關于下列適用工作條件：

1、安裝地點的海拔高度不超過2000米

2、周圍環境溫度不高于 40℃不低于-5℃

3、空氣相對濕度不大于90％( 25℃)

4、垂直安裝于無強烈振動和沖擊的場合

5、在無爆炸氣體和腐蝕氣體的場合??

二、分類和型式??

1、按約定發熱電流值分160A、250A、400A、630A、1600A??

2、按結構式分有開啟式和封閉式??

3、按極數分有1極、2極、3極、4極、3極帶中性線接線柱??

三、結構特征??

熔斷器式負荷開關主要由觸頭滅弧系統、熔斷器、操作機構、外殼、等部分組成。滅弧室由耐弧塑料壓制，機構簡單，便于拆裝。觸頭系統采用雙斷直動式長形觸頭型式，動觸點是以有填料封閉管式熔斷器為橋臂的雙斷U形觸頭有較高的電動穩定性，雙斷點有較高的分?jǐn)嗄芰ΑＳ刑盍戏忾]管式熔斷器的極限分?jǐn)嗄芰_(dá)50KA，可以滿足一般電網的要求。操作機構采用單桿抽拉式結構和彈簧儲能原理，彈簧儲能加速機構能快速實現接通與分?jǐn)?；并由片狀彈簧保證觸頭壓力；用同一彈簧執行開關接通分?jǐn)嗟臋C(jī)能，保證開關能可靠地接通和分?jǐn)?，并有明顯的通斷標志。抽拉式操作手柄，在開關接通或分?jǐn)嘁院?，可以推入開關外殼內，外形美觀。??

四、主要技術數據??

1、熔斷器式開關在110％額定工作電壓下的通斷能力見表1??
