| 產品參數 | |||
|---|---|---|---|
| 品牌 | 金晟 | ||
| 鐵心形狀 | EI型 | ||
| 電壓比 | 380/380/220/200/110 | ||
| 電源相數 | 三相 | ||
| 額定功率 | 100kW | ||
| 防潮方式 | 開放式 | ||
| 冷卻方式 | 風冷 | ||
| 冷卻形式 | 干式 | ||
| 頻率特性 | 低頻 | ||
| 鐵心形式 | 心式 | ||
| 外形結構 | 立式 | ||
| 效率(&eta | |||
| ) | 98 | ||
| 可售賣地 | 全國 | ||
| 型號 | SG-100KVA | ||
本企業已通過ISO9001-2008質量體系認證，產品通過CE認證
地址：深圳市坪山新區坑梓街道沙田社區龍英發田腳工業園168號
銷售熱線：0755-33568010?盧經理：?18664564392
金晟承諾：全部產品保質一年！在正常使用的情況下一年內發生質量問題可免費更換!（客戶特殊要求除外）

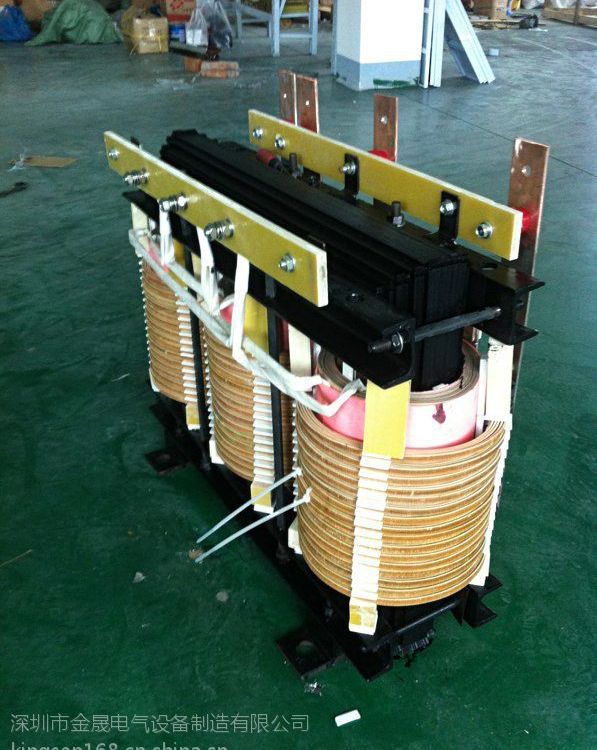

概述（低損耗型三相干式安全隔離變壓器(H級180℃絕緣等級)
變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用高硅硅鋼片疊裝，全斜接縫。本公司采用的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。
變壓器的材料說明：
①鐵芯
采用高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的硅鋼片，我們根據客房的要求和使用條件，合適之材料，使變壓器性能設計達到。（常規材料為硅鋼片）。
②線材
采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。
③絕緣材料
采用絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。
④接線端子排
?小功率采用端子排，外型美觀，有優良的耐壓，耐溫，阻燃性能。大功率采用銅排。
⑤鐵腳
主要采用數控折彎冷扎板，有鍍五彩（金黃），藍鋅（銀白）、白鋅（象牙白）、表面陽極處理（黑色）等環保電鍍可供選擇。
?
?
?技術參數 | ||
相數 | 單相 | 三相 |
容量 | 0.1KVA-500KVA | 1KVA-3000KVA |
輸入電壓 | 1φ220V/110V/120V.100V | 3φ220V/380V/415V/460V.399V/360V |
輸出電壓 | 根據用戶需求訂制各種電壓 | |
輸出電壓準確性 | ±1 | |
電壓變動率 | ≤1.5 | |
輸出波形失真度 | 無失真（與輸入波形比較） | |
絕緣等級 | F級、H級、HC級可供選擇（常規為H級） | |
工作效率 | ≥98 | |
適用頻率 | 50/60Hz | |
聯接方式 | Y/△任益組合 | |
過載能力 | 允許超過1.2倍額定負載工作4小時（可長期滿載） | |
噪聲 | ≤35dB（一公尺內） | |
溫升 | ≤60℃ | |
絕緣電阻 | ≥150MΩ | |
抗電強度 | 2500VAC/1min | |
設計壽命 | 30年 | |
工作環境 | 溫度：-20～ 45℃濕度：≤95RH不結露 | |
工作場所 | 無腐蝕性氣體及導電粉塵 | |
安規標準 | 產品符合VDE0550、IEC439、JB5555、GB226等 | |
冷卻方式 | 干式風冷 | |
備貨情況 | 1~300KVA標準機型均備有，所有規格均以標準化生產，相當合理。 | |
?
1、科學合理的設計，將電壓變動率控制在1~1.5以?xún)?nèi)。
2、采用硅鋼片制做，有效減少鐵損，提。
3、采用高度耐溫線材制做，自身?yè)p耗降至，大大提高功效。
4、采用H級絕緣，?絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。
5、設計，達98以上。
6、外觀設計，美觀、新穎，功率密度大，體積小，空間使用。
7.產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動
?
使用條件：
1適用海拔高度：≤5000m
2環境溫度：-15℃～ 45℃
3相對濕度：≤90
4安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
?
金晟建議，訂貨需知：
用戶在購買產品時，請明確以下幾點：
??????1、變壓器的基本型號、規格、容量及數量；
??????2、變壓器的初、次級電壓；
??????3、提供次級電壓時再提供各輸出電壓的容量分配；
??????4、外形及安裝尺寸僅供參考，如要求的尺寸需要改變，須在訂貨時說明。
注：用戶如有特殊要求，本公司可以代為設計制造。?
