| 產品參數 | |||
|---|---|---|---|
| 品牌 | 溫納 | ||
| 產品名稱 | 快速電磁離合器 | ||
| 產品型號 | DLK1-40 | ||
| DLK1-40A | |||
| 電壓 | DC24V | ||
| 功率 | 62W | ||
| 轉速 | 2000 | ||
| 空載力矩 | 2N.M | ||
| 動力矩 | 400N.M | ||
| 可售賣地 | 全國 | ||

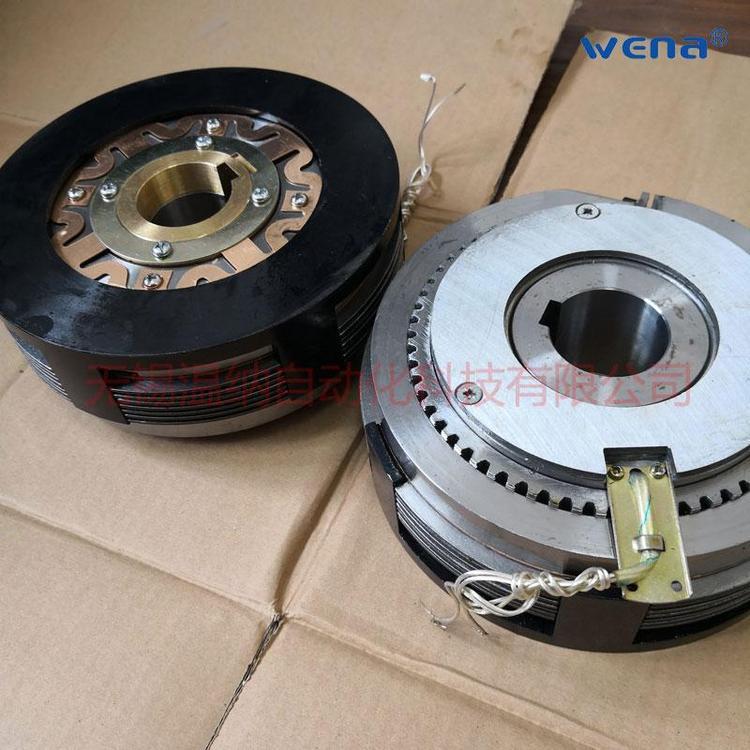

溫納電磁離合器DLK1-40,DLK1-40A水泥廠離合器現貨供應
DLK1-80,DLK1-80A,快速電磁離合器,(廠家直銷)離合器
產品描述：
㈠、主要用途：DLK1系列快速電磁離合器，為磁通不過片式，動作靈敏可靠，摩擦片磨損后易調整，空載力矩小。主要用于搬運、軋鋼、半自動車床、數控車床、紡織等機械傳動系統中，實現離合、換向、變速、制動、定位等功能。
㈡、干式多片電磁離合（制動）器在下列條件下能可靠工作：
1、海拔高度不超過2000m；
2、周圍空氣溫度為-5℃～ 40℃；
3、周圍介質無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體的導電塵埃；
4、離合器、制動器線圈的供電電壓波動不超過 5和-15的額定電壓；
5、摩擦片應清潔無油污。
㈢、安裝：
1、安裝前檢查摩擦片不應有油污及雜物；
2、安裝時應軸向固定，如分軸安裝應保持同軸度為9級；
3、摩擦片磨損后，應調整氣隙δ。
方法是：松開調整母上的螺釘，轉動調整母，在通電的狀態下，使δ達到表中規定值，然后再擰緊螺釘。
主要性能參數
規格 | 額定動力矩 | 空載力矩 | 接通時間 | 斷開時間 | 額定電壓 | 線圈功率 | *高轉數 | 重量 |
N.m | (≤)N.m | (≤)S | (≤)S | D.C?V | W | r.p.m | Kg | |
2.5/2.5A | 25 | 0.1 | 0.1 | 0.03 | 24 | 16.5 | 3500 | 2 |
5/5A | 50 | 0.2 | 0.14 | 0.04 | 24 | 20.5 | 3000 | 3 |
10/10A | 100 | 0.3 | 0.16 | 0.06 | 24 | 28.8 | 3000 | 4.5 |
16/16A | 160 | 0.8 | 0.2 | 0.1 | 24 | 48 | 2500 | 5.9 |
25/25A | 250 | 1.2 | 0.27 | 0.15 | 24 | 53 | 2200 | 9 |
40/40A | 400 | 2 | 0.35 | 0.2 | 24 | 62 | 2000 | 13.5 |
80/80A | 800 | 4 | 0.4 | 0.25 | 24 | 79 | 1500 | 20 |
外形與安裝尺寸
規格 | 徑向尺寸 | 軸向尺寸 | ||||||||||||||
D1 | D2 | D3 | D | d | b | φ | e | h | L | L1 | L2 | L3 | L4 | L5 | δ | |
2.5 | 100 | 75H9 | 40 | 25 | 21 | 5 | 25 | 8 | 28.3 | 50 | 44.50 | 30 | 4 | 4 | 79 | 0.20±0.05 |
5 | 115 | 85H9 | 48 | 30 | 26 | 6 | 30 | 8 | 33.3 | 56 | 50.50 | 35 | 4 | 5 | 83 | 0.25±0.05 |
10 | 135 | 95H9 | 55 | 40 | 35 | 10 | 40 | 12 | 43.3 | 60 | 56 | 40 | 4 | 6 | 89 | 0.30±0.05 |
16 | 150 | 105H8 | 60 | 45 | 40 | 12 | 45 | 14 | 48.8 | 66 | 60 | 44 | 3 | 7 | 97 | 0.30±0.05 |
25 | 172 | 120H9 | 65 | 50 | 45 | 12 | 50 | 14 | 53.8 | 72 | 64 | 48 | 3.5 | 8 |
||
