| 產品參數 | |||
|---|---|---|---|
| 品牌 | 秦川熱工 | ||
| 是否支持加工定制 | 否 | ||
| 保護方式 | 紫外線 | ||
| 規格 | 秦川熱工mm | ||
| 結構形式 | 立式 | ||
| 燃料耗量 | 秦川熱工 | ||
| 使用環境 | 觀察火焰著火狀態的設備 | ||
| 適用范圍 | 工業燃燒器燃氣燃油 | ||
| 適用燃料 | 燃氣燃油 | ||
| 產品特性 | 質量保證 | ||
| 加工定制 | 是 | ||
| 電源電壓 | 220v | ||
| 檢測方式 | 紫外線 | ||
| 使用方式 | UV傳感器 | ||
| 可售賣地 | 全國 | ||
| 型號 | FZQ-102 | ||

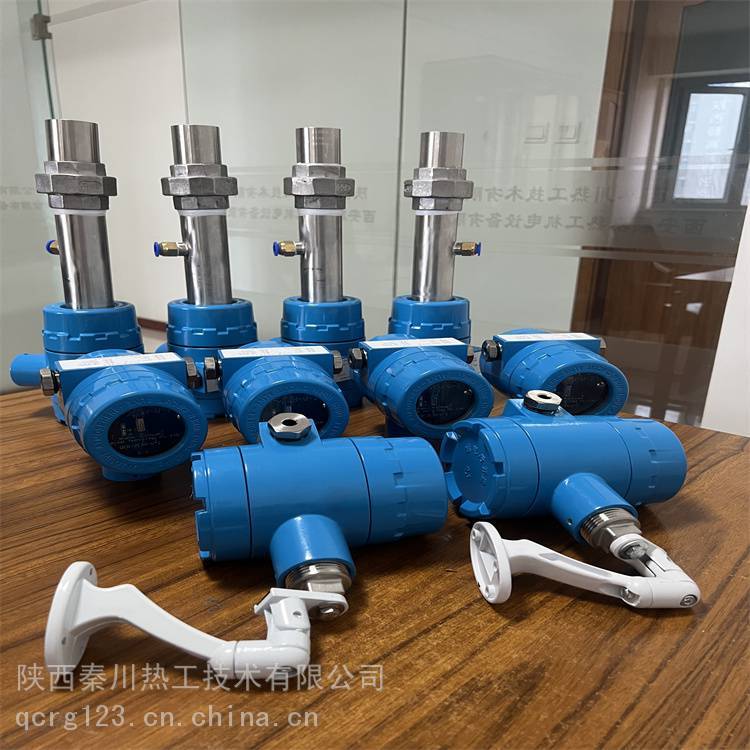

FZQ－102紫外線火焰監測器，用于燃氣、燃油工業燃燒器的火焰監測，該監測器只對產生的紫外線敏感，對燈光和爐膛高溫輻射無反應，抗干擾性強。
一、功能：
??控制點火裝置自動點火，點火同時自動打開燃料閥。在設定時間內沒有點燃，控制器自動關閉燃料閥并報警，如點火成功則保持燃料正常供應。
二、主要技術參數 ?
? ??1.電源220V±10 ?50/60HZ??????????????2.火焰檢測 UV傳感器
3.檢測響應時間 ≤0.2秒????????????????4.光譜響應范圍 190/280nm
5.傳感器與控制器連線 ≤20米???????????6.檢測對象 燃氣、燃油
三、五、安裝
１：連接時打開上蓋板，將電源線、控制線按上圖連接在對應的端子上。
２：將紫外探頭連線依次接到2，3，4端子上，并固定緊。
3：如需把監測器狀態送DCS系統，DCS來信號接6號端子，通過8，10號端子送回DCS系統即可。
4.探頭安裝
ZQ－102紫外線火焰監測器是一種非接觸式火焰監測器。用戶安裝時請將探頭對準火焰。探頭使用的溫度為80℃，用戶在燃燒器或其他高溫設備上使用時，探頭前的檢測通道需要通風冷卻。檢測通道直徑不小于Φ18，探頭的安裝螺紋為M20×1.5。
根據有關規定，監測靈敏距離為0.5米，（在檢測通道為Φ18的情況下），但監測距離會隨著火焰輻射強度和檢測通道的增大而增大，但距離不能超過2米。
2.調試
為了提高監測靈敏度，傳感器電纜不應與其它電源線或信號線混在一起。
ZQ－102紫外線火焰監測器在出廠時已調試好，一般情況下安裝即可使用。如果探頭距監測器過遠，布線引起的分布電容過大時，在無火焰的情況下顯示有火，請打開模塊，順時針緩慢調節模塊中間的匹配電位器，直到綠色指示燈滅，繼電器釋放為止，模塊調試好，調試好后，蓋上模塊蓋。請注意調試時不要超調，超調影響監測靈敏度。
? ?
