| 產品參數 | |||
|---|---|---|---|
| 品牌 | 昆侖海岸 | ||
| 產品特性 | 無線壓力 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 0~35MpakPa | ||
| 測量介質 | 油、水、氣體 | ||
| 精度等級 | 0.2級 | ||
| 輸出信號 | NB-IoTmA | ||
| 防爆等級 | Ex ib IICT6 Gb | ||
| 防護等級 | IP66 | ||
| 電源電壓 | 3.6V/3.8AhV | ||
| 接口尺寸 | M20*1.5外螺紋mm | ||
| 壓力檢測周期 | 1分鐘~1小時 | ||
| 壓力上報周期 | 5分鐘~24小時 | ||
| 顯示方式 | 液晶顯示 | ||
| 過載壓力 | 2倍量程 | ||
| 產品重量 | ≤1300g | ||
| 可售賣地 | 全國 | ||
| 類型 | 防爆壓力變送器 | ||
| 型號 | JYB-NB-PEx | ||

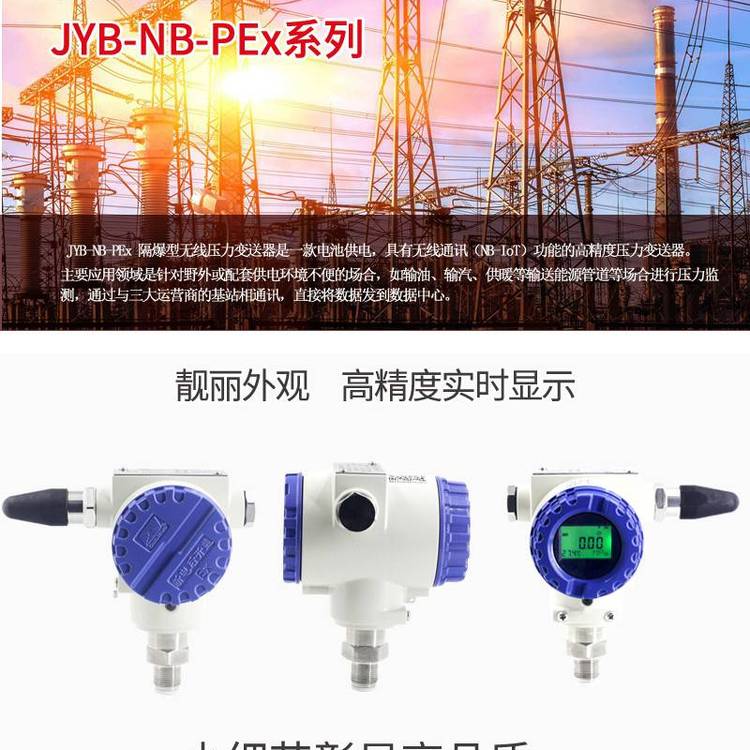

一．產品特點簡介 ?北京昆侖海岸NB-IoT隔爆型無線壓力變送器JYB-NB-PEx
·NB 無線壓力變送器是一款電池供電，具有無線通訊功能的 壓力變送器;?
·電池供電，無需現場布線方便使用；?
· 功耗設計，延長電池使用壽命；?
·無線通訊協議，與三大運營商基站對接；用戶無須擔心通訊距離；?
·支持電信 IoT 平臺、電信 APE 平臺以及網由數據平臺;?
·數據可直接上傳至數據服務器，用戶可以通過互聯網直接獲取數據;?
·高清高亮 LCD 液晶顯示，可視化按鍵操作;?
·金屬外殼，全密封設計，防護能力強;?
·具有報警閾值設置功能,數據快速上報;?
·具有斷網重連功能，從容應對基站通訊信號波動問題;?
·具有 的準確度，可達0.075級;?
二.主要用途?
本產品主要應用領域是針對野外或配套供電環境不便的場合，如輸油、輸汽、供暖等輸送能源管道等場合進行壓力監測，通過與三大運營商的基站相通訊，直接將數據發到?
數據中心。?
三.功能說明 ?北京昆侖海岸NB-IoT隔爆型無線壓力變送器JYB-NB-PEx
為了限度的降低系統功耗，本產品出廠時，上報周期默認是 30 分鐘通訊一次，為了盡可能的提高產品實時響應，本產品具有了壓力報警閾值設置的功能，默認每 5 分鐘?
進行一次壓力值讀取，當超過報警限值后，會快速上報數據。?
可設定變化量報警，如變化量設定為 10，則變化量超過總?
量程的 10后，也會快速上報數據。?
四.技術說明?
主要參數：?
1、規格型號：JYB-NB-PEx?
2、輸出形式：無線通訊 （NB-IoT）?
3、供電電池：ER34615 /3.6V 鋰電池/19Ah?
4、量程范圍：(0～35)MPa?
5、壓力上報周期：(5～1440)分鐘?
6、壓力檢測周期：(1～1440)分鐘?
7、準確度等級:0.1 級(70kPa～5MPa，25℃)?
0.2 級(0MPa～35 MPa,25℃)?
8、顯示：高清 LCD 顯示?
8、遲滯性與可重復性：±0.1％F·S?
9、長期穩定性：±0.1％F·S/y?
10、熱力零點漂移：±0.03％F·S/℃?
11、介質溫度：－40℃～65℃?
12、環境溫度：－40℃～65℃?
13、環境濕度：10RH～90RH,非結露?
14、功 耗：平均工作電流約 100mA 休眠電流約 6uA?
15、過程連接：M20×1.5 螺紋?
16、過載壓力：2 倍量程?
17、測量介質：油、水、氣體等與 316 不銹鋼兼容介質?
18、防護等級：IP66?
19、產品重量：≤1300g?
工作條件：?
變送器避免安裝在機械振動和較強電磁干擾的環境下。?
選型：?
產品外形：?
產品尺寸：
?
五.校零操作
長按“Z”鍵，屏幕主顯示區閃爍，右下角顯示“NO” 然后按“S”鍵，右下角顯示“YES”，表示進行零點校準，按下“M”鍵保存即可。?
六.安全說明?
安裝過程中應確保變送器過程連接牢固，方可加壓測量；拆卸前應確保關掉被測介質的閥門使壓力降至常壓，方可拆卸，以免介質噴出發生事故。?
對于需要防爆的工作場合，待旋緊后蓋后方可安裝至危險場合測量壓力，避免在危險場合帶電開蓋操作，不正確的操作將會引起嚴重的人身傷害和重大的物質?
損失。產品的外殼屏蔽地端必須與大地可靠連接，以確保運行的 性。外接地需要線徑不小于 4mm2的黃綠導線可靠連接。?
七.參數設置：
?
參數的設置密碼是 00001,輸入密碼后可修改下列?
參數值。?
參數代號?
意義?
P00?
密碼輸入菜單 密碼：00001?
P01?
偏移量?
P02?
上報周期 (5～1440)分鐘?
P03?
檢測周期 (1～1440)分鐘?
P04?
上限報警值, 0 表示不啟用該功能?
P05?
下限報警值, 0 表示不啟用該功能?
P06?
變化值報警,兩次檢測值之間的變化值超?
過總量程的 比,0 表示不啟用該功能?
E01?
設備 IMEI 號?
E02?
SIM 卡號?
E03?
無線通訊協議的版本號?
P99?
軟件關機： 1 表示關機?
關機后長按 M 鍵 10 秒，開機?
End?
1：保存當前的參數然后退出?
0：不保存直接退出?
常按”M”鍵,進入?yún)?shù)設置,根據顯示的參數代號可以獲知對應的參數值,繼續按 M 鍵順次查看各項參數值。?
【小技巧】：?
M S: 不松開 M 鍵持續按下 S 鍵則加速進入下一項菜單；?
M Z: 不松開 M 鍵持續按下 Z 鍵,則加速退回上一項項菜單；?
八.通過網由平臺查看數據 ?北京昆侖海岸NB-IoT隔爆型無線壓力變送器JYB-NB-PEx
步：在昆侖海岸云平臺iot.klha.net 注冊賬號；?
步：平臺賬號審核成功后，登錄進入云平臺，添加NB設備，點擊網關設備管理頁面，點擊新增，設備類?
型選移動/電信 NB 設備，設備序號為產品的標識碼（見產品銘牌標簽或二維碼）；設備型號按下面的型號來選。?
平臺網址?
iot.klha.net?
設備序號（SN）?
銘牌 15 位數字?
設備類型?
移動/電信 NB 設備?
設備型號(MODEL)?
JYB_NB_PYT_V21?
設備型號也可直接通過手機微信掃描產品二維碼獲得， 如下為掃一掃的文本信息?
{"SN":"333367891826775","NT":"DX","MODEL":"JYB_NB_PYT_ V21","PN":"20200508001","ICCID":"","CO":""}?
SN:表示設備序號 MODEL:表示設備型號 PN
