| 產品參數 | |||
|---|---|---|---|
| 品牌 | 昆侖海岸 | ||
| 是否進口 | 否 | ||
| 產地 | 北京 | ||
| 加工定制 | 是 | ||
| 測量范圍 | 0℃~50℃ | ||
| 0RH~100RH℃ | |||
| 測量精度 | 溫度 | ±0.5℃ | |
| 濕度 | ±3RH℃ | ||
| 輸出信號 | RS485 | ||
| 工作電壓 | DC24V(12V~28V)V | ||
| 安裝方式 | 壁掛式 | ||
| 通訊協議 | 標準MODBUS協議 | ||
| 功耗 | 0.96W | ||
| 顯示方式 | 液晶顯示 | ||
| 外形尺寸 | ABS白色104mm×87mm×31mm | ||
| 可售賣地 | 全國 | ||
| 類型 | 溫濕度 | ||
| 型號 | JWST-10W1 | ||
一.用途

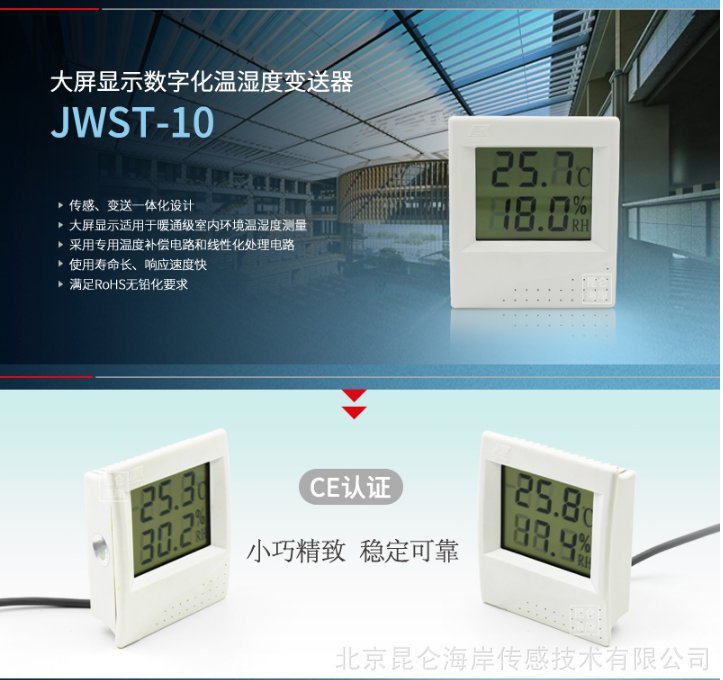

大屏顯示溫濕度變送器的傳感器采用進口產品，探測范圍寬，可對溫濕度進行 測量，使用溫度補償電路，產品工作
?大液晶顯示溫濕度?
?RS485或RS232通訊接口
?4mA～20mA、0V～5V或0V～10V標準模擬輸出
?響應時間快
?標準86接線盒安裝方式
.jpg)
二.技術參數
供 ? ?電：電流輸出型 DC 24V（22V～26V）
? ? ? ? ? 電壓輸出型 DC 24V（12V～24V）
? ? ? ? ? 網絡輸出型 DC 24V（12V～24V）
電流：電流輸出型 50mA（DC 24V）
? ? ? ? ? 電壓輸出型 20mA（DC 24V）
? ? ? ? ? 網絡輸出型 40mA（DC 24V）
量 ? ?程：濕度: 0％RH～100％RH ?□ ? ? ? ? ? ? ?
溫度:-10℃～60℃ ? ? ? ? ?
準 確 度：濕度±3％RH (5％RH～95％RH,25℃)
? ? ? ? ? 溫度±0.5℃（25℃）
工作溫度：-10℃～60℃
長期穩定性：濕度:≤1RH/y
? ? ? 溫度:≤0.1℃/y
響應時間：≤15s（1m/s風速）
輸出信號：電流輸出型：三線制4mA～20mA ??
?□ ? ? ? ? ?
? ? 電壓輸出型：0V～5V 或 0V～10V
?□ ? ? ? ? ?
? ? ? ? ? 網絡輸出型：RS485 ?□RS232
負載能力：電流輸出型：≤500Ω
? ? ? ? ? 電壓輸出型：輸出阻抗≤250Ω?
安裝方式：壁掛安裝、固定墻面
外 ? ?殼：ABS白色104mm×87mm×31mm
產品重量：≤ 100g
?
? ? ? ? ?
三.外形、接線?
外形尺寸：104mm×87mm×31mm
接線說明：（任何錯誤接線均有可能對變送器造成不可逆損壞）
24V：電源 （DC 24V） ? ? ? GND: 電源- (GND)
T: 溫度模擬輸出?
H：濕度模擬輸出?
RS485接口接線
A : RS485信號線的A 端
B-：RS485信號線的B-端
RS232接口接線（與RS232的DB9接口連接示意）
注:通訊協議詳見附錄和產品的配套光盤,并提供通訊測試軟件
注：電流型：JWST-10AC；電壓型：JWST-10VB/VC； 網絡型：JWST-10W1/W2
四.安裝 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
安裝步驟：
1、按下變送器后蓋下面的開蓋鍵打開變送器；
2、變送器后蓋有三個安裝孔，用膨脹螺釘或螺釘將其固定于墻面。也可以在裝載墻面預埋的線盒之上；
3、用電纜線把變送器連接到采集設備。
安裝位置：
1、變送器應盡量垂直放置， 安裝墻面時，傳感器在變送器的下方（變送器上的字體為正方向）；
2、安裝高度為人體坐高或主要要求測量的環境區域。
安裝注意事項：
1、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
2、安裝在環境穩定的區域,避免直接光照,遠離窗口及空調、暖氣等設備,避免直對窗口、房門。
3、盡量遠離大功率干擾設備，以免造成測量的不準確,如變頻器、電機等。
五.使用
1、仔細檢查，確保接線正確后，通過RS485轉換模塊（485輸出）或者直接（232輸出）連接PC機RS232串口，接通DC 24V或12V電源，可通過測試軟件查看溫濕度值；模擬輸出時：接通DC 24V或12V電源，用萬用表測量時就會輸出對應的電流或電壓值。（詳見通訊附錄）
2、如想拆卸變送器，必須先斷開電源，然后進行拆卸。
3、此變送器為室內型，變送器內部避免有水進入，以免造成損壞。
六.注意事項
1、使用前請認真閱讀本說明書，確保接線正確。任何錯誤接線均有可能對變送器造成不可逆損壞。
2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安裝，否則會造成溫濕度測量不準確。
3、防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用。請勿進行冷、熱沖擊。
4、
七、保養
? 1、變送器長時間使用會產生偏移，為 測量準確度，每年校準1一次。
八、運輸、存儲
? 1、變送器盡量避免震動，輕拿輕放。
? 2、長時間存儲條件：10℃～40℃；20％RH～50％RH。
九、開箱檢查
? 1、打開包裝后，檢查變送器是否完好。
? 2、變送器1支，說明書1份，合格證1張。
十、故障分析與排除
? 1、網絡輸出，如變送器通訊不上，請檢查接線是否正確，是否牢固；通訊測試軟件是否設置正確（串口，波特率，數據位，停止位校驗方式，采集周期，流量控制 ? 出廠默認為：com1，9600，8，1，n，1000，無）。
? 2、如不是上述原因，請與廠家聯系。
附錄1:通訊協議
1.符合標準MODBUS協議（RTU方式）。
主機查詢，變送器應答的主從方式
查詢溫度數據
地址0300000001CRCL CRCH
地址0302溫度H溫度LCRCL CRCH
例：對地址位為01的變送器讀溫度操作為：010300000001840A
應答
查詢濕度數據
地址0300010001CRCL CRCH
地址0302濕度H濕度LCRCL CRCH
例：對地址位為01的變送器讀濕度操作為：010300010001D5CA
應答
查詢溫濕度數據
地址0300000002CRCL CRCH
波特率碼0123456
波特率1200240048009600192003840057600
例：對地址位為01的變送器讀溫濕度操作為：010300000002C40B
應答
地址0304溫度H溫度L濕度H濕度LCRCL CRCH
查詢地址
FF0300020001CRCL CRCH
例：變送器讀地址操作為：FF03000200013014
應答
地址0302地址H地址LCRCL CRCH
2. 數據H（高位字節）和數據L（低位字節）為各自對應的當前溫濕度值：
?上傳數據需除十，如濕度上傳16進制 0311，轉換十進制為00785，表示78.5。
?溫度換算,如溫度上傳16進制 00FC, 轉換十進制為252,表示25.2℃。
?零下溫度換算,如溫度上傳16進制FF8C，轉換為十進制為-116,表示-11.6℃。
3.字節格式8位數據位，無校驗，1位停止位，
? 例：如
