| 產品參數 | |||
|---|---|---|---|
| 品牌 | 國產 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 可售賣地 | 全國 | ||
| 型號 | MEASLLEY-T | ||
MEASLLEY-T 軌道幾何狀態測量?jī)x
MEASLLEY-T軌道幾何狀態測量?jī)x是南方高鐵積極投身“一帶一路”建設最新推出的國際版軌道檢查設備。是一種靜態檢測軌道不平順的便捷工具，采用高精度軌距、超高、溫度等傳感器，配備強固式軍用三防平板電腦，可檢測高低、水平、扭曲、軌向等軌道不平順參數。MEASLLEY-T軌道幾何狀態測量?jī)x既可用于前期工程施工，又能完成后期路局工務段鐵路養護工作。MEASLLEY-T軌道幾何狀態測量?jī)x適用于高速鐵路、普速鐵路、城市軌道交通（地鐵線路）、有軌電車線路等國際國內多種軌道結構形式的測量工作。
產品功能
MEASLLEY-T軌檢儀為T(mén)型結構橫梁，絕緣滾輪支撐的機架。MEASLLEY-T軌檢儀橫梁中間設有目標棱鏡安裝機構。插入目標棱鏡并配備高精度自動全站儀后，對軌道進行靜態測量，對鋼軌進行精調作業MEASLLEY-T軌檢儀自身設備之間采用有線連接，穩定可靠MEASLLEY-T軌檢儀配備可充電電池，電池充滿后可持續使用12小時
產品特點
.jpg)

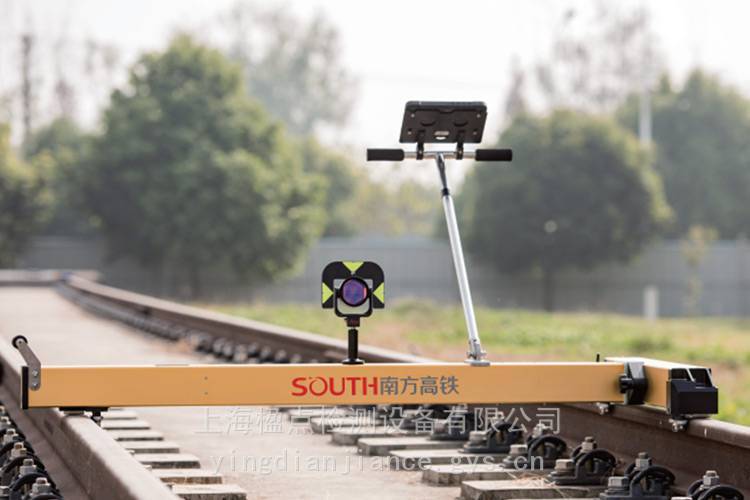

MEASLLEY-T軌檢儀為T(mén)型結構橫梁，絕緣滾輪支撐的機架
MEASLLEY-T軌檢儀具有獨立行走與推行機構，可在軌道上順滑、平穩推行，完成快速動態測量
MEASLLEY-T軌檢儀采用Rugged Tablet工業級平板電腦作為測量數據采集終端，屏幕顯示分辨率1280x800，白天和陽光直射下屏幕顯示可視
MEASLLEY-T軌檢儀內部安裝有軌距、超高等高精度傳感器，可在沒有外部測量?jī)x器的條件下，可直接獨立測量軌道的軌距、超高等軌道的內部幾何形位MEASLLEY-T軌檢儀橫梁中間設有目標棱鏡安裝機構。插入目標棱鏡并配備高精度自動全站儀后，對軌道進行靜態測量，對鋼軌進行精調作業
MEASLLEY-T軌檢儀配備可充電電池，電池充滿后可持續使用12小時左右
MEASLLEY-T軌檢儀自身設備之間采用有線連接，穩定可靠。和全站儀之間采用無線電臺通訊，可靠通訊距離在200米以上
MEASLLEY-T左右軌接觸端和突出部分按相關規定均做了絕緣處理，保證推行時左右軌不相互導通，符合線路修建和線路維護時的軌道檢測的安全作業規定
行走輪采用絕緣性能較好的陶瓷輪，通過精密加工處理，行走時輪緣跳動小、耐磨損
產品技術參數
項目 | 精度參數 |
拆裝精度 | 0.1mm |
超高測量范圍/精度 | ±200mm/±0.3mm |
軌距測量輪行程/精度 | 1410～1470mm/±0.02mm |
棱鏡中心到軌頂面高度 | 300±0.05mm |
棱鏡中心到固定端偏移 | 766±0.15mm |
外形尺寸 | 1760mm×895mm×273mm |
重量 | 24Kg |
