| 產品參數 | |||
|---|---|---|---|
| 品牌 | 國產 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 測量范圍 | 零界面入射～6000mm鋼縱波 | ||
| 尺寸 | 200 x 138 x 60（mm） | ||
| 可售賣地 | 全國 | ||
| 類型 | 便攜式探傷儀 | ||
| 型號 | KW-4B | ||

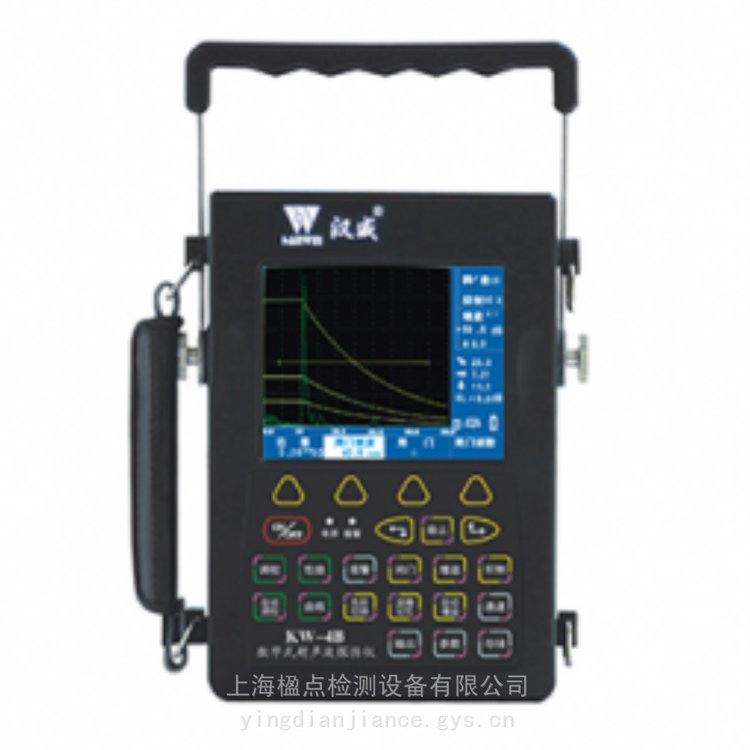

KW-4B 中科創新數字式超聲波探傷儀
KW-4B 數字式超聲波檢測儀是一款采用先進的數字集成技術，操作簡便，功能強大
產品概述
◆?KW-4B 數字式超聲波探傷儀是一款采用先進的數字集成技術，操作簡便，功能強大，機內集成鐵路探傷專用工藝能滿足鐵路機務系統的各種檢測需求
功能特點
◆?TFT真彩顯示器,中文功能熱鍵操作
◆?高性能安全環保鋰電，模塊插接式
◆?探頭接口:Q9-Q9
◆?高速USB接口，傳輸快捷，快速調校、操作簡潔
◆?探傷通道:30組,設置橫波探傷、縱波探傷、小角度探傷、表面波探傷
◆?存儲量:1000幅
◆?裂紋測高:實施衍射對裂紋進行測高.
◆?采用歐盟鑒定標準EN12668-1：2000，提供中英文歐標鑒定報告各一份
技術參數
◆?脈沖強度：600V
◆?阻抗匹配：200Ω、500Ω二檔可選
◆?工作方式：?jiǎn)尉絺?、雙晶探傷
◆?掃描范圍：零界面入射～6000mm鋼縱波
◆?重復頻率：60、120、200Hz三檔可選
◆?采樣頻率/位數：150MHz/8bits
◆?檢波方式：全檢波、正、負檢波、射頻波顯示
◆?工作頻率：?0.5-15MHz、0.5MHz-4MHz、2-8MHz
◆?衰減器精度：＜?±1dB/12dB
◆?增益調節：110dB（0.1dB、2dB、6dB步進，全自動調節）
◆?聲速范圍：（100 ～ 20000）m/s
◆?動態范圍：≥ 30dB
◆?垂直線性誤差：≤ 2
◆?水平線性誤差：≤ 0.1
◆?分辨力：＞40dB（5N14）
◆?靈敏度余量：＞60dB（深200mmΦ2平底孔）
◆?數字抑制：（0 ～ 80），不影響線性與增益
◆?電源、電壓：直流（DC）7.2V±10；交流（AC）220V±10
◆?工作時間：連續工作5小時以上（鋰電池供電）
◆?環境溫度：（-10 ～ 40）℃（參考值）
◆?相對濕度：（20 ～ 95） RH
◆?外型尺寸：200 x 138 x 60（mm）
應用
◆?鐵路機務段專用，可應用于輪轂、車軸等部件的檢測
