| 產品參數 | |||
|---|---|---|---|
| 品牌 | 汕超 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 測量范圍 | 2.0～10000mm (鋼縱波) | ||
| 分辨率 | */ | ||
| 尺寸 | 246mm×166mm×47mm | ||
| 重量 | 約1.5kg | ||
| 可售賣地 | 全國 | ||
| 類型 | 便攜式探傷儀 | ||
| 型號 | CTS-1010 | ||

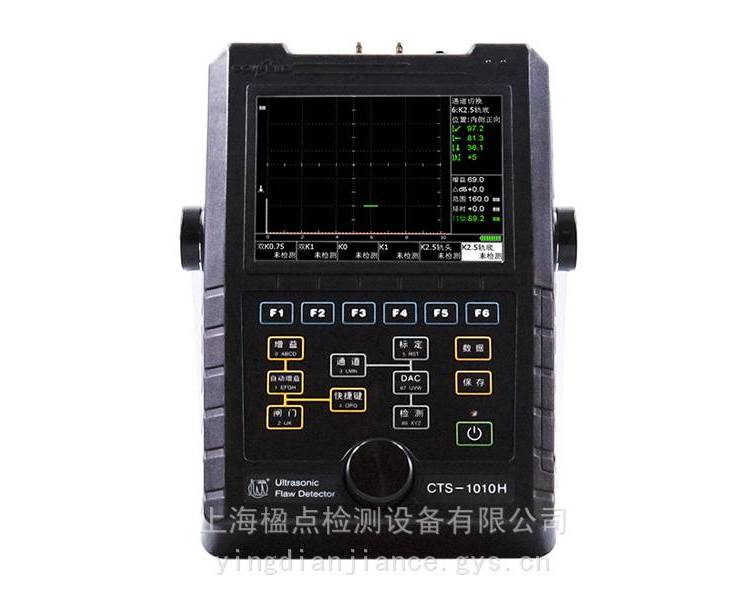

CTS-1010 鋼軌焊縫超聲探傷儀?性能穩定、輕巧便攜、操作方便
CTS-1010鋼軌焊縫探傷儀配備國內業界先進的方波激勵技術、性能穩定、輕巧便攜、操作方便、性價比高。儀器符合新容規TSG R0004-2009，兼容歐盟EN12668-1:2010標準的要求。
產品介紹
CTS-1010鋼軌焊縫探傷儀配備國內業界先進的方波激勵技術、性能穩定、輕巧便攜、操作方便、性價比高。儀器符合新容規TSG R0004-2009，兼容歐盟EN12668-1:2010標準的要求。顯示屏采用業界先進的高分辨率TFT屏(640×480)，完全勝任在室外和陽光直射的環境下工作；配備可長達8小時連續工作的高性能鋰電池，重量僅1.5kg，特別適合鐵路交通部門無損探傷作業現場中使用。
功能特點
六個專用檢測通道，每個通道參數獨立可調節。參數設置界面采用全屏參數顯示方式，所有參數一目了然。每個通道通過快捷按鍵F1-F6對應，通道切換方便，探傷工作時更換探頭后切換至相應的通道即可。
人性化檢測菜單設計，根據“參數設置——>標定工作——>DAC曲線制作——>探傷檢測”的流程，界面設置按鈕“通道——>標定——>DAC——檢測”與之相對應，儀器操作方便，使用更輕松。
多功能快捷按鍵設計，用戶可以自定義該按鍵的功能以方便操作習慣?？旖萱I功能涵蓋儀器里面的幾乎所有功能。
先進的電路設計，確保能快速、準確地對缺陷的回波信號進行顯示和分析，對各種弱小信號的變化和細節都能及時響應，回波信號的實時性和真實性得到有效的保證。
先進的方波激勵技術，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；可調節的激勵脈沖寬度、激勵電壓、阻尼電阻，使在檢測薄工件和復合材料都具有較高的分辨率。
FIR數字濾波技術，信噪比更佳；探頭頻譜分析功能，掌控您的探頭，高性能5.7"TFT屏(640×480)，最適宜室外及強光下作業。
兼容歐標EN12668-1:2000設計；可長時間連續記錄和存貯，滿足新容規TSG R0004-2009的要求。
自動校準材料聲速、探頭延時、探頭K值；方便的DAC曲線制作及應用。
內置32G內存，實現海量存貯；USB口可外接U盤、鍵盤、鼠標，可實現與計算機通訊、數據轉存。
人體工程學優化設計的結構及外觀，擁有多角度調節的提手，重量約1.5kg的儀器，操作和攜帶極為便利。
性能指標
| 脈沖類型 | 負方波，發射電壓-25～-250V連續可調，步進為25V。 |
| 工作方式 | 單、雙 |
| 阻尼 | 400、80Ω |
| 工作頻率 | 分寬帶、窄帶兩檔，寬帶：0.5～15MHz，窄帶：1.0～4MHz |
| 增益 | 0.0～110.0dB ，步進值：0.1、1.0、2.0、6.0dB；0.1dB檔提供智能加速調節功能 |
| 聲速范圍 | 1000～15000m/s ，連續可調，內置30個常用的材料聲速值 |
| 檢測范圍 | 2.0～10000mm (鋼縱波) ，連續可調，最小步進值 0.1mm |
| 檢波方式 | 正向、負向、全波、射頻（RF） |
| 閘門及報警器 | 兩路閘門及硬件驅動實時報警信號，可選：進波報警、失波報警、DAC曲線報警，報警信號為聲、光報警；測量方式：峰值、前沿 |
| 顯示屏 | 5.7"TFT彩色液晶顯示屏，分辨率640×480 |
| 脈沖移位 | -7.5～3000μs |
| 探頭零值 | 0～999.9μs |
| 脈沖重復頻率 | 25～800Hz，自動調節方式 |
| 垂直線性誤差 | ≤3 |
| 水平線性誤差 | ≤0.4 |
| 靈敏度余量 | ≥60dB (200Φ2平底孔) |
| 分辨率 | ≥26dB(2.5P20) |
| 動態范圍 | ≥32dB |
| 抑制 | (0～90)，不影響線性與增益 |
| 電噪電平 | |
| 接口 | Q9接口；USB HOST |
| 電源 | 電源：大容量鋰電池，無記憶效應，可連續工作8小時；內置充電器(可另購?fù)饨映潆娖?；交流：220V |
| 超聲標準 | 兼容 EN12668-1標準；符合 JB/T 10061-1999標準 |
| 重量 | 約1.5kg |
| 體積(高×寬×厚) | 246mm×166mm×47mm |
