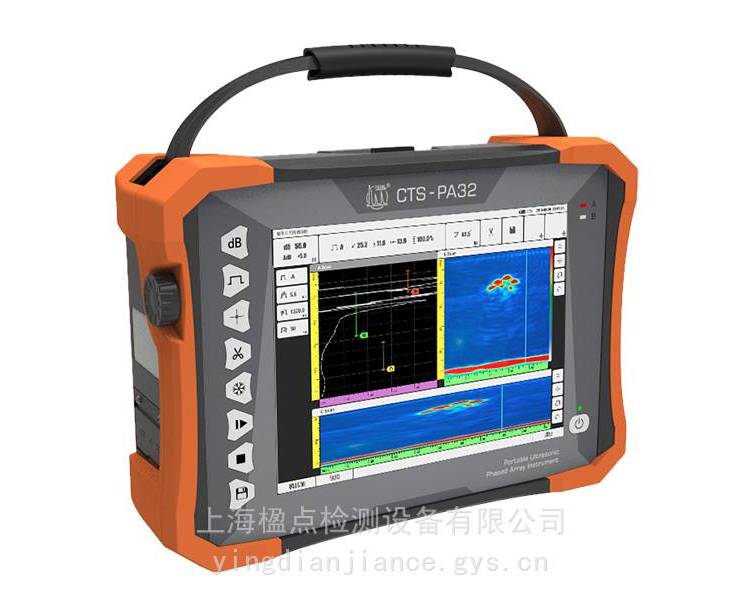

CTS-PA32便攜式相控陣超聲檢測儀??超聲、TOFD、傳統相控陣、全聚焦成像
CTS-PA32便攜式相控陣超聲檢測儀是達到32:128個檢測通道的便攜式相控陣檢測儀器；儀器具備常規超聲、TOFD、傳統相控陣、全聚焦成像、TOFD與相控陣同時掃查，支持雙陣列探頭等功能；儀器采用防水、防油面板，可觸屏操作，實現檢測數據全程記錄，是國產先進的智能化相控超聲檢測設備。
產品介紹
CTS-PA32便攜式相控陣超聲檢測儀是達到32:128個檢測通道的便攜式相控陣檢測儀器；儀器具備常規超聲、TOFD、傳統相控陣、全聚焦成像、TOFD與相控陣同時掃查，支持雙陣列探頭等功能；儀器采用防水、防油面板，可觸屏操作，實現檢測數據全程記錄，是國產先進的智能化相控超聲檢測設備。
功能特點
檢測通道：32:128通道相控陣檢測功能、全聚焦檢測成像功能、TOFD與相控陣同時掃查、支持雙陣列探頭、雙通道TOFD檢測功能、雙通道常規檢測等功能，滿足客戶的各種檢測需求。
相控陣模塊：對接焊縫檢測模塊、3D全聚焦螺栓檢測模塊、菊花探頭螺栓檢測、平板C掃檢測模塊、鋼軌焊縫檢測模塊、復合材料檢測模塊、全聚焦多模式檢測模塊、相控陣多組檢測模塊等。
TOFD模塊：具有工藝參數設置、探頭楔塊參數設置功能，根據探頭和工藝參數計算覆蓋區域的相關參數，包括PCS、掃查面覆蓋、底面覆蓋、聲束夾角。
常規模塊：主要功能：A型波顯示；閘門聲程、水平、深度、幅度；聲速、延時、零點設置；波形凍結；DAC曲線；自動增益；單發單收模式；一發一收模式；脈沖寬度、發射電壓設置；濾波選擇；通道參數存儲、調用。
工藝設計：具有工藝仿真模型，也可用CAD軟件編輯工件尺寸導入儀器，直接調用工件形狀，可為用戶定制專屬檢測工藝，一站式提供全套解決方案。
相控陣校準：支持ASME標準規定的ACG和TCG曲線補償功能(TCG可記錄16點)，解決扇形掃查時能量分布不均勻及測量誤差等問題。聲速、延時、ACG、TCG及編碼器的校準流程化操作設計，簡單易用。
圖像處理：具有動態深度聚焦和平滑處理功能，不同深度的缺陷均能達到很好的檢測分辨力及優質圖像顯示；具有圖像縮放及平移實現圖像顯示自定義布局；具有閘門擴展功能實現缺陷圖像的細微觀察。具有多組顯示功能，顯示組數可達4組。
結構設計：采用全密封防水防塵設計，適合各種惡劣檢測環境。提供豐富的接口功能，USB3.0接口實現高速數據轉存，DP（DisplayPort）視頻接口可轉HDMI實現屏幕無限擴大。
延時精度：納秒級的延時精度，提高相位延時的精度，能夠顯著地抑制旁瓣，提高聲束的縱向和橫向分辨率，改善成像清晰度。
數據采集：常規A掃連存，相控陣線掃、扇掃、C掃、TOFD掃實時快速成像，相控陣全聚焦成像，連續數據記錄采用編碼器或時基。
聚焦法則：根據聲束角度、焦距、掃查模式、探頭及楔塊參數自動計算快速生成，扇形掃查角度步進自動優化。
濾波器：高通、低通、多個窄帶可選，脈沖濾波器寬度根據探頭頻率自動優化，凸顯優良的噪聲處理技術。
顯示屏：10.4寸工業級、TFT顯示屏，提供觸屏操作，室外或強光線下提供極佳的顯示效果。
供電電源：電源供電交直流兩用，單獨使用電池可確保儀器工作4.5小時以上。
性能指標
| 通道參數 | |
| PA/TFM模式 | 32:128通道 |
| UT模式 | 2通道 |
| TOFD模式 | 2通道 |
| 物理參數 | |
| 顯示 | 10.4′顯示屏，帶觸摸功能 |
| 探頭接口 | IPEX 1個，C5 4個 |
| I/O 接口 | USB 3.0（HOST）2個，USB 2.0（HOST）1個；DP (DisplayPort)顯示接口可轉HDMI；WIFI（通過USB口加載）；LEMO 1B 二維編碼器接口；TTL輸入輸出口 |
| GPS | 有 |
| 存儲器 | 內部：64GB；外部: U盤 |
| 重量 | 4.6kg（不含電池） |
| 體積 | 長×高×寬：346×246×133mm |
| 電源 | 交流：100V～240V 50Hz/60Hz；直流：13.5V |
| 電池類型 | 鋰電池 |
| 電池容量 | 雙電池，單個電池＜100Wh |
| 電池時間 | ≥4.5h |
| 溫度特性 | 工作溫度：-10℃～40℃；儲存溫度：-20℃～60℃ |
| 防護等級 | IP65 |
| 常規超聲性能指標 | |
| PRF | 25Hz～10kHz |
| 發射電壓 | 75V～250V（50Ω負載） |
| 脈沖寬度 | 30ns～1000ns，步進5ns |
| 阻尼 | 400Ω、80Ω |
| 采樣頻率 | 100MHz |
| 帶寬 | 多頻帶覆蓋0.5MHz～20MHz（-3dB） |
| 增益 | 0.0dB～110.0dB |
| 靈敏度余量 | ≥60dB (窄帶)，≥52dB（寬帶）（2.5P20、200Φ2平底孔） |
| 垂直線性 | ≤3 |
| 水平線性 | ≤0.1 |
| 分辨力 | ≥26dB (2.5P20) |
| 動態范圍 | ≥30dB |
| 濾波器 | 高通、低通、多個窄帶 |
| 檢波 | 正向、負向、全波、射頻（TOFD模式） |
| 通道 | 雙通道 |
| 范圍 | 10000mm (鋼縱波) |
| 測量閘門 | A、B、G |
| 閘門起點 | 全范圍 |
| 閘門寬度 | 閘門起點到全范圍 |
| 閘門高度 | 1～99 |
| 報警 | 聲、光報警 |
| 測量模式 | 前沿、峰值 |
| TCG | 16點 |
| 相控陣全聚焦性能指標 | |
| 通道數 | 32：128通道 |
| 孔徑 | 32陣元 |
| 支持陣元數 | 128陣元 |
| 聚焦法則 | 不小于1024 |
| 掃查角度范圍 | -89°～89° |
| 校準功能 | 聲速、延時、TCG、ACG、編碼器 |
| 檢測范圍 | 1000mm |
| 最小角度步進 | 0.1°，帶自動優化功能 |
| 采樣頻率 | 100MHz，10bit |
| 檢波 | 全波 |
| A掃波高顯示 | 800 |
| 可調模擬增益 | 80dB |
| 重復頻率 | 20kHz |
| 發射電壓 | 20V～110V（50Ω負載） |
| 脈沖方式 | 雙極性方波 |
| 脈沖寬度 | 30ns～1000ns，步進5ns |
| 帶寬 | 多頻帶覆蓋0.5MHz～20MHz（-3dB） |
| 濾波 | 高通、低通、多個窄帶 |
| 觸發 | 編碼器、時基 |
| 測量模式 | 前沿、峰值 |
| 顯示讀數 | 幅度、聲程、水平、深度 |
| 測量分辨率 | 0.5mm |
| 掃查類型 | 線掃、扇掃、C掃、D掃、全聚焦（TFM） |
| 掃查長度 | 不小于15米 |
| 掃查速度 | 不小于30mm/s |
| TFM成像 | 實時2D |
| TFM焦點數量 | 100萬點 |
| 3D重構成像 | 有 |
