| 產品參數 | |||
|---|---|---|---|
| 品牌 | 汕超 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 測量范圍 | 0.0～2000mm，最小范圍1mm | ||
| 可售賣地 | 全國 | ||
| 類型 | 便攜式探傷儀 | ||
| 型號 | CTS-PA22A | ||

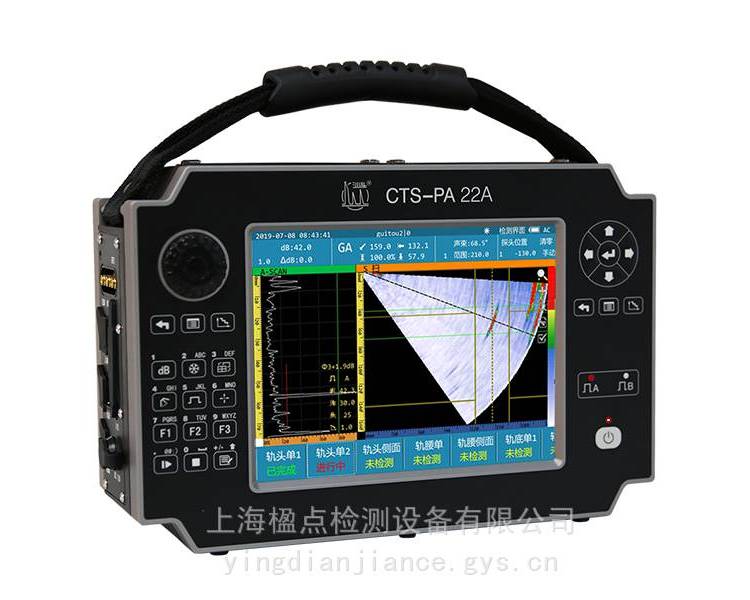

CTS-PA22A 便攜式相控陣超聲檢測儀
? CTS-PA22A相控陣超聲檢測儀是汕頭“超聲電子”最新自主研制、接收檢測通道可達64個的便攜式相控檢測儀器；儀器采用防水、防油面板，無風扇設計，可觸屏操作，實現檢測數據全程記錄，配合自主研制的相控陣探頭和探傷工藝，可實現全套相控陣系統的性能、性價比、技術支持，最具競爭力的智能化相控陣超聲檢測設備。
CTS-PA22A 相控陣超聲檢測儀的TOFD檢測功能具備2組TOFD檢測通道，能夠一次性掃查覆蓋100mm厚度焊縫。
產品介紹
CTS-PA22A相控陣超聲檢測儀是汕頭“超聲電子”最新自主研制、接收檢測通道可達64個的便攜式相控檢測儀器；儀器采用防水、防油面板，無風扇設計，可觸屏操作，實現檢測數據全程記錄，配合自主研制的相控陣探頭和探傷工藝，可實現全套相控陣系統的性能、性價比、技術支持，最具競爭力的智能化相控陣超聲檢測設備。
CTS-PA22A 相控陣超聲檢測儀的TOFD檢測功能具備2組TOFD檢測通道，能夠一次性掃查覆蓋100mm厚度焊縫。
功能特點
16:64通道相控陣檢測功能、雙通道常規檢測功能、雙通道TOFD檢測功能，滿足客戶的各種檢測需求。
具有3D工藝仿真模型，可為用戶定制專屬檢測工藝，一站式提供全套（儀器 探頭 工藝）解決方案。
具有圖像平滑處理功能，提供優質圖像顯示。
具有動態深度聚焦功能，不同深度缺陷均能達到很好的檢測分辨力。
無需風扇散熱，采金屬外殼、全密封防水防塵設計及自然散熱模式，適合各種惡劣檢測環境。
2.5ns 的延時精度，提高相位延時的精度，能夠顯著地抑制旁瓣，提高聲束的縱向和橫向分辨率，改善成像清晰度。
相控陣線掃、扇掃、C掃、TOFD掃實時快速成像及常規A掃，連續數據記錄采用編碼器，100原始數據采集。
支持ASME標準規定的ACG和TCG曲線補償功能，解決扇形掃查時能量分布不均勻及測量誤差等問題。
聚焦法則根據聲束角度、焦距、掃查模式、探頭及楔塊參數自動計算快速生成，扇形掃查角度步進自動優化。
濾波器0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz三檔可選，脈沖寬度根據探頭頻率自動優化，凸顯優良的噪聲處理技術。
8.4寸工業級、全WVGA分辨率（800×600）TFT顯示屏，提供觸屏操作，室外或強光線下提供極佳的顯示效果。
鍵盤按鍵人性化設計，適合左右手同時操控，一鍵飛梭快速設置參數。
USB接口實現數據快速轉存；HDMI視頻接口實現檢測屏幕外接無限擴大。
配套的上位機分析軟件具備分析功能、連存數據等功能。
電源供電交直流兩用，可同時使用兩塊鋰電池供電，并支持電池?zé)岵灏魏妥詣忧袚Q電池，確保儀器連續工作6小時以上。
TOFD功能：具有 3D工藝仿真模型，自動計算生成相關工藝參數參考，軟件流程化設計；具有擴散角測量、延時校準、前沿測量、PCS校準、直通波和底波測量、編碼器校準、深度校準等校準功能；具有對比度、放大、SAFT、拉直和差分等圖像處理功能，可以進行在線分析和離線分析，離線分析軟件同時兼容CTS-1008plus、CTS-2009、CTS-PA22A三款設備。
性能指標
| 通道參數 | |
| PA 模 式 | 16:64通道 |
| UT 模 式 | 2通道 |
| 物理參數 | |
| 顯示 | 8.4寸800×600 TFT彩色液晶屏 |
| 探頭接口 | I-PEX 160 pin相控陣探頭接口；C5常規探頭接口，支持一發一收及自發自收 |
| I/O 接口 | USB2.0接口（2個）；HDMI高清視頻接口；LAN 千兆網口；WIFI 無線網口； I/O調試接口；二維編碼器接口 |
| 存儲器 | 內部： 1GB內存 4GB FLASH，SD卡（可擴展32G）；外部： U盤 |
| 重量 | 5.5kg（含電池）） |
| 體積 | 長×高×寬：298mm×198mm×106mm |
| 電源 | 交流：100V～ 240V；直流：12V |
| 充電 | 外置充電器充電 |
| 工作時間 | 6小時 |
| 功率 | 24W |
| 語言 | 中文 |
| 溫度特性 | 工作溫度：-20℃～ 50℃；存儲溫度：-20℃～ 60℃ |
| 防護等級 | IP54 |
| 性能參數—PA工作模式 | |
| 重復頻率 | 50Hz～ 10kHz |
| 電壓 | 雙極性 ±45V～±100V，步進5V |
| 脈沖寬度 | 20ns～800ns，步進5ns |
| 阻尼 | 50Ω |
| 采樣頻率 | 100MHz |
| 延時精度 | 2.5ns |
| 接收延時 | 0us～40us |
| 帶寬 | 0.5MHz～20MHz |
| 增益 | 0.0dB～90dB |
| 濾波器 | 0.5～9.7MHz、4.0～12.5MHz、6.7～20.8MHz三檔可選 |
| 檢波 | 全波 |
| 掃描線 | 128線 |
| 觸發 | 編碼器、時基 |
| 掃描類型 | 線掃、扇掃、C掃 |
| 角度范圍 | 線掃：-85°～ 85°；扇掃：-85°～ 85° |
| 自動校準 | TCG、ACG |
| 檢測范圍 | 0.0mm～1000mm，最小范圍11mm |
| 顯示延遲 | 1000mm |
| 單位 | mm |
| 測量閘門 | A、B |
| 閘門起點 | 全范圍 |
| 閘門寬度 | 閘門起點到全范圍 |
| 閘門高度 | 0～100 |
| 報警 | 聲、光 |
| 測量模式 | 峰值、前沿 |
| 顯示讀數 | 幅度、聲程、水平、深度 |
| 測量分辨率 | 0.5mm |
| 性能參數—UT工作模式 | |
| 重復頻率 | 50Hz～10kHz |
| 電壓 | 負方波 -75V～-250V，步進25V |
| 脈沖寬度 | 20ns～800ns，步進5ns |
| 阻尼 | 80Ω、400Ω |
| 采樣率 | 200MHz |
| 帶寬 | 0.5MHz～20MHz |
| 增益 | 0.0dB～110.0dB |
| 濾波器 | 窄帶 |
| 檢波 | 全波 |
| 觸發 | 時基 |
| 掃描類型 | A掃 |
| 自動校準 | DAC、AVG |
| 檢測范圍 | 0.0～2000mm，最小范圍1mm |
| 顯示延遲 | 2000mm |
| 顯示移位 | 2000mm |
| 單位 | mm |
| 測量閘門 | A、B |
| 閘門起點 | 全范圍 |
| 閘門寬度 | 閘門起點到全范圍 |
| 閘門高度 | 5～95 |
| 報警 | 聲、光 |
| 測量模式 | 峰值、前沿 |
| 顯示讀數 | 幅度、聲程、水平、深度 |
| 測量分辨率 | 0.1mm |
| 性能參數—TOFD模式 | |
| 重復頻率 | 50Hz～10kHz |
| 電壓 | 負方波 -75V～-250V，步進25V |
| 脈沖寬度 | 20ns～800ns，步進5ns |
| 阻尼 | 80Ω、400Ω |
| 采樣率 | 200MHz |
| 帶寬 | 0.5MHz～15MHz |
| 增益 | 0.0dB～110.0dB |
| 濾波器 | 寬帶、窄帶 |
| 檢波 | 射頻 |
| 觸發 | 編碼器 |
| 掃描類型 | A掃、TOFD掃 |
| 自動校準 | 延時、
