| 產品參數 | |||
|---|---|---|---|
| 品牌 | 汕超 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 測量范圍 | 0.0～1000mm（鋼縱波） | ||
| 可售賣地 | 全國 | ||
| 類型 | 便攜式探傷儀 | ||
| 型號 | CTS-2108PA | ||

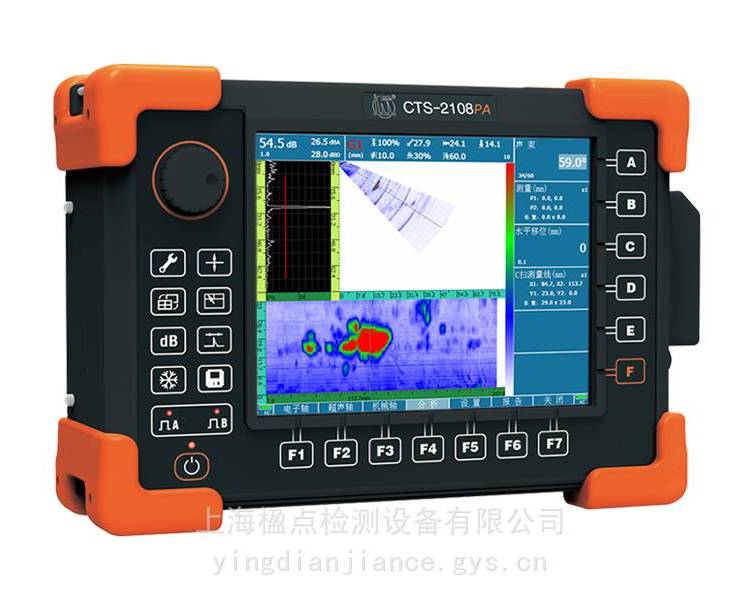

CTS-2108PA 便攜式相控陣超聲檢測儀?
CTS-2108PA相控陣超聲檢測儀是汕頭“超聲電子”研制的第一代達到32:64檢測通道的相控檢測儀器；儀器全中文操作，采用防水、防油面板，無風扇設計，操作簡單、快捷，實現檢測數據全程記錄，配套的相控陣探頭、掃查器全部自主研發制造，實現了全套設備性能和功能的匹配、的性價比，并為用戶提供個性化的應用工藝定制服務。
產品介紹
CTS-2108PA相控陣超聲檢測儀是汕頭“超聲電子”研制的第一代達到32:64檢測通道的相控檢測儀器；儀器全中文操作，采用防水、防油面板，無風扇設計，操作簡單、快捷，實現檢測數據全程記錄，配套的相控陣探頭、掃查器全部自主研發制造，實現了全套設備性能和功能的匹配、的性價比，并為用戶提供個性化的應用工藝定制服務。
功能特點
32:64檢測通道，可同時激勵32個陣元進行聚焦，可使用陣元數目多達64個的相控陣探頭。當探頭其他參數一定時，通道數越多，其聲束控制及成像特性就越好。采用64個檢測通道對工件進行大面積的C掃描，大大提高檢測效率。
1ns 的延時精度，國內；提高相位延時的精度，能夠顯著地抑制旁瓣，提高聲束的縱向和橫向分辨率，改善成像清晰度。
A掃、線掃、扇掃、C掃實時快速成像，支持A掃 線掃、A掃 線掃 C掃、A掃 扇掃、A掃 扇掃 C掃等顯示方式組合，連續數據記錄可選擇編碼器和時基兩種模式，100原始數據采集。
支持ASME標準規定的ACG和TCG曲線補償功能（國內獨具），解決扇形掃查時能量分布不均勻及測量誤差等問題；支持ACG自動標定功能，采用ACG及TCG補償時缺陷回波靈敏度一致性更高。
國內一臺無需風扇散熱的相控陣儀器，儀器采用全密封防水防塵設計及自然散熱模式，適合各種惡劣檢測環境。
軟件操作模塊化設計，提供各種檢測模塊，對接焊縫、T型焊縫、復合材料等，操作簡單，缺陷判斷更容易。
聚焦法則根據波束角度及焦距、掃查模式、探頭晶片參數自動計算快速生成，扇形掃查角度步進自動優化。
50dB 模擬增益、36dB數字增益；20MHz的帶寬，濾波器0.5-9.7MHz、4.0-12.5MHz、6.7-20.8MHz三檔可選，脈沖寬度根據探頭頻率自動優化，凸顯優良的噪聲處理技術；具有圖像平滑處理功能，提高圖像顯示質量。
8.4寸工業級、全WVGA分辨率（800x600）TFT顯示屏，室外或強光線下提供極佳的顯示效果。
海量數據存儲，可存儲A掃、線掃、扇掃及C掃圖像；自動生成檢測報告。
USB接口，實現數據快速轉存；HDMI視頻接口實現檢測屏幕無限擴大。
電源供電交直流兩用，可同時使用兩塊鋰電池供電，供電時儀器根據電量可自動切換電池，確保儀器工作6小時以上。
性能指標
| 物理參數 | |
| 顯示 | 8.4”800×600彩色TFT |
| 探頭接口 | I-PEX 160pin |
| I/O接口 | USB 2.0（HOST）；HDMI視頻接口；LAN 100M網絡接口;編碼器接口 |
| 存儲器 | 內部：1GB內存 4GB閃存；外部: U盤 |
| 重量 | 3kg（含電池） |
| 體積 | 290mm×195mm×105mm |
| 電源 | AC:100～240V 50Hz/60Hz; DC：12V |
| 充電 | 外置充電器 |
| 電池時間 | >6h |
| 功率 | 25W |
| 語言 | 中文/英文 |
| 溫度特性 | 工作溫度：-20℃～ 50℃；儲存溫度：-30℃～60℃ |
| 防護等級 | IP53 |
| 脈沖發生器 | |
| PRF | 10000Hz |
| 電壓 | 負方波，-50V～-100V，10V步進 |
| 寬度 | 20～800ns，5ns步進 |
| 阻尼 | 50Ω |
| 延時精度 | 0～10us，精度1ns |
| 接收器 | |
| 帶寬 | 0.5～20MHz |
| 增益 | 0.0～86.0dB，50dB模擬增益，36dB數字增益 |
| 接收延遲 | 0～10us，精度1ns |
| 濾波器 | 0.5～9.7MHz、4.0～12.5MHz、6.7～20.8MHz三檔可選 |
| 檢波 | 正向、負向、全波、射頻 |
| 通道 | 32:64 |
| 掃描 | |
| 類型 | 線掃、扇掃、C掃 |
| 觸發 | 時基/編碼器 |
| 掃描線 | 128線 |
| 角度 | 線掃 -75°～ 75°，步進0.1、1、10可調；扇掃 -75°～ 75°，步進自動優化 |
| 校準 | |
| 自動校準 | 聲速、探頭零點、ACG、DAC/TCG |
| 檢測范圍 | 0.0～1000mm（鋼縱波） |
| 顯示延遲 | 1000mm |
| 單位 | mm、us |
| 閘門 | |
| 測量閘門 | A、B |
| 界面閘門 | I（選項） |
| 閘門起點 | 全范圍 |
| 閘門寬度 | 閘門起點到全范圍 |
| 閘門高度 | 0～100 |
| 報警 | 聲、光 |
| 參考光標 | 兩個測量光標，可測量圖像上水平、垂直位置及光標間距離 |
| 測量 | |
| DAC | 最多20點，40dB動態范圍 |
| 測量模式 | 前沿、峰值 |
| 顯示讀數 | 閘門內讀數：幅度及聲程;光標測量讀數：位置、長度、高度（寬度）、光標間距 |
| 測量分辯率 | 0.5mm |
| 曲面校正 | 支持 |
| 輔助功能 | 通過聚焦法則完成 |
| 配套探頭 | |
| 標準配置 | 探頭：4L16-1.0*10-C10，楔塊：SC10-N55S |
| 選配 | 5L64 5MHz64 ELE1.0mm;2.5L16 2.5MHz16 ELE0.5mm;5L32 5.0MHz32 ELE0.5mm;2.5S32 2.5MHz32 ELE0.5mm;2.5L32 2.5MHz16 ELE1.0mm |
| 掃查器 | |
| 型號 | SCQpa-1 |
| 測量分辨率 | 0.5mm |
| 說明 | 相控陣C掃;磁吸功能 |
應用領域風機T型焊縫檢測
特殊T型焊縫檢測
特殊結構焊縫檢測
T型中間未焊透檢測
鍋爐縱縫檢測
水輪機T型焊縫檢測
螺管螺紋裂縫檢測
大厚度焊縫檢測
鋼軌焊縫檢測
乙烯管電熔接頭檢測
復合材料C掃描檢測
常規焊縫檢測
鋼結構、電站鍋爐、壓力容器、輸送管道、核電、油罐、儲罐等對接焊縫、角焊縫、TKY焊縫采用相控陣扇形掃查，利用一次波及二次波對焊縫進行全覆蓋，沿線掃查替代鋸齒形掃查，檢測效率及檢測可靠性顯著提高。
葉根或探頭移動空間受限的工件檢測
探頭移動的空間受限，常規檢測時需要使用不同角度的探頭，利用相控陣檢測進行扇形掃查可實現全覆蓋檢測，檢測效率與可靠性大大提高。電力行業標準《DL/T714-2011 汽輪機葉片超聲波檢驗技術導則》提到可以用相控陣檢測樅樹型葉根。
螺栓檢測
在許多鋼結構的連接中使用到螺栓，螺栓的根徑裂紋嚴重影響到螺紋的使用，利用相控陣的小角度扇掃覆蓋螺栓的螺紋區域，圖像化顯示結果很容易判斷螺紋有沒有產生裂紋。CTS-2108PA儀器滿足電力標準《DL/T 694-2012 高溫緊固螺栓超聲波檢測
