| 產品參數 | |||
|---|---|---|---|
| SUPOR 16P/16PT超聲成像檢測儀 品牌 | 汕超 | ||
| 是否進口 | 否 | ||
| 加工定制 | 否 | ||
| 尺寸 | 310mm×220mm×150mm | ||
| 重量 | 6kg（含兩節電池） | ||
| 可售賣地 | 全國 | ||
| 類型 | 便攜式探傷儀 | ||
| 型號 | SUPOR 16P/16PT超聲成像檢測儀 | ||

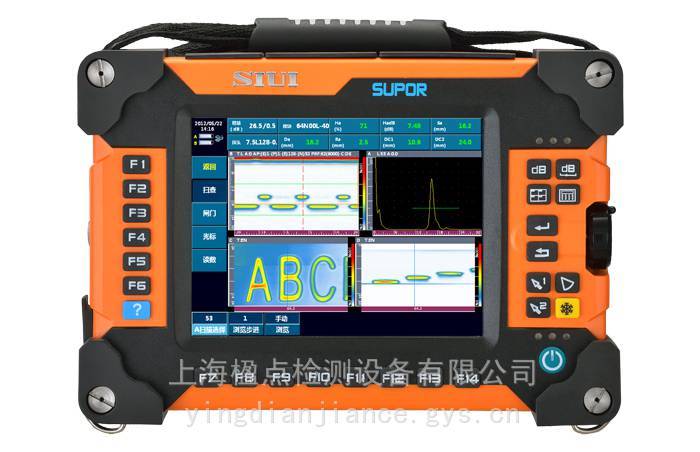

SUPOR 16P/16PT超聲成像檢測儀
具有16通道相控陣、2通道TOFD功能
分組掃查功能，支持雙相控陣探頭、相控陣 TOFD同屏掃描等多種模式
TKY管節點焊縫、角焊縫、平板對接焊縫等多種工件實時模擬
雙極性方波脈沖，脈沖電壓：2V-110V，步進大于等于2V
全屏動態聚焦、任意面聚焦、等深度聚焦、投影面聚焦等多種聚焦模式
線掃/扇掃、B型/C型/D型等多種視圖同屏顯示
.jpg)
純聚乙烯管電熔接頭的檢測效果?
相控陣用于TKY管節點試樣的檢測效果
在刻有SIUI字樣的有機玻璃試塊上的掃描效果
基本參數
一般技術規格 |
顯示屏 | 8.4″TFT?液晶屏，分辨率?800×600，60Hz?刷新率 |
?尺寸 ? | ?310mm×220mm×150mm |
重量 | |
6kg（含兩節電池） | |
操作方式 | 按鍵、旋鈕、觸摸屏 |
語言 | 中/英/俄 |
單位 | mm/inch |
電池類型 | 兩節智能鋰電池 |
電池容量 | 7.8Ah（單節） |
電池工作時間 | ≥4小時 |
適配器外接電源 | 交流100V～240V?50Hz/60Hz |
適配器輸出 | 直流15V |
功率 | 70VA |
數據存儲器 | 2G?內部存儲器 |
輸入/輸出 | |
USB?接口 | 2?個 |
網絡接口 | 1?個 |
視頻輸出 | VGA?接口 |
編碼器接口 | 1?個 |
報警器接口 | 1?個 |
溫度適用范圍 | |
工作溫度 | 0℃～40℃ |
存儲溫度 | |
-20℃～60℃ |
?
?
SUPOR-16PT技術參數
相控陣 | TOFD | |||
系統 | ||||
A/D?采樣頻率 | 100MHz | 200MHz | ||
探頭接口 | 1?個，支持?64?陣元探頭，具備自動探頭識別功能 | ?LEMO 01?接口?2?個 | ||
脈沖發射器 | ||||
脈沖發生類型 | 雙極性方波脈沖 | 負方波 | ||
重復頻率 | 100Hz～8000Hz | 100Hz～2000Hz | ||
脈沖電壓 | 2V-110V，步進>2V | 500V，步進>1V | ||
脈沖能量 | 4?檔 | —— | ||
發射頻率 | 2～10MHz，步進?1MHz | —— | ||
脈沖寬度 | —— | 10ns～600ns | ||
阻尼 | —— | 4檔 | ||
脈沖發生器延遲 | 0μs～20μs，分辨率?5ns | —— | ||
接收器 | ||||
增益 | 0dB～80dB，步進：1dB | 0dB～110dB | ||
頻帶寬度 | 0.5MHz～15MHz | 0.5MHz～20MHz | ||
檢波方式 | 全檢波 | 正向、負向、全檢波、射頻波 | ||
接收器延遲 | 0μs～20μs，分辨率?2.5ns | |||
接收器聚焦 | 200MHz?硬件實時動態聚焦，每掃描線?可達1008?焦點 | |||
濾波器 | 根據發射脈寬自動調節 | |||
掃描 | ||||
掃描類型 | 線掃/扇掃/C掃/D掃 | A/TOFD | ||
觸發方式 | 時基/編碼器 | 編碼器 | ||
掃查長度 | >5m | >2m | ||
掃描線數量 | 可達512?線 | |||
掃描角度范圍 | -89°～ 89° | |||
通道數 | 16 | 2 | ||
校準 | ||||
探測范圍 | 0mm～1000mm | 0mm | ～1000mm | |
材料聲速 | 500m/s～15000m/s | 500m/s～15000m/s | ||
顯示延遲 | 0mm～1000mm | 0mm | ～1000 mm | |
自動校準 | 聲速、延遲、靈敏度、TCG | 聲速、探頭零點、角度校準 | ||
閘門 | ||||
測試點選擇 | 峰值/前沿/J前沿 | 峰值/前沿 | ||
測量 | 閘門：可測量回波幅度、聲程、水平距離、垂直距離、閘門間距離 雙測量光標：可測量圖像上的水平、垂直位置及光標間距離 | 雙閘門：可測量回波幅度、聲程、水平距離、垂直距離、閘門間距離 | ||
閘門起點 | 全范圍 | 全范圍 | ||
閘門寬度 | 全范圍 | 全范圍 |
